IX Залежно від кількості трубопроводів:
а) однотрубні – з метою економії на зворотньому трубопроводі, якщо конденсат скидається в каналізацію, або йде до системи гарячого водопостачання;
б) двотрубні;
в) багатотрубні.
Трьохтрубні використовують якщо споживачам потрібна теплоті різних параметрів, а повернення конденсату – одним конденсатопроводом.
Чотирьох і більше використовують якщо споживач потребує пару та воду.
Р
ис.

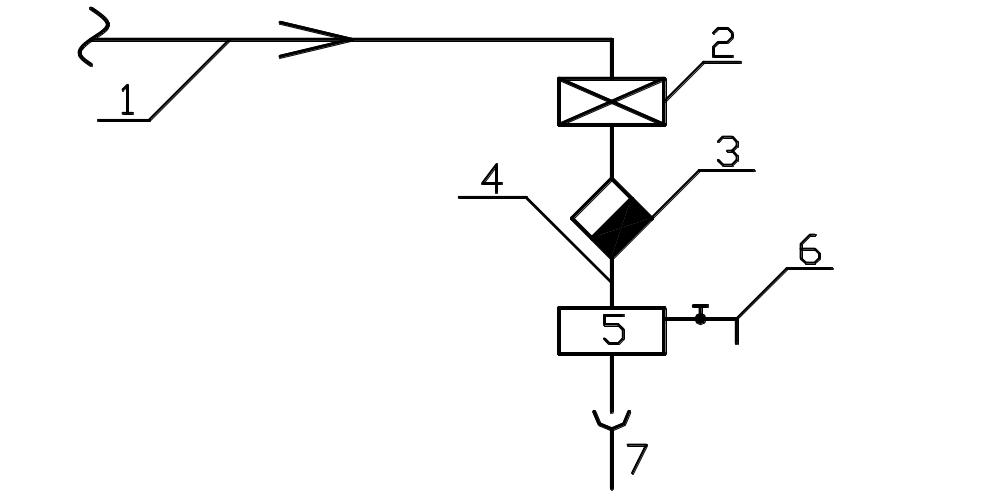

1.3. Однотрубна парова система
теплопостачання
1. Паропровід;
2. Технологічний споживач;
3. Конденсатовідвідник;
4. Конденсатопровід;
5. Бак збору конденсату;
6. Система ГВП;
7. Каналізація;
Р
ис.

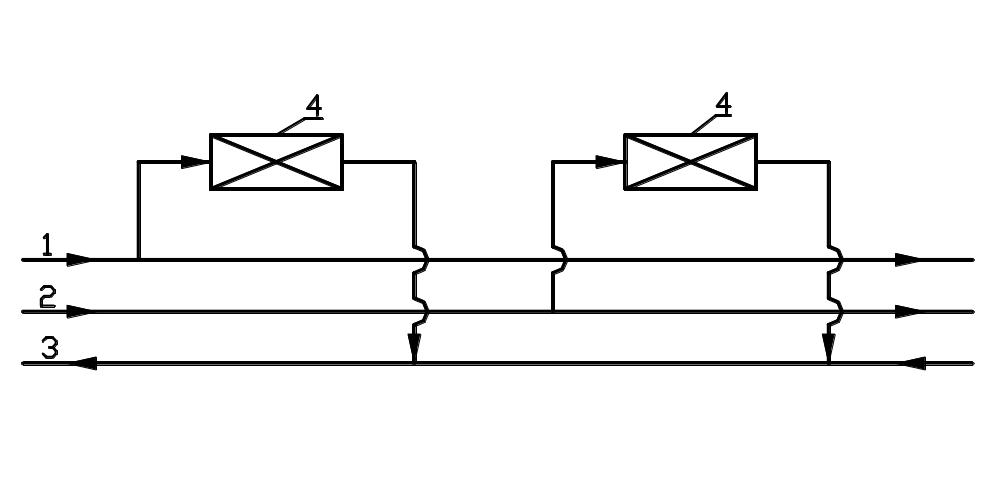

1.4. Трьохтрубна система теплопостачання
1,2. Трубопроводи з різними параметрами теплоносія;
3. Зворотній трубопровід;
4. Споживачі.
Лекція №2. Вибір системи теплопостачання промислових підприємств
Вибір системи теплопостачання здійснюється за результатами техніко–економічного обґрунтування.
Споживачі теплоти поділяються:
не дозволяє припинення подачі теплоти;
дозволяє припинення подачі теплоти до 48 год;
дозволяє припинення подачі теплоти без обмежень;
Теплове навантаження промислового підприємства складається з навантаження системи опалення, вентиляції, гарячого водопостачання та технологічного навантаження.
Вибір джерела теплоти здійснюється з врахуванням категорії споживачів за такими режимами:
режим при розрахунковій температурі зовнішнього повітря tзовн на опалення при to’;
при середній температурі найбільш холодного місяця;
при середній температурі опалювального періоду;
для неопалювального періоду.
Для споживачів 1-ї категорії здійснюється повне резервування подачі теплоти.
Для споживачів 2-ї категорії здійснюється за першим режимом, але при виходу з ладу одного котлоагрегату, повинен забезпечуватися другий режим.
При виборі обладнання ТЕЦ, вибір обладнання здійснюється за першим режимом при виході з ладу одного котлоагрегату допускається зменшення виробництва електроенергії на 10%, а покриття санітарно-технічних навантажень забезпечується за другим режимом.
Навантаження системи опалення та вентиляції є сезонними, а навантаження системи гарячого водопостачання та технологічних об’єктів є цілорічними. Навантаження системи опалення, вентиляції та гарячого водопостачання складають орієнтовно 30% від загального теплового навантаження. Час використання сумарного теплового навантаження складає 3000 – 4000 годин за рік. Це пояснюється значною питомою вагою сезонного навантаження в технологічних процесах.
До теплоємких галузей відносять – хімічну, нафтопереробну, харчову, машинобудівну, та виробництва будівельних матеріалів.
При виборі теплоносія слід вибирати гарячу воду, якщо середня температура теплоносія у споживача дорівнює 100 - 110°С, якщо більша вибирати пар.
При виборі системи теплопостачання промислових підприємств потрібно максимально намагатися використовувати ВЕР. Якщо промислове підприємство не допускає тимчасового відключення від системи теплопостачання у випадку аварій, тобто належать до першої категорії споживачів, потрібно передбачити резервне джерело теплоти. Як резервне джерело теплоти можна використовувати:
▪ Індивідуальну резервну котельню;
▪ Резервні теплові мережі від іншого джерела теплоти;
▪ Електричну енергію.
При розрахунку теплових навантажень промислових підприємств потрібно враховувати нерівномірність споживання теплоти на промислових підприємствах: добову, годинну, тижневу та річну.
Якщо значну долю теплового навантаження складає парове навантаження технологічних об’єктів слід за техніко-економічними розрахунками вибирати теплоносій пару.
Однак де це можливо слід використовувати гарячу воду, як теплоносій.
В процесі роботи технологічних установок виділяється теплота нагрітого продукту, вихідних газів, пари, гарячої води, які можливо використовувати для енергопостачання.
Режим тепло споживання систем опалення, вентиляції, гарячого водопостачання, та теплопостачання технологічних процесів значно відрізняються.
Графіки тепло споживання мають добову, часову нерівномірність, а також нерівномірність залежить від дня тижня та від місяця, сезону та робочої зміни. Нерівномірність витрати теплоти на технологію зв’язана з циклічністю виробництва, неритмічністю роботи, кількості змін та ін.
Теплове навантаження системи опалення та вентиляції залежить від температури зовнішнього повітря та від режиму роботи підприємства.
Теплове навантаження різних споживачів можуть співпадати або ні за часом. Для зрівняння навантажень за часом на промислових підприємствах використовують баки-акамулятори.
Для визначення потужності джерела теплоти потрібно визначити максимальну витрату теплоти за годину, за рік, середню витрату теплоти за найбільш холодний місяць та максимальну витрату теплоти за годину в неопалюваний період.
Вибір здійснюється враховуючи технологічні особливості роботи підприємства. Залежно від цього приймається кільцева або тупикова схема ТМ, та визначається необхідність побудови резервного джерела теплоти.
