.pdfМИНОБРНАУКИ РОССИИ
________________________________
Санкт-Петербургский государственный электротехнический университет «ЛЭТИ»
________________________________
КОМПОНЕНТЫ ЭЛЕКТРОННОЙ ТЕХНИКИ
Методические указания к лабораторным работам
Санкт-Петербург Издательство СПбГЭТУ «ЛЭТИ»
2014
УДК 621.396: 658.512
Компоненты электронной техники: метод. указания к лаб. работам / сост.: А. Ю. Грязнов, Д. К. Кострин, С. А. Марцынюков, В. Б. Бессонов, К. К. Жамова, Н. Е. Староверов. СПб.: Изд-во СПбГЭТУ «ЛЭТИ», 2014. 48 с.
Рассмотрены основные свойства и характеристики пассивных элементов электронной техники. Дается описание лабораторных работ по исследованию линейных и нелинейных резисторов, конденсаторов различных типов, катушек индуктивности, светодиодов, фотодиодов и наиболее распространенных схем однофазных выпрямителей.
Предназначены для студентов, обучающихся по направлению 210100 – «Электроника и наноэлектроника».
Утверждено редакционно-издательским советом университета
в качестве методических указаний
© СПбГЭТУ «ЛЭТИ», 2014
2
ВВЕДЕНИЕ
Лабораторные работы выполняются на унифицированном лабораторном стенде (рис. В.1), содержащем необходимые источники питания, индикатор-
ные устройства и сборочное поле для монтажа исследуемых элементов.
На стенде исследуются свойства пассивных элементов электронных схем и различных выпрямителей. Часть схемы, относящаяся к исследованию пассивных элементов, выделена контуром I, а часть, относящаяся к исследо-
ванию выпрямителей, – контуром II.
|
RS1 |
|
XP1 |
|
|
|
|
L1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
T2 |
|
8 |
1 |
Udc |
А |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Uac |
|
|
|
|
|
|
|
RHн |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
6 |
|
|
|
С1 |
|
С2 |
V |
|
COM |
|
|
|
|
|
|
|
|
Rb1 |
II |
|
|
|
|
RS2 |
|
|
|
|
|
|
|
4 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Uac2 |
|
|
|
|
|
|
|
|
|
SA1 |
VD1– |
VD4 |
|
|
|
|
|
|
|
|
VD1– |
|
|
|
|
|
|
V |
|
Т |
|
|
Т1 |
|
|
|
|
|
|
|
||
~220 B |
|
C3 |
R1 |
|
0…28 B |
|
|
R2 |
|
Моd |
|
+ |
|
|
А |
|
|
|
|
||
|
|
|
|
|
|
|
|
VT2 |
||
|
|
|
|
|
С4 |
|
|
|
|
|
F1 |
|
R4 |
|
R5 |
|
+18 B |
|
|
|
|
|
|
|
|
|
|
|
||||
|
R3 |
|
|
|
|
|
|
|
R7 |
|
|
DA1 |
|
DA2 |
R6 |
|
|
|
|||
|
|
|
|
|
|
|
||||
|
|
DA1 |
|
|
7 |
R8 |
|
|||
|
LED |
|
|
|
|
4 |
VT1 |
|||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
4 |
3 |
|
R9 |
|
|
|
|
|
|
|
8 |
|
||
|
+ |
C5 |
|
|
|
|
5 |
2 |
|
|
I |
|
|
|
|
C6 |
6 |
|
R10 RS3 |
||
|
|
|
|
|
C7 |
|||||
|
|
|
|
|
|
|
|
|
RS3 |
|
|
|
|
|
|
|
|
1 |
DA3 |
||
|
|

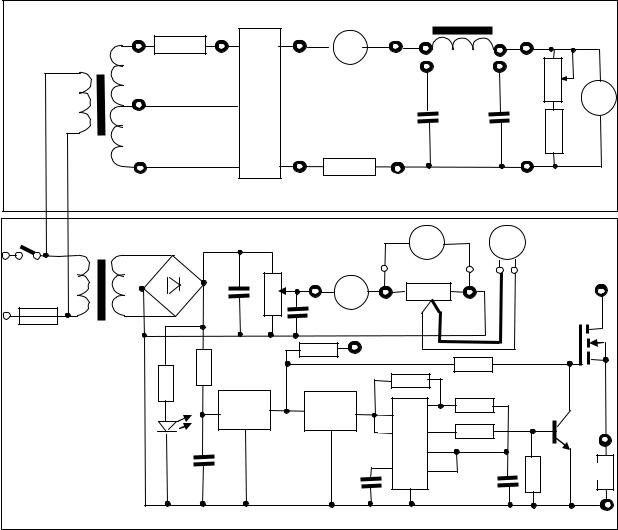

Рис. В.1. Схема стенда |
|
|
|
В схеме для исследования пассивных элементов (I) переменное напряжение ~220 В, снимаемое с вторичной обмотки трансформатора Т1, выпрямляется диодным мостом VD1– VD4, пульсации сглаживаются конденсатором С3. К выпрямителю подключен потенциометр R1, с выхода которого напря-
3
жение 0…28 В подается на мощный проволочный резистор R2 трубчатой формы, выполняющий функции нагревателя пассивных элементов.
Внутри стенда имеется 2 стабилизатора напряжения DA1 (+18 В) и DA2 (+5 В). Питание на стабилизаторы подается через RC-фильтр (R4C5). Напря-
жение +18 В используется в исследованиях температурных зависимостей то-
ков утечки конденсаторов и для питания цепи затвора транзистора VT2.
Напряжением +5 В питается мультивибратор DA3 (микросхема NE555),
создающий короткие импульсы частотой около 2 кГц. Эти импульсы далее усиливаются биполярным транзистором VT1 (ВС547) и подаются на затвор ключа на мощном полевом транзисторе VT2 (IRF540). Если включить нагруз-
ку между регулируемым источником напряжения 0…+28 В и стоком транзи-
стора VT2 (выход Mod), то ток в такой цепи будет протекать только в те мо-
менты времени, когда транзистор VT2 открыт. Это дает возможность выде-
лять в низкоомной нагрузке большую импульсную мощность при сохранении небольшой средней мощности. Контроль тока в данном случае ведется с по-
мощью осциллографа, которым измеряется падение напряжения на шунте с
известным сопротивлением (RS3).
В схеме для исследования выпрямителей (II) переменные напряжения
Uac1 и Uac2 (9…12 В), имеющие общую точку СОМ и снимаемые со вто-
ричной обмотки трансформатора T2, подаются на разъем ХР1 (выводы
4, 6, 8). В разъем могут вставляться платы, на которых смонтированы раз-
личные схемы выпрямителей. Выход выпрямленного напряжения (вывод
Udc) может быть подсоединен к нагрузке напрямую через амперметр А (в ка-
честве нагрузки используется последовательное соединение ограничительно-
го резистора Rb1 и переменного резистора Rн1) или с применением фильтра
(соединение L1, С1 и С2 в различных комбинациях). Резисторы RS1и RS2
выполняют функции шунтов для снятия осциллограмм.
Стенд оснащен мультиметром 1, используемым для измерения тока и сопротивления, и мультиметром 2, предназначенным, в основном, для изме-
рения емкости конденсаторов и температуры внутри резистора R2. Для кон-
троля температуры к мультиметру 2 подключена термопара типа К (хромель– алюмель). Стрелочный вольтметр с пределами измерений 0…50 В, служащий в основном для измерения постоянного напряжения, снимаемого с потен-
циометра R1. Все переключения мультиметров должны производиться толь-
ко при выключенном питании стенда.
4
Лабораторная работа № 1 ИССЛЕДОВАНИЕ ПОСТОЯННЫХ РЕЗИСТОРОВ
Цель работы – ознакомление со стандартным рядом номиналов и допустимыми отклонениями от номиналов сопротивлений постоянных резисторов.
1.1. Основные сведения о резисторах
Резистором называют элемент электронной аппаратуры, обладающий свойством активного электрического сопротивления. Основными параметра-
ми постоянных резисторов являются номинальное сопротивление, допусти-
мое отклонение, номинальная рассеиваемая мощность и температурный ко-
эффициент сопротивления.
Номинальное сопротивление – сопротивление, которое указано на кор-
пусе резистора. Значение номинального сопротивления гарантируется во всем рабочем диапазоне температур (обычно от –55 до +70 ° С).
Допустимое отклонение сопротивления резистора – пределы отклоне-
ния сопротивления резистора от его номинального значения (в процентах), за которые не должен выходить дрейф сопротивления в заявленных условиях эксплуатации и в течение гарантированного срока службы. Значению допус-
ка всегда предшествует знак «±», так как реальное значение сопротивления может оказаться выше или ниже номинального.
Номинальная рассеиваемая мощность – это мощность, которую может рассеять резистор в спокойной воздушной среде при нормальном атмосфер-
ном давлении и непрерывной электрической нагрузке без превышения объ-
явленного допуска на значение сопротивления. Мощность (Р), которую рас-
сеивает резистор в конкретной электрической цепи, определяется произведе-
нием проходящего тока (I) и падения напряжения (U):
Р = UI.
Выражая с помощью закона Ома напряжение или ток через сопротивление R, имеем формулы для расчета мощности:
P = I 2R или P = U 2R.
Маркировка резисторов позволяет определить его основные параметры.
Все мощные, прецизионные и большинство резисторов отечественного про-
изводства имеют маркировку, из которой напрямую читаются тип, номи-
нальные мощность и сопротивление, а также допустимое отклонение. На-
5
пример, проволочный резистор типа С5-5 мощностью 8 Вт, имеющий сопро-
тивление 68 Ом и допускаемое отклонение от номинального сопротивления
±1 %, имеет на своем корпусе следующую надпись: С5-5 – 8 – 68 Ом ±1 %.
Как следует из приведенного полного обозначения, единица измерения но-
минальной мощности в нем не указана, так как мощность принято всегда вы-
ражать в ваттах. Это также относится к маломощным резисторам, например:
МЛТ – 0,25 – 10 кОм ±10 % (резистор типа МЛТ мощностью 0,25 Вт).
Номинальное сопротивление в приведенном полном обозначении состо-
ит из числового значения (цифра) и обозначения единицы измерения (Ом –
омы, кОм – килоомы, МОм – мегаомы, ГОм – гигаомы, ТОм – тераомы).
В целях уменьшения количества наносимых на поверхность резистора символов часто в обозначение номинального сопротивления вводится мно-
житель, обозначаемый буквой. Латинские буквы R, K, M, G, T обозначают множители 1, 103, 106, 109, 1012 соответственно (изредка в русской тран-
скрипции для обозначения единиц Ом вместо R ставят Е, а гигаомам соответ-
ствует буква Г). Результат расшифровки записанного таким образом значе-
ния всегда |
представляется в |
омах, например: 0,1 |
Ом = R10 или Е10; |
|
1 |
Ом = 1R0 |
или 1Е; 5,6 Ом = |
5R6 или 5Е6; 330 |
Ом = 330R или 330Е; |
1 |
кОм = 1К0; 3,3 кОм = 3К3; 2,2 МОм = 2М2; 6,8 ГОм = 6G8 или 6Г8. |
Номинальные сопротивления резисторов не являются произвольными.
Существуют специальные ряды номиналов, представляющие собой множе-
ства значений от 1 до 10 (табл. 1.1).
Таблица 1.1
Значения номиналов резисторов
Е3 |
1,0 |
|
|
|
|
|
|
|
2,2 |
|
|
|
Е6 |
1,0 |
|
|
|
1,5 |
|
|
|
2,2 |
|
|
|
Е12 |
1,0 |
|
1,2 |
|
1,5 |
|
1,8 |
|
2,2 |
|
2,7 |
|
Е24 |
1,0 |
1,1 |
1,2 |
1,3 |
1,5 |
1,6 |
1,8 |
2,0 |
2,2 |
2,4 |
2,7 |
3,0 |
Е3 |
|
|
|
|
4,7 |
|
|
|
|
|
|
|
Е6 |
3,3 |
|
|
|
4,7 |
|
|
|
6,8 |
|
|
|
Е12 |
3,3 |
|
3,9 |
|
4,7 |
|
5,6 |
|
6,8 |
|
8,2 |
|
Е24 |
3,3 |
3,6 |
3,9 |
4,3 |
4,7 |
5,1 |
5,6 |
6,2 |
6,8 |
7,5 |
8,2 |
9,1 |
Номинал детали определенного ряда является произвольным значением из соответствующего множества, умноженным на произвольный десятичный множитель (10 в целой степени). Название ряда указывает общее число эле-
ментов в нем. Каждый ряд соответствует определенному допуску в номина-
лах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номи-
6
нала ±20 %, из ряда E12 – ±10 %, из ряда E24 – ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдуще-
го чуть меньше, чем на двойной допуск.
1.2.Порядок выполнения исследований
1.Получить у преподавателя группы резисторов для исследования. Для каждого резистора произвести расшифровку номинального сопротивления по маркировке и с помощью мультиметра измерить реальное сопротивление. Заполнить табл. 1.2.
Таблица 1.2
Результаты измерений сопротивлений резисторов
Группа |
№ |
Сопротивление |
|
резисторов |
резистора |
|
|
номинальное |
реальное |
||
|
|
|
|
|
|
|
|
Для каждой группы резисторов провести обработку результатов согласно приведенному алгоритму:
2.1.Упорядочить выборку в порядке возрастания ее элементов.
2.2.Провести проверку выборки на наличие грубых погрешностей и ее связность по размаху выборки, используя формулу:
xi+1 − xi < U P, N R,
где i = 1...N −1 ( N – количество элементов); U P, N – коэффициент для про-
верки результатов наблюдений на наличие грубых погрешностей; R = xN − x1.
В зависимости от объема выборки для доверительной вероятности Р = 95 % данный коэффициент принимает значения, представленные в табл. 1.3.
|
|
|
|
|
|
|
|
|
Таблица 1.3 |
|
|
|
|
Значения коэффициента U P, N |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
N |
3 |
4 |
5 |
7 |
10 |
15 |
20 |
30 |
|
100 |
UP, N |
0,94 |
0,76 |
0,64 |
0,51 |
0,41 |
0,34 |
0,30 |
0,26 |
|
0,20 |
2.3. Вычислить среднее значение:
N
x = ∑ xi N .
i=1
2.4. Вычислить СКО среднего:
Sx = ∑(∆xi )2 (N (N −1)),
где ∆xi = xi − x.
7
2.5. Определить случайную погрешность:
∆x = tP, N Sx ,
где tP, N – коэффициент Стьюдента. В зависимости от объема выборки для
доверительной вероятности Р = 95 % данный коэффициент принимает значения, представленные в табл. 1.4.
Таблица 1.4
Значения коэффициента Стьюдента
N |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
100 |
tP, N |
12,7 |
4,3 |
3,2 |
2,8 |
2,6 |
2,5 |
2,4 |
2,3 |
2,3 |
2,0 |
2.6. Определить оценочное значение погрешности по размаху выборки: ∆x = βP, N R,
где βP, N – коэффициент для расчета доверительной погрешности по размаху
выборки. В зависимости от объема выборки для доверительной вероятности
Р = 95 % данный коэффициент принимает значения, представленные в табл. 1.5.
Таблица 1.5
Значения коэффициента βP, N
N |
|
3 |
|
4 |
|
5 |
6 |
|
7 |
8 |
9 |
10 |
|
11 |
12 |
||
βP, N |
|
1,30 |
0,72 |
|
0,51 |
0,40 |
|
0,33 |
0,29 |
0,25 |
0,23 |
0,21 |
0,19 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 1.6 |
|
|
|
|
|
|
|
|
Значения коэффициента U P, N |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Группа |
|
|
Номинал |
|
Среднее |
|
СКО |
|
Погрешность |
|
Указать |
||||||
резисторов |
|
|
|
|
|
номиналы |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Значения погрешностей, полученные в пп. 2.5 и 2.6, должны примерно
совпадать.
R1 |
R2 |
R3

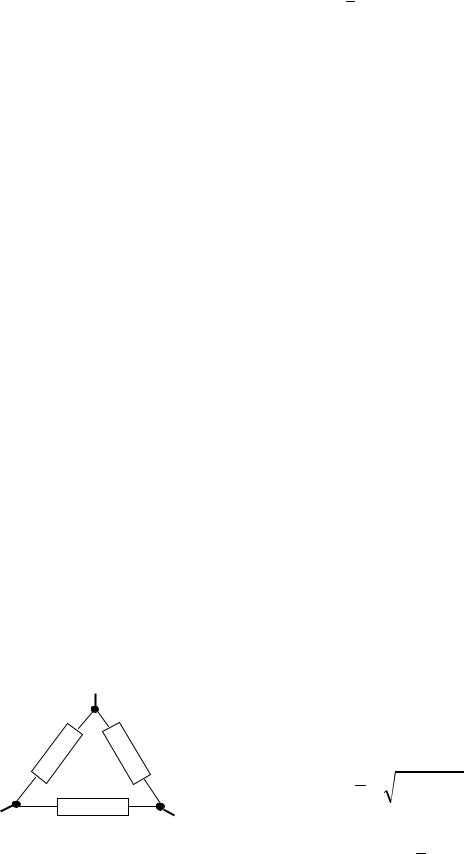

Рис. 1.1. Исследуемый блок резисторов
2.7.Определить погрешность прибора θx .
2.8.Рассчитать полную погрешность результата измерения:
∆x = ∆x2 + θ2x .
2.9. Вычислить относительную погрешность [%]:
δx = (∆x x )100.
8
2.10. Округлить полученные значения. Определить, какому ряду номиналов соответствуют группы резисторов. Свести результаты в табл. 1.6.
3. Получить у преподавателя блок резисторов, изображенный на рис. 1.1, измерить сопротивления между выводами блока резисторов, результаты занести в протокол. Рассчитать значения резисторов в блоке.
1.3.Содержание отчета
1.Цель работы, схемы измерений.
2.Заполненные табл. 1.2, 1.6.
3.Рассчитанное сопротивление каждого резистора в блоке и пример расчета.
4.Выводы.
Лабораторная работа № 2 ИССЛЕДОВАНИЕ ТЕМПЕРАТУРНЫХ ЗАВИСИМОСТЕЙ
СОПРОТИВЛЕНИЯ ПОСТОЯННЫХ РЕЗИСТОРОВ
Цель работы – ознакомление с системой обозначений, типами и температурными зависимостями сопротивления линейных постоянных резисторов.
2.1. Основные сведения о резисторах
Резистором называют элемент электронной аппаратуры, обладающий свойством активного электрического сопротивления. В зависимости от применяемых материалов, резисторы могут быть линейными (зависимость падения напряжения от тока представляет собой линейную функцию) и нелинейными, у которых сопротивление изменяется под воздействием тока или напряжения. В настоящей работе исследуются постоянные резисторы.
Мощные проволочные резисторы (от 5 до 1000 Вт) имеют трубчатое ке-
рамическое основание, на котором намотана спираль из нихрома (Ni 80 % + Cr 20 %) или других сплавов, содержащих никель и хром. У самых мощных резисторов спираль оголена, а у резисторов мощностью до 250 Вт покрыта защитным слоем стеклоэмали.
Прецизионные проволочные резисторы выпускаются мощностью от 0,05 до
5 Вт. Они имеют герметичный корпус, внутри которого находится спираль из константана (Cu 55 % + Ni 45 %) или манганина (Cu 86 % + Ni 2 % + Mn 12 %).
Пленочные резисторы (обычно от 0,075 до 2 Вт) имеют резистивный материал в виде пленки, нанесенной на диэлектрическое основание в основном
9
цилиндрической формы, подразделяются на углеродистые, металлопленочные, металлоокисные и металлодиэлектрические.
Объемные резисторы (обычно от 0,125 до 2 Вт) представляют собой спеченную или полимеризованную многокомпонентную смесь, содержащую материал – связку и проводящий компонент (композиционные резисторы).
Основными параметрами постоянных резисторов являются номинальное сопротивление, допустимое отклонение, номинальная рассеиваемая мощность и температурный коэффициент сопротивления.
Температурный коэффициент сопротивления (ТКС или αR) характери-
зует чувствительность сопротивления резистора к изменениям температуры. ТКС выражают в относительных единицах.
Так как температурные изменения сопротивления резисторов очень малы, в справочниках ТКС указывают в единицах миллионных долей относи-
тельного изменения сопротивления на градус Цельсия (10–6 /° С). В настоящее время во многих справочниках вместо 10–6 принято обозначение ppm (Parts Per Million – «частей на миллион»). ТКС записывают в этом случае в ppm/° С. Значение ТКС резистора [ppm/° С] определяется по формуле
αR = (1 R)(dRdT )106 = (1 R)(∆R∆T )106,
где R – сопротивление резистора при некоторой, заданной температуре; ∆R – изменение сопротивления при изменении температуры на ∆Т.
Еще одной формой записи номинального значения сопротивления является запись четырехзначным числовым кодом. В этом коде первые три цифры задают значащую часть номинала сопротивления, а четвертая выражает степень

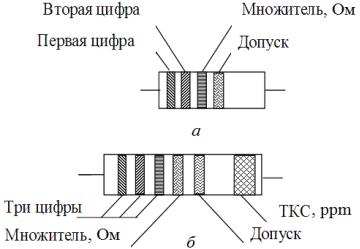

Рис. 2.1. Маркировка резисторов цветовым кодом: а – четырьмя кольцами; б – шестью кольцами
