.pdfМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный электротехнический университет «ЛЭТИ»
ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ
Методические указания к выполнению лабораторных работ
по дисциплине «Твердотельная электроника»
Санкт-Петербург Издательство СПбГЭТУ «ЛЭТИ»
2012
УДК 621.382
Полупроводниковые приборы: методические указания к выполнению лабораторных работ по дисциплине «Твердотельная электроника» / сост.: С. М. Мовнин, А. Е. Синев, А. К. Шануренко. СПб.: Изд-во СПбГЭТУ «ЛЭТИ», 2012. 32 с.
Содержат описания четырех лабораторных работ, направленных на изучение устройства, принципа действия, параметров и характеристик ряда полупроводниковых приборов.
Предназначены для студентов специальности 210105.65 «Электронные приборы и устройства» и направления 210100.62 «Электроника и наноэлектроника», обучающихся по очно-заочной (вечерней) и заочной формам обучения.
Утверждено редакционно-издательским советом университета
в качестве методических указаний
© СПбГЭТУ «ЛЭТИ», 2012
Введение
Методические указания к выполнению лабораторных работ предназначены для студентов-вечерников и студентов-заочников специальности 210105.65 «Электронные приборы и устройства» и направления 210100.62 «Электроника и наноэлектроника», проходящих обучение на кафедре электронного приборостроения.
Целью данных указаний является оказание методической помощи студентам, выполняющим лабораторные работы по курсу «Твердотельная электроника». В указаниях описана методика выполнения работ, выделены наиболее важные вопросы, определены основные понятия и термины, приведены описания лабораторных макетов, даны указания по рациональному порядку выполнения работ, по форме и содержанию отчета, а также контрольные вопросы, позволяющие студентам проверить свои знания перед началом работы, и перечень рекомендуемой литературы.
В результате выполнения лабораторных работ студенты углубляют свои знания по основным типам полупроводниковых приборов, приобретают навыки снятия характеристик и расчета основных параметров.
Лабораторная работа 1
ИССЛЕДОВАНИЕ ПОЛУПРОВОДНИКОВЫХ ДИОДОВ
Цель работы: исследование вольт-амперных характеристик (ВАХ) выпрямительных диодов из германия и кремния, кремниевого стабилитрона, вольт-фарадной характеристики варикапа.
1.1. Общие сведения
Контакт двух полупроводниковых приборов с разными типами электропроводности р–п-переход составляет основу большинства полупроводниковых приборов.
Свойство односторонней проводимости полупроводниковых диодов непосредственно связано с повышенным сопротивлением р–п-перехода. В области контакта существует нескомпенсированный основными носителями объемный заряд ионизированных атомов примесей. Этот объемный заряд определяет напряженность электрического поля контакта и контактную разность потенциалов к . Контактная разность потенциалов представляет собой
3
тормозящий потенциальный порог для потока основных носителей, диффундирующих через р–п-переход (см. зонную диаграмму на рис. 1.1, а). Для неосновных носителей заряда контактная разность потенциалов является уско- EC ряющей. Таким образом, к уравно-
e к
e( к–U)
e( к+U)
EF
EV
EC
EF
EV
EC
EF
EV
вешивает дрейфовый поток неосновных носителей диффузионным потоком наиболее быстрых основных носителей заряда.
При подаче прямого смещения на диод (“плюс” источника питания соединяют с р-областью, а “минус” – с п-областью) высота потенциального порога уменьшается (рис. 1.1, б). Прямой ток диода экспоненциально растет с ростом прямого смещения за счет увеличения диффузного потока основных носителей: число основных носителей, способных преодолеть потенциальный порог на контакте, экспоненциально растет с уменьшением высоты порога. ВАХ идеализированного диода описывается выражением
II0 exp eU 1 .
kT
Протекание прямого тока сопровождается повышением концентрации неосновных носителей в приконтактных областях инжекцией.
При большом прямом напряжении U к потенциальный по-
рог на контакте компенсируется внешним напряжением, сопротивление р–п-перехода падает. Ток через переход при этом ограничен объемным сопротивлением полупроводника базы диода и сопротивлением невыпрямляющих контактов и линейно растет с ростом прямого напряжения.
4
При обратном включении потенциальный порог вырастает на величину, чуть меньшую значения приложенного напряжения (см. рис. 1.1, в). Число основных носителей, обладающих кинетической энергией, достаточной для преодоления потенциального порога, в этом случае невелико. Протекание обратного тока определяется дрейфовым потоком неосновных носителей, которые беспрепятственно проходят через контакт как при прямом, так и при обратном смещениях на переходе. При обратном включении уменьшается концентрация неосновных носителей в приконтактных областях, это явление называют экстракцией неосновных носителей заряда. Зависимость тока от напряжения в идеализированном диоде показана на рис. 1.2.
Если концентрация донорных примесей в базе диода ND гораздо меньше концентрации акцепторных примесей N A в эмиттере, т. е. ND N A , то возникает резко несимметричный р–п-переход. Ширина области объемного заряда в этом случае зависит от приложенного напряжения:
|
|
|
|
|
|
l |
2 0 к |
U |
, |
||
eND |
|
||||
|
|
|
|
|
где относительная диэлектрическая проницаемость полупроводникового материала, 0 электрическая постоянная. Прямое включение приводит к сужению контактного слоя, обратное к его расширению.
I |
C |
–2 |
|
|
I0 |
U |
к |
U |

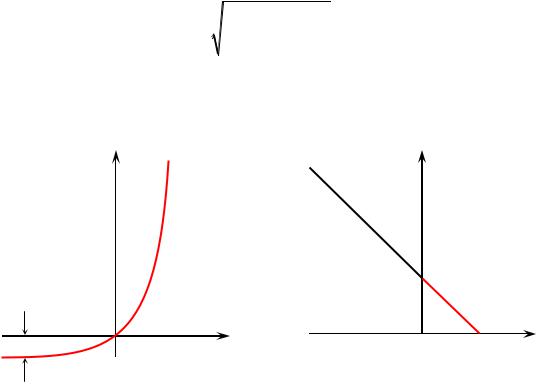

Рис. 1.2. ВАХ идеализированного |
Рис. 1.3. Вольт-фарадная характеристика |
||
|
диода |
диода |
|
Плоскостной р–п-переход можно рассматривать как плоский конденсатор, роль диэлектрика в котором играет обедненный носителями приконтактный слой. Емкость этого конденсатора называют барьерной емкостью диода. Барьерная емкость диода определяется соотношением
5
C l 0 S ,
где S площадь контакта. Зависимость барьерной емкости от напряжения показана на рис. 1.3.
1.2. Описание экспериментальной установки
Полупроводниковые диоды исследуются с помощью макетов, электрические схемы которых приведены на рис. 1.4 – 1.6. На рис. 1.4 приведены схемы для исследования кремниевого стабилитрона и выпрямительных диодов. Рассмотрим каждую из четырех схем, приведенных на рис. 1.4 и на лицевой панели макета.
1. Кремниевый стабилитрон. Источник питания Е = 50 В генератор стабилизированного тока. Регулирование тока осуществляется с помощью одного из двух потенциометров и ключа П6. Переключатель П1 позволяет использовать это устройство в двух схемах: для исследования ВАХ кремниевого стабилитрона и для снятия прямых ветвей ВАХ плоскостных диодов. Измерение прямого и обратного токов стабилитрона производится миллиамперметром mА, а падение напряжения на исследуемом диоде с помощью лампового цифрового вольтметра (ЛЦВ) V1. Полярность включения стабилитрона определяется положением переключателя П2. Для ограничения тока
через стабилитрон служит ограничительное сопротивление Rогр .
2. Выпрямительные диоды. Прямое включение. Измерение прямого то-
ка диодов производится миллиамперметром mА, а прямое падение напряжения на диоде цифровым вольтметром V1. Переключатель П3 позволяет поочередно подключать к схеме каждый из двух выпрямительных диодов диод из германия Д1 и диод из кремния Д2.
3. Выпрямительные диоды. Обратное включение. Измерение обратного тока производится микроамперметром А, при этом ключ П7 замкнут. Переключатель П4 позволяет поочередно подключать к схеме диоды Д1 и Д2. Напряжение на диодах измеряет ламповый вольтметр V2. Регулирование обратного напряжения от 0 до 300 В производится непосредственно на источнике питания.
6
Если точность измерения обратного тока кремниевого диода Д2 на микроамперметре окажется недостаточной, с помощью ЛЦВ V1 можно измерить падение напряжения, создаваемое обратным током на измерительном
а |
|
б |
в |
|
г |
|
|
Д1 Д2 |
Д1 Д2 |
|
Д1 Д2 |
П2 |
|
П3 |
П4 |
|
П5 |
V1 |
|
V1 |
V1 |
R1 |
R2 |
|
|
|
|||
|
|
|
|
|
П7 |
mА |
Rогр |
mA |
|
|
|
|
|
|
A |
|
|
|
П1 |
|
|
|
|
|
|
|
V2 |
|
V |
|
|
П6 |
|
|
|
|
|
U = 50 В |
U = 0…300 В |
~ 6,3 В |
Рис. 1.4. Электрические схемы исследования полупроводниковых диодов:
а прямой и обратной ветвей ВАХ стабилитрона; б прямых ветвей ВАХ выпрямительных диодов из германия Д1 и из кремния Д2; в обратных ветвей ВАХ выпрямительных диодов; г схема осциллографирования ВАХ выпрямительных диодов
сопротивлении R1 (ключ П7 разомкнут). Коэффициент пропорциональности между падением напряжения на сопротивлении R1, измеряемым ЛЦВ, с учетом его внутреннего сопротивления и Iобр следует определить, сравнив ре-
зультаты измерения тока этим методом с показаниями микроамперметра при достаточно большом значении Iобр .
4. Осциллографирование ВАХ. При осциллографировании ВАХ полупроводниковых выпрямительных диодов используется схема (рис. 1.4, г) с электронно-лучевым индикатором И-6. На горизонтальные отклоняющие пластины осциллографической трубки подается переменное напряжение U~ 2 В. На вертикальные отклоняющие пластины подается падение напряжения на измерительном сопротивлении R2 = 3 Ом. Ключ П5 попеременно подключает к схеме осциллографирования диоды Д1 и Д2. Переменное напряжение U~ регулируется автотрансформатором и контролируется воль-
7
тметром V. Это напряжение можно использовать для калибровки оси токов |
||||||
(ось у индикатора). Полное отклонение луча при подаче на вход у действую- |
||||||
щего напряжения |
U~ |
определяется |
удвоенным амплитудным |
значением |
||
2 2U~ . Регулированием U~ добиваются отклонения луча на весь экран при |
||||||
максимальном усилении в канале у. Измерив U~ , определяют чувствитель- |
||||||
ность вертикального отклонения луча в вольтах на сантиметр. Зная измери- |
||||||
тельное сопротивление R2, можно рассчитать значение тока, вызывающего |
||||||
отклонение луча по вертикали на 1 см. |
|
|
||||
5. Измерение емкости варикапа. Для измерения емкости варикапа ис- |
||||||
пользуется резонансный метод: образцовая индуктивность L0 и измеряемая |
||||||
|
L0 |
|
Cи |
L0 |
C0 |
Cи |
~ |
|
|
|
~ |
|
|
И |
|
|
|
И |
|
|
а |
|
|
|
б |
|
|
Рис. 1.5. Принципиальные схемы измерения барьерной емкости: |
|
|||||
а резонансный метод измерения емкости; б резонансный метод с замещением |
||||||
емкость образуют резонансный контур, связанный с генератором переменно- |
||||||
го напряжения (рис. 1.5, а). Настройкой частоты генератора определяют ре- |
||||||
|
|
|
зонансную частоту контура, по которой рассчиты- |
|||
L0 |
|
|
вают значение измеряемой емкости Cи . Индикатор |
|||
|
C0 |
|
настройки И обычно включают в цепь генератора. |
|||
|
|
Для того чтобы исключить влияние паразитных |
||||
|
|
|||||
|
|
|
емкостей схемы (емкости проводов и др.) на ре- |
|||
|
|
|
зультаты измерений, сочетают резонансный метод с |
|||
C |
|
|
методом замещения. В методе замещения измеряе- |
|||
|
|
|
мую емкость и образцовый конденсатор C0 под- |
|||
ЛВ |
|
|
ключают параллельно друг другу (рис. 1.5, б). Зна- |
|||
R1 |
|
|
чение измеряемой емкости определяют по разности |
|||
30 В |
|
двух отсчетов по шкале образцового конденсатора: |
||||
R2 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
первый отсчет C0 соответствует настройке в резо- |
|||
Рис. 1.6. Схема измерения |
|
|
|
|
|
|
|
|
|
|
|
|
|
вольт-фарадной зависимости |
нанс контура без измеряемой емкости, второй C0 |
|||||
|
|
|
|
|||
варикапа |
|
|
с измеряемой емкостью Cи , |
включенной парал- |
||
|
|
|
|
|
|
|
лельно образцовой. При этом Cи C0 |
C0 . |
|
|
|||
|
|
|
|
8 |
|
|
Для измерения зависимости барьерной емкости варикапа от напряжения служит схема, приведенная на рис. 1.6. Обратное напряжение на диоде регулируется потенциометром R1 и измеряется ламповым вольтметром ЛВ; ток через диод ограничен сопротивлением R2. Разделительный конденсатор С включен в измерительный контур последовательно с измеряемой емкостью
варикапа ( C 104 пФ). Для измерений используется образцовая катушка L0 0,034 мкГн, предназначенная для работы в частотном диапазоне 80 … 230 МГц. Калиброванный образцовый конденсатор переменной емкости C0 и генератор переменного напряжения являются элементами фарадаметра.
1.3.Порядок выполнения работы
1.Ознакомиться с макетами, измерительными приборами, их назначением и пределами измерений.
2.Собрать схему для измерения ВАХ кремниевого стабилитрона. Для этого подключить миллиамперметр, ЛЦВ и источник питания. При подключении ЛЦВ следить за тем, чтобы экран входного кабеля соединялся с заземленным полюсом источника питания.
Используя ЛЦВ, нельзя допускать, чтобы измеряемое напр я- жение превышало предельное значение, установленное перекл ю- чателем «ПРЕДЕЛЫ».
Для стабилитрона, тип которого устанавливает преподаватель, по справочнику установить значения напряжения стабилизации Uст , максимальной
емкости рассеяния Pmax и минимального тока стабилизации Iст min . Рассчитать минимальный ток стабилизации, зная Pmax и Uст .
Снятие ВАХ стабилитрона начинать с обратной ветви (переключатель П2 в правом положении). Предел измерения на ЛЦВ 100 В. Снять по точкам обратную ветвь стабилитрона, изменяя обратный ток от Iст min до Iст max через 5 мА, отмечая малые приращения напряжения. Результаты измерений записать в таблицу по форме табл. 1.1
|
|
|
|
|
|
|
|
|
|
Таблица 1.1 |
|
|
|
|
|
|
|
|
|
|
|
Iст , мА |
0 |
5 |
… |
… |
… |
… |
… |
… |
… |
Стабилитрон типа … |
|
||||||||||
Uст , В |
|
|
|
|
|
|
|
|
|
Iст min = … Iст max =… |
Снять прямую ветвь стабилитрона (переключатель П2 в левом положении). Прямой ток изменять от 0 до 50 мА через 5 мА, отмечая падение
9
напряжения на диоде (предел измерения на ЛЦВ 10 В). Результаты измерений записать в таблицу по форме табл. 1.1.
3.Исследовать прямые ветви двух выпрямительных диодов. Поставить переключатель П1 в правое положение, в измерительную цепь включить миллиамперметр и ЛЦВ. Установить предел измерения на ЛЦВ 10 В. Прямой ток изменять с шагом 5 мА, и для каждого значения измерять прямое напряжение на диоде. Результаты измерений записать в таблицу по форме табл. 1.1.
4.Собрать схему для исследования обратных ветвей ВАХ выпрямительных диодов: подключить источник питания, ламповый вольтметр (ЛВ) и микроамперметр. Обратное напряжение изменять непосредственно на источнике питания от 0 до 300 В через 20 В. Результаты измерений записать в таблицу по форме табл. 1.2.
|
|
|
|
|
|
|
|
|
|
Таблица 1.2 |
|
|
|
|
|
|
|
|
|
|
|
Uобр , В |
0 |
20 |
40 |
60 |
80 |
… |
… |
… |
… |
Диод типа … |
Iобр , мкА |
|
|
|
|
|
|
|
|
|
|
В зависимости от значения обратного тока кремниевого диода Д2 можно вести измерения либо непосредственно по микроамперметру, либо с помощью ЛЦВ, включенного параллельно измерительному сопротивлению R1.
5.Получить ВАХ на экране индикатора, определить масштабы по осям I , U и зарисовать полученные осциллограммы для Д1 и Д2.
6.Собрать схему измерения емкости варикапа, подключить источник постоянного напряжения, включить фарадаметр и ламповый вольтметр, но не вставлять варикап в разъем на плате фарадаметра. Произвести настройку частоты генератора фарадаметра на резонансную частоту контура при мак-
симальном значении калиброванной емкости фарадаметра C . Записать зна-
0
чение частоты fрез . Дальнейшие измерения проводить на этой частоте.
Таблица 1.3
Uобр , В |
|
|
|
|
|
|
|
|
|
|
Варикап типа … |
|
|
|
|
|
|
|
|
|
|
|
|
|
= … пФ |
C0 , пФ |
|
|
|
|
|
|
|
|
|
|
С0 |
|
Cи , пФ |
|
|
|
|
|
|
|
|
|
|
|
|
Подключить варикап в разъем на плате фарадаметра. Регулированием калиброванной емкости фарадаметра снова добиться резонанса в контуре и
10
