- достаточный объем дискового пространства для хранения информа-

ции.

211

Продолжение таблицы 3.34

Можно выделить следующие критерии развития:

-трудоемкость модернизации персонального компьютера;

-массогабаритные показатели;

-эргономичность;

-внешняя эстетика.

Рисунок 3.14 – Функциональная структура персонального компьютера

Выявленные и описанные функции элементов персонального компьютера можно разделить следующим образом. Главная функция персонального компьютера, входящего в состав АРМ конструктора РЭС - автоматизированное проектирование функциональных узлов и блоков радиоэлектронной ап-

Ф8, Ф9. Заметим, что без выполнения указанных основных функций реализа-

ция главной функции персонального компьютера невозможна. Функции Ф ,

1

Ф3, Ф10 относятся к вспомогательным – предоставление пользователю дополнительных возможностей, сопутствующих реализации главной функции. К вредным функциям можно отнести шум от вентиляторов систем охлажде-

ния блока питания и процессора Ф и Ф , а также уровень электромагнит-

1 6

ного излучения от монитора Ф .

2

Определение и сравнение стоимости функций элементов персонального компьютера нетрудно сделать в сопоставимых денежных единицах. В таблице 3.35 приведена сводная ведомость стоимости функций, где базовая стоимость соответствует взятой за основу стандартной конфигурации персонального компьютера по состоянию на декабрь 2002 года. Минимально возможная стоимость элементов персонального компьютера определена по каталогам компьютерных салонов г. Томска.

Таблица 3.35

Сводная ведомость стоимостей функций

Выявление зон наибольшего сосредоточения затрат начнем с оценки ресурса функций. Ресурс службы элементов персонального компьютера, как

214

правило, значительно превышает срок его морального старения. Следовательно, производить оценку ресурса функций элементов на основе их срока службы нецелесообразно. Имеет смысл оценить ресурс функций элементов персонального компьютера по избыточности или недостаточности их количественных характеристик в соответствии с выполняемыми задачами.

Функция Ф связана с мощностью блока питания системного блока.

1

Поскольку в базовой конфигурации выбран корпус с блоком питания

мощностью 300 Вт, то избыточность функции Ф составляет примерно 20 %.

1

эксплуатации персонального компьютера, при этом избыточности функции не наблюдается.

Учитывая специфику применения персонального компьютера,

целесообразно усилить функцию Ф , т.е. недостаточность функции составля-

2

ет примерно 15 %.

Эффективная реализация функций Ф3 и Ф4 напрямую связана с производительностью труда конструктора РЭС. Существует необходимость в уси-

лении функций Ф3 и Ф4. Недостаточность реализации этих функций составляет примерно 200 % по отношению к ценам более совершенных моделей соответствующих элементов.

Функция Ф5 имеет на настоящий момент избыточность из-за возможности поддержки памяти типа DDR. Следствием этого является избыточность функции примерно на 50% по отношению к ценам моделей без указанной возможности.

Функции Ф и Ф имеют избыточность примерно на 25%. Функция Ф7

6 6

имеет избыточность примерно на 80%. Функция Ф8 имеет избыточность при-

мерно на 50%. Функция Ф9 имеет недостаточность, учитывая специфику работы персонального компьютера, которая составляет примерно 100%. Функ-

ция Ф10 не нуждается в устранении избыточности или недостаточности.

Для выявления зон наибольшего сосредоточения затрат результаты проведенного анализа удобно представить в виде таблицы 3.36, из которой

видно, что наибольшие излишние затраты выпадают на долю функции Ф7

(ОЗУ), а наибольшие недостающие затраты несет функция Ф9 (видеоадаптер). На основе таблицы 3.35 составим таблицу 3.37 наибольших разностей

(более 50 %) стоимостей функций в порядке убывания.

Таблица 3.36

Доли излишних и недостающих затрат

215

На основании таблиц 3.36, 3.37 можно сделать вывод, что наибольшие затраты сосредоточены при реализации функций Ф7, Ф8, Ф5. Несмотря на

максимальную относительную разницу стоимостей функций Ф , Ф (80%),

6 6

доля излишних затрат на их реализацию не является значительной. Это объ-

ясняется широким диапазоном стоимостей функций Ф , Ф , а также незна-

6 6

чительной долей избыточности в базовой конфигурации персонального компьютера. Следует обратить внимание на недостающие затраты по реализации

функций Ф9, Ф , Ф4, Ф3.

2

По результатам расчетов, приведенных в таблицах 3.36, 3.37, можно сформулировать задание на усовершенствование базовой конфигурации пер-

217

Сводная ведомость стоимостей функций базовой и улучшенной конфигураций персонального компьютера

Дальнейшее развитие ФСА. ФСА, как видно из рабочего плана его проведения, кроме своего основного назначения дает действенные организационные рекомендации для внедрения методов инженерного творчества на предприятиях. Наряду с этими методами необходимо пропагандировать и обучать специалистов использованию подходов ФСА.

Следует отметить, что, несмотря на успешный опыт применения ФСА в прошлом, этот весьма эффективный и перспективный метод пока слабо разработан. В связи с этим укажем некоторые важные направления работ по развитию ФСА и повышению его эффективности.

1.Разработка объектно- и проблемно-ориентированных словарей технических функций, а также межотраслевого словаря технических функций. Такие словари должны создаваться в виде баз данных на CD-ROM с необходимым программным обеспечением.

2.Теоретическая и методическая разработка вопросов определения стоимости функций элементов ТО. Особое внимание следует обратить на создание соответствующих автоматизированных информационно-поисковых систем и баз данных.

3.Теоретическая и методическая разработка вопросов определения зон наибольшего сосредоточения в ТО интересующих затрат. Полезно проводить исследования и разработки с учетом как объектной и проблемной ориентации, так и обобщенного межотраслевого характера.

4.Объединение разработки и внедрения САПР и ФСА, т.е. широкое использование подходов и достижений ФСА в САПР.

5.Разработка организационно-правовых вопросов внедрения ФСА на предприятиях.

219

-вепольный анализ (структурный вещественно-полевой анализ) технических систем;

-алгоритм решения изобретательских задач (АРИЗ);

-методы развития творческого воображения.

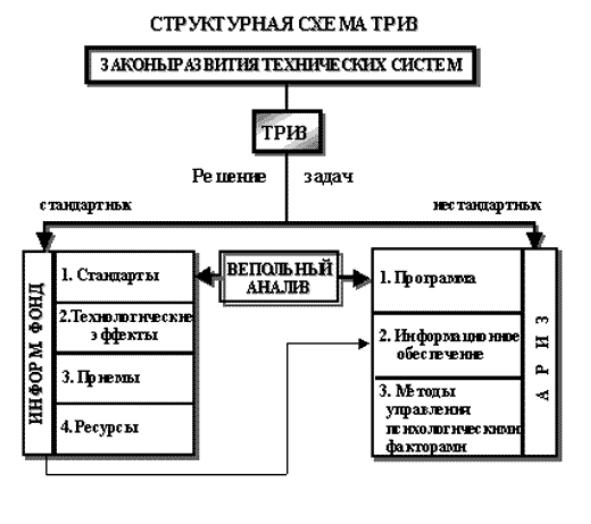

Рисунок 3.16 – Структурная схема ТРИЗ

Информационный фонд состоит из:

-системы стандартов на решение изобретательских задач (типовые решения определенного класса задач);

-технологических эффектов (физических, химических, биологических, математических, в частности, наиболее разработанный из них в настоящее время - геометрический) и таблицы их использования;

-приемов устранения противоречий и таблицы их применения;

-ресурсов природы и техники и способов их использования.

АРИЗ представляет собой программу (последовательность действий) по выявлению и разрешению противоречий, т.е. решению задач. АРИЗ включает: собственно программу, информационное обеспечение, питающееся из информационного фонда (на рисунке 3.16 показано стрелкой), и методы управления психологическими факторами, которые входят составной частью в ме-
