Отчет ЛР2

Министерство образования Республики Беларусь

Учреждение образования

«Белорусский государственный университет информатики и радиоэлектроники»

Институт информационных технологий

Факультет компьютерных технологий

Лабораторная работа № 2

«Настройка сетевых протоколов TCP/IP»

Выполнил: студент гр. 981064 Харевич В.О.

Проверил: Скудняков Ю.А.

Минск 2020

Лабораторная работа № 2

«Настройка сетевых протоколов TCP/IP»

Порядок выполнения работы:

1. Нажмите кнопку Пуск на панели задач. Выберете пункт Настройка -> Панель Управления. -> Сетевые подключения

2. Вызовите свойства объекта Подключение по локальной сети

3. Определите: какой протокол установлен по умолчанию на вашем компьютере (см компоненты, используемые подключением).

4. Настройка протокола:

   1. Вызовите свойства Протокола Интернета (TCP/IP).

   2. Заполните таблицу

      IP адрес
      Маска подсети
      Основной шлюз
      DNS-сервер

   3. проверьте работу сетевого интерфейса командой ping IP-адрес и работу сервера DNS командой ping доменное_имя. Заполните таблицу

      IP адрес соседа справа	Время отзыва:
      IP адрес самой машины	Время отзыва:
      IP адрес центральной машины в аудитории	Время отзыва:
      Сколько пакетов было передано за одно пингование:
      Запишите команду пингования DNS сервера

5. Проверьте работу маршрутизации командой tracert IP-адрес (tracert доменное_имя). Заполните таблицу:

Сетевая плата
Используемые протоколы
IP-адрес
Маска подсети
Доменное имя компьютера
DNS-сервер(ы)
Шлюз

Выполнение работы:

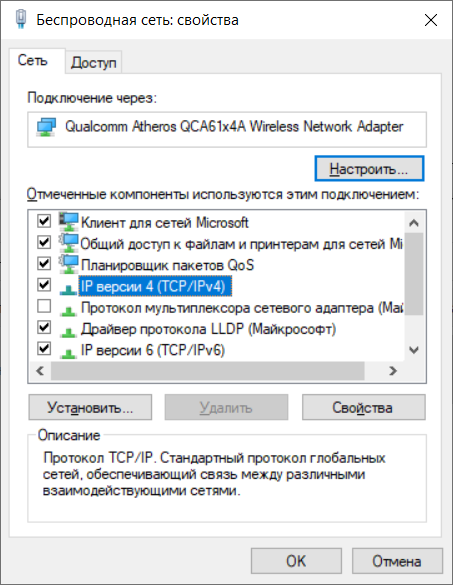

Протокол TCP/IPv4 установлен на ПК по умолчанию

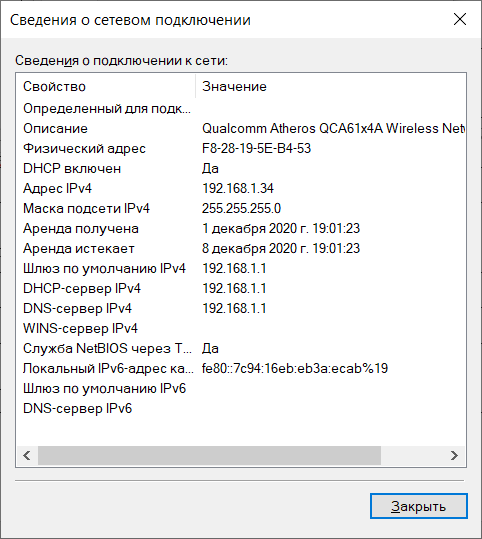

Определяем конфигурацию сети

IP адрес	192.168.1.34
Маска подсети	255.255.255.0
Основной шлюз	192.168.1.1
DNS-сервер	192.168.1.1

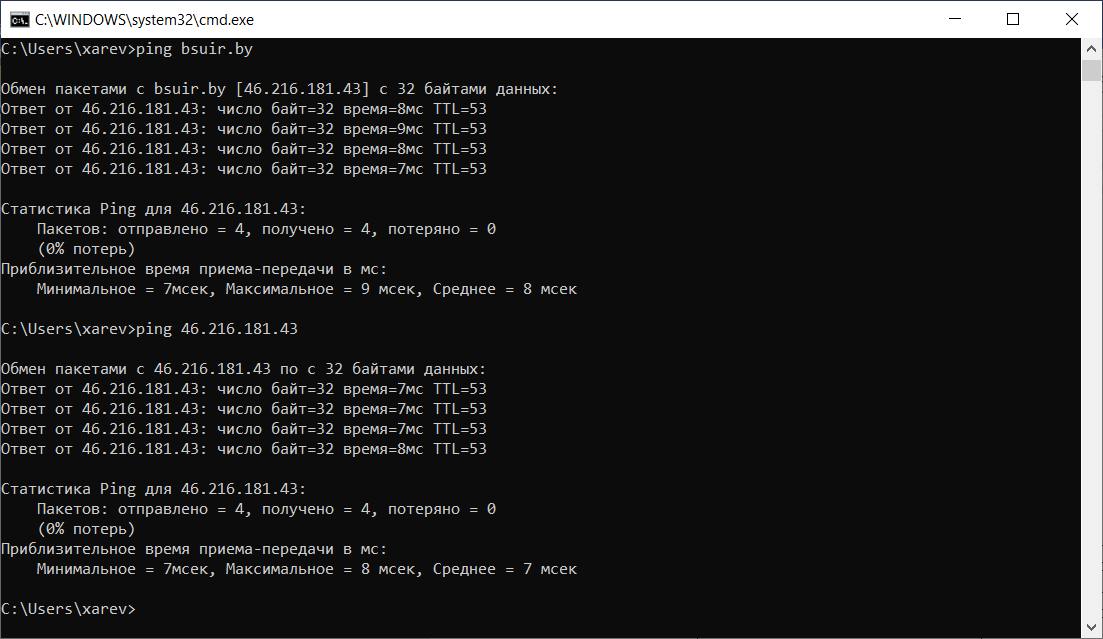

Проверяем работу сетевого интерфейса командой и работу сервера DNS

IP адрес соседа справа: 192.168.1.33	Время отзыва: 3 мс
IP адрес самой машины: 192.168.1.34	Время отзыва: 0 мс
IP адрес центральной машины в аудитории: 192.168.1.1	Время отзыва: 3 мс
Сколько пакетов было передано за одно пингование	4 пакета
Запишите команду пингования DNS сервера	ping 192.168.1.1

Сетевая плата	Qualcomm Atheros QCA61x4A Wireless Network Adapter
Используемые протоколы	TCP/IPv4, TCP/IPv4,
IP-адрес	192.168.1.34
Маска подсети	255.255.255.0
Доменное имя компьютера	DESKTOP-SJKLSOU
DNS-сервер(ы)	192.168.1.1
Шлюз	192.168.1.1

Проверяем работу маршрутизации командой tracert

Вывод:

TCP/IP — сетевая модель передачи данных, представленных в цифровом виде. Модель описывает способ передачи данных от источника информации к получателю. В модели предполагается прохождение информации через четыре уровня, каждый из которых описывается правилом (протоколом передачи).

В ходе лабораторной работы познакомился с такими командами как ping, tracert. Узнал конфигурацию своей сети.
