Б) Файловый сервер

msk-arbat-gw1(config)# ip nat inside source static tcp 172.16.0.3 20 198.51.100.3 20 msk-arbat-gw1(config)# ip nat inside source static tcp 172.16.0.3 21 198.51.100.3 21

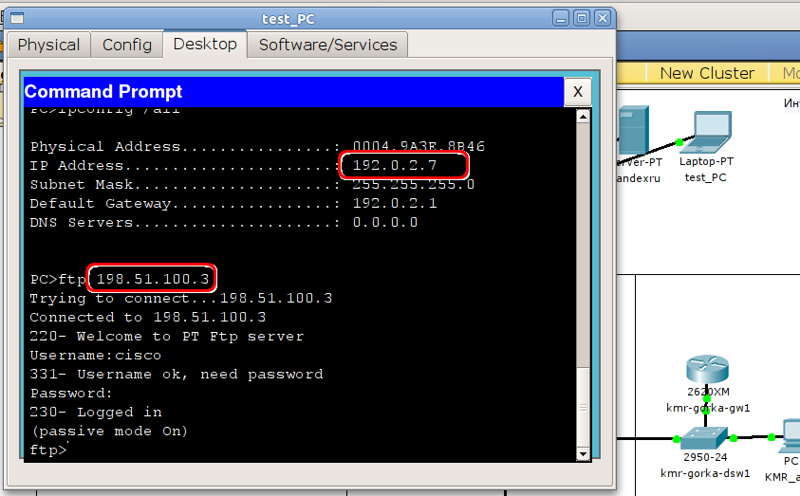

Вот для этого в ACL Servers-out мы открывали также и 20-21-й порты для всех

В) Почтовый сервер

msk-arbat-gw1(config)# ip nat inside source static tcp 172.16.0.4 25 198.51.100.4 25 msk-arbat-gw1(config)# ip nat inside source static tcp 172.16.0.4 110 198.51.100.4 110

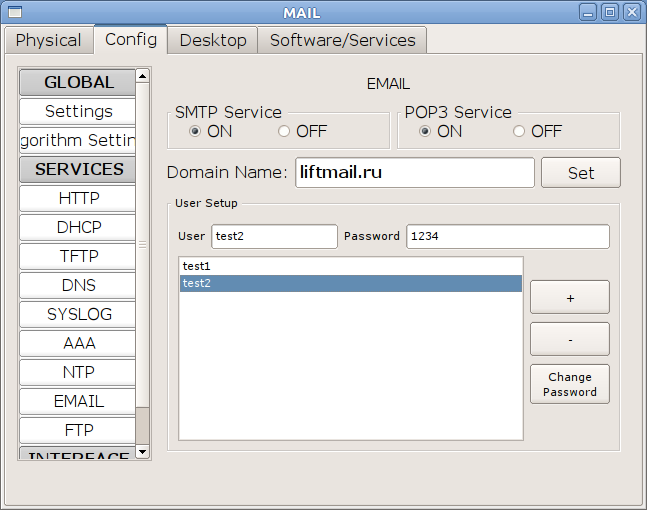

Проверить также не сложно. Следуйте инструкциям: Сначала настраиваем почтовый сервер. Указываем домен и создаём двух пользователей. Далее вносим домен в DNS. Этот шаг необязательный — можно к серверу обращаться и по IP, но почему бы и нет? Настраиваем компьютер из нашей сети: Из внешней: Готовим письмо: На локальном хосте нажимаем Receive:

8) Доступ по rdp к компьютерам админа и нашему

msk-arbat-gw1(config)# ip nat inside source static tcp 172.16.6.61 3389 198.51.100.10 3389 msk-arbat-gw1(config)# ip nat inside source static tcp 172.16.6.66 3389 198.51.100.10 3398

Безопасность

На последок одно замечание. Скорее всего натирующее устройство, у вас смотрит своим ip nat outside интерфейсом наружу — в Интернет. Поэтому на этот интерфейс не помешало бы повешать ACL, где вы запретите, разрешите, то что вам нужно.

InterVlan Routing

Чуточку практики для взбадривания. В предыдущий раз мы настроили коммутаторы нашей локальной сети. На данный момент устройства разных вланов не видят друг друга. То есть фактически ФЭО и ПТО, например, находятся в совершенно разных сетях и не связаны друг с другом. Так же и серверная сеть существует сама по себе. Надо бы исправить эту досадную неприятность. В нашей московской сети для маршрутизации между вланами мы будем использовать роутер cisco 2811. Иными словами он будет терминировать вланы. Кадры здесь заканчивают свою жизнь: из них извлекаются IP-пакеты, а заголовки канального уровня отбрасываются. Процесс настройки маршрутизатора очень прост: 0) Сначала закончим с коммутатором msk-arbat-dsw1. На нём нам нужно настроить транковый порт в сторону маршрутизатора, чего мы не сделали в прошлый раз.

msk-arbat-dsw1(config)#interface FastEthernet0/24 msk-arbat-dsw1(config-if)# description msk-arbat-gw1 msk-arbat-dsw1(config-if)# switchport trunk allowed vlan 2-3,101-104 msk-arbat-dsw1(config-if)# switchport mode trunk

1) Назначаем имя маршрутизатора командой hostname, а для развития хорошего тона, надо упомянуть, что лучше сразу же настроить время на устройстве. Это поможет вам корректно идентифицировать записи в логах.

Router0#clock set 12:34:56 7 august 2012 Router0# conf t Router0(config)#hostname msk-arbat-gw1

Желательно время на сетевые устройства раздавать через NTP (любую циску можно сделать NTP-сервером, кстати) 2) Далее переходим в режим настройки интерфейса, обращённого в нашу локальную сеть и включаем его, так как по умолчанию он находится в состоянии Administratively down.

msk-arbat-gw1(config)#interface fastEthernet 0/0 msk-arbat-gw1(config-if)#no shutdown

3) Создадим виртуальный интерфейс или иначе его называют подинтерфейс или ещё сабинтерфейс (sub-interface).

msk-arbat-gw1(config)#interface fa0/0.2 msk-arbat-gw1(config-if)#description Management

Логика тут простая. Сначала указываем обычным образом физический интерфейс, к которому подключена нужная сеть, а после точки ставим некий уникальный идентификатор этого виртуального интерфейса. Для удобства, обычно номер сабинтерфейса делают аналогичным влану, который он терминирует. 4) Теперь вспомним о стандарте 802.1q, который описывает тегирование кадра меткой влана. Следующей командой вы обозначаете, что кадры, исходящие из этого виртуального интерфейса будут помечены тегом 2-го влана. А кадры, входящие на физический интерфейс FastEthernet0/0 с тегом этого влана будут приняты виртуальным интерфейсом FastEthernet0/0.2.

msk-arbat-gw1(config-if)#encapsulation dot1Q 2

5) Ну и как на обычном физическом L3-интерфейсе, определим IP-адрес. Этот адрес будет шлюзом по умолчанию (default gateway) для всех устройств в этом влане.

msk-arbat-gw1(config-if)#ip address 172.16.1.1 255.255.255.0

Аналогичным образом настроим, например, 101-й влан:

msk-arbat-gw1(config)#interface FastEthernet0/0.101 msk-arbat-gw1(config-if)#description PTO msk-arbat-gw1(config-if)#encapsulation dot1Q 101 msk-arbat-gw1(config-if)#ip address 172.16.3.1 255.255.255.0

и теперь убедимся, что с компьютера из сети ПТО мы видим сеть управления: Работает и отлично, настройте пока все остальные интерфейсы. Проблем с этим возникнуть не должно.
