Практика nat
Чего от нас требует
реальность?
1) Сеть управления не
имеет доступа в интернет вообще
2)
Хосты из сети ПТО имеют доступ только
к профильным сайтам, например,
Linkmeup.ru
3) Милым дамам из бухгалтерии
нужно вырубить окно в мир клиент-банков.
4)
ФЭО не выпускать никуда, за исключением
финансового директора
5) В сети Other
наш компьютер и компьютер админа — им
дадим полный доступ в интернет. Всем
остальным можно открывать по письменному
запросу.
6) Не забудем про филиалы в
Питере и в Кемерово. Для простоты настроим
полный доступ для эникиев из этих
подсетей.
7) С серверами отдельная
песня. Для них мы настроим перенаправление
портов. Всё, что нам нужно:
а) WEB-сервер
должен быть доступен по 80-му порту
б)
Почтовый сервер по 25-му и 110-му
в)
Файловый сервер доступен из мира по
FTP.
8) Компьютеры админа и наш должны
быть доступны из Интернета по RDP. Вообще-то
это неправильный путь — для удалённого
подключения нужно использовать
VPN-подключение и уже будучи в локальной
сети использовать RDP, но это тема отдельной
совсем другой статьи.

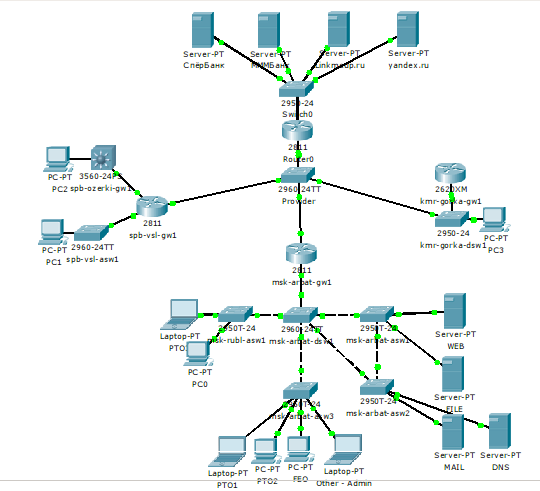

Сначала
подготовим тестовую площадку:
Подключение
к Интернету будет организовано через
существующий линк, который предоставляет
провайдер.
Он уходит в сеть провайдера.
Напоминаем, что всё в этом облаке — это
абстрактная сеть, которая на деле может
состоять из десятков маршрутизаторов
и сотен коммутаторов. Но нам нужно нечто
управляемое и предсказуемое, поэтому
водружаем сюда ещё маршрутизатор. С
одной стороны в него линк из коммутатора,
с другой сервера в Интернете.
Сервера
нам понадобятся следующие:
1. Два
клиент-банка для бухгалтеров (sperbank.ru,
mmm-bank.ru)
2. Linkmeup.ru для ПТОшников
3.
яндекс (yandex.ru)
Для
такого подключения мы поднимем ещё один
влан на msk-arbat-gw1. Его номер, разумеется,
согласуется с провайдером. Пусть это
будет VLAN 6
Предположим, провайдер
предоставляет нам подсеть 198.51.100.0/28.
Первые два адреса используются для
организации линка (198.51.100.1 и 198.51.100.2), а
оставшиеся мы используем, как пул для
NAT’a. Впрочем, никто совершенно нам не
мешает использовать и адрес 198.51.100.2 для
пула. Так и сделаем: пул:
198.51.100.2-198.51.100.14
Для простоты
предположим, что публичные сервера у
нас находятся в одной подсети:
192.0.2.0/24.
Как
настроить линк и адреса вы вполне уже
в курсе.
Поскольку у нас только один
маршрутизатор в сети провайдера, и все
сети подключены непосредственно к нему,
то необходимости настраивать маршрутизацию
нету.
А вот наш msk-arbat-gw1 должен знать
куда отправлять пакеты в Интернет,
поэтому нам нужен маршрут по умолчанию:
msk-arbat-gw1(config)# ip route 0.0.0.0 0.0.0.0 198.51.100.1
Теперь по порядку Во первых настроим пул адресов
msk-arbat-gw1(config)# ip nat pool main_pool 198.51.100.2 198.51.100.14 netmask 255.255.255.240
Теперь собираем ACL:
msk-arbat-gw1(config)# ip access-list extended nat-inet
1) Сеть управления
не имеет доступа в интернет вообще Готово
2) Хосты из сети пто
Имеют доступ только к профильным сайтам, например, Linkmeup.ru
msk-arbat-gw1(config-ext-nacl)# permit tcp 172.16.3.0 0.0.0.255 host 192.0.2.2 eq 80
