Введение

Сопротивление материалов базируется на понятии «прочность», что является способностью материала противостоять приложенным нагрузкам и воздействиям без разрушения. Сопротивление материалов оперирует такими понятиями как: внутренние усилия, напряжения, деформации. Приложенная внешняя нагрузка к некоторому телу порождает внутренние усилия в нём, противодействующие активному действию внешней нагрузки. Внутренние усилия, распределенные по сечениям тела, называются напряжениями. Таким образом, внешняя нагрузка порождает внутреннюю реакцию материала, характеризующуюся напряжениями, которые в свою очередь прямо пропорциональны деформациям тела. Деформации бывают линейными (удлинение, укорочение, сдвиг) и угловыми (поворот сечений). Основные понятия сопротивления материалов, оценивающие способность материала сопротивляться внешним воздействиям:

1. Прочность — способность материала воспринимать внешнюю нагрузку, не разрушаясь при этом;

2. Жесткость — способность материала сохранять свои геометрические параметры в допустимых пределах при внешних воздействиях;

3. Устойчивость — способность материала сохранять в стабильности свою форму и положение при внешних воздействиях.

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №1

РАСЧЕТ СТАТИЧЕСКИ ОПРЕДЕЛИМОГО БРУСА НА РАСТЯЖЕНИЕ СЖАТИЕ

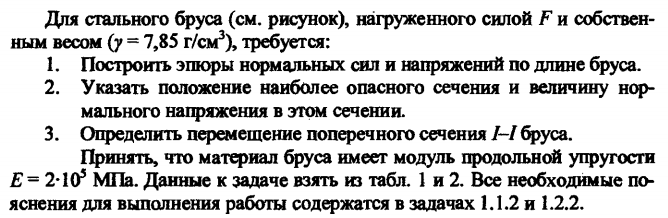

Задание:

Решение:

1. Определяем нормальные силы и строим эпюру

Знак «+» означает растяжение бруса

2. Определяем нормальные напряжения и строим эпюру

3. Строим эпюру продольных перемещений

Итоговое перемещение:

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №2

РАСЧЕТ ВАЛА НА КРУЧЕНИЕ

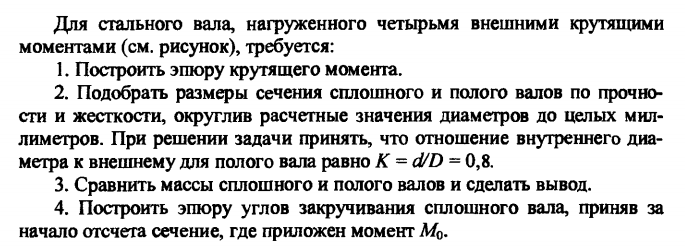

Задание:

Решение:

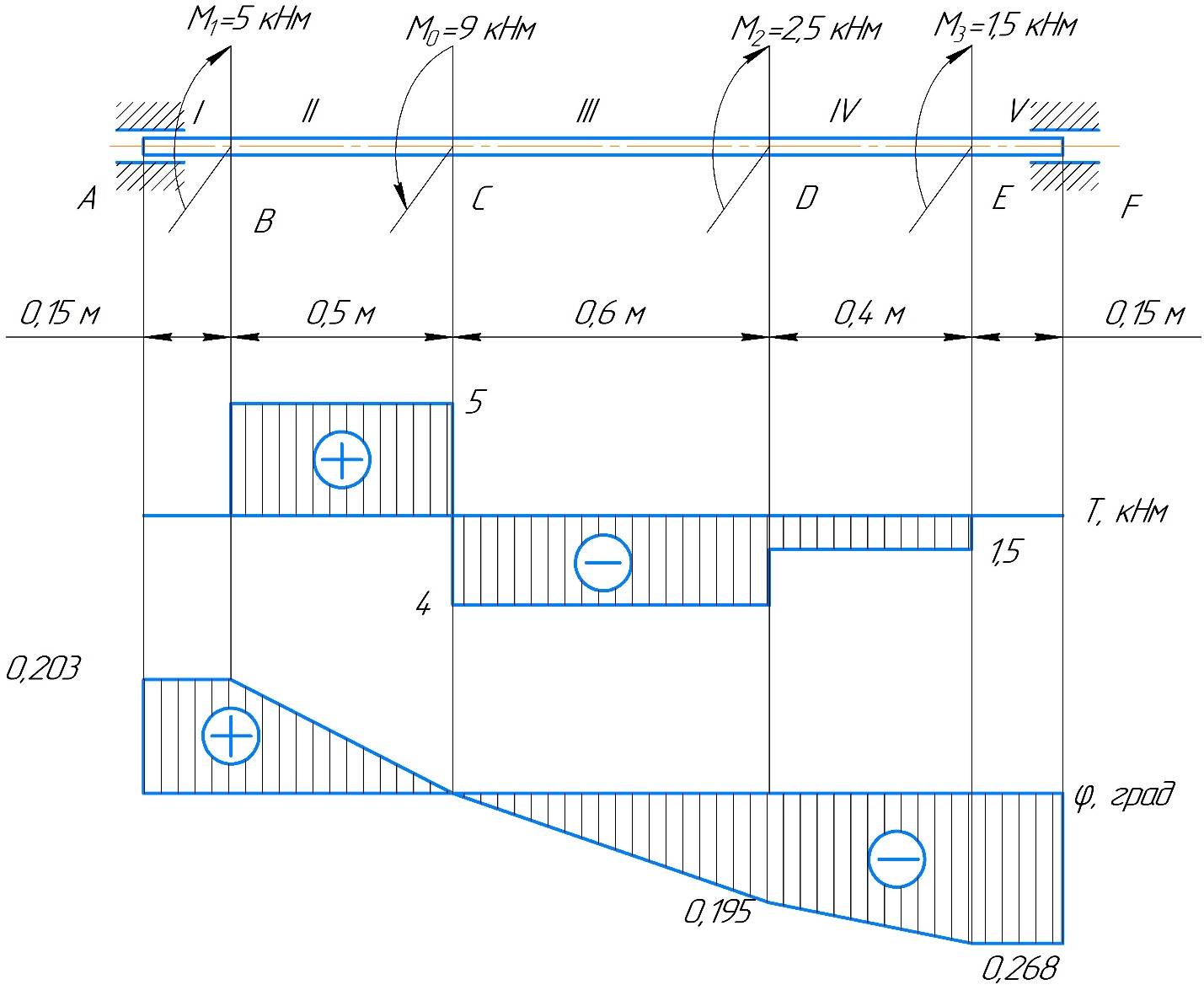

1. Построение эпюры крутящих моментов

;

2. Построение углов закручивания

Находим полярный момент инерции:

Для сплошного сечения:

С ечение С примем неподвижным.

;

;

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №3

ОПРЕДЕЛЕНИЕ ЛИНЕЙНЫХ И УГЛОВЫХ ПЕРЕМЕЩЕНИЙ В ОДНОПРОЛЕТНОЙ БАЛКЕ

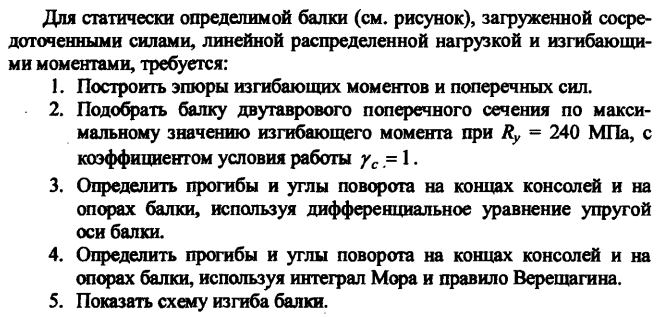

Задание:

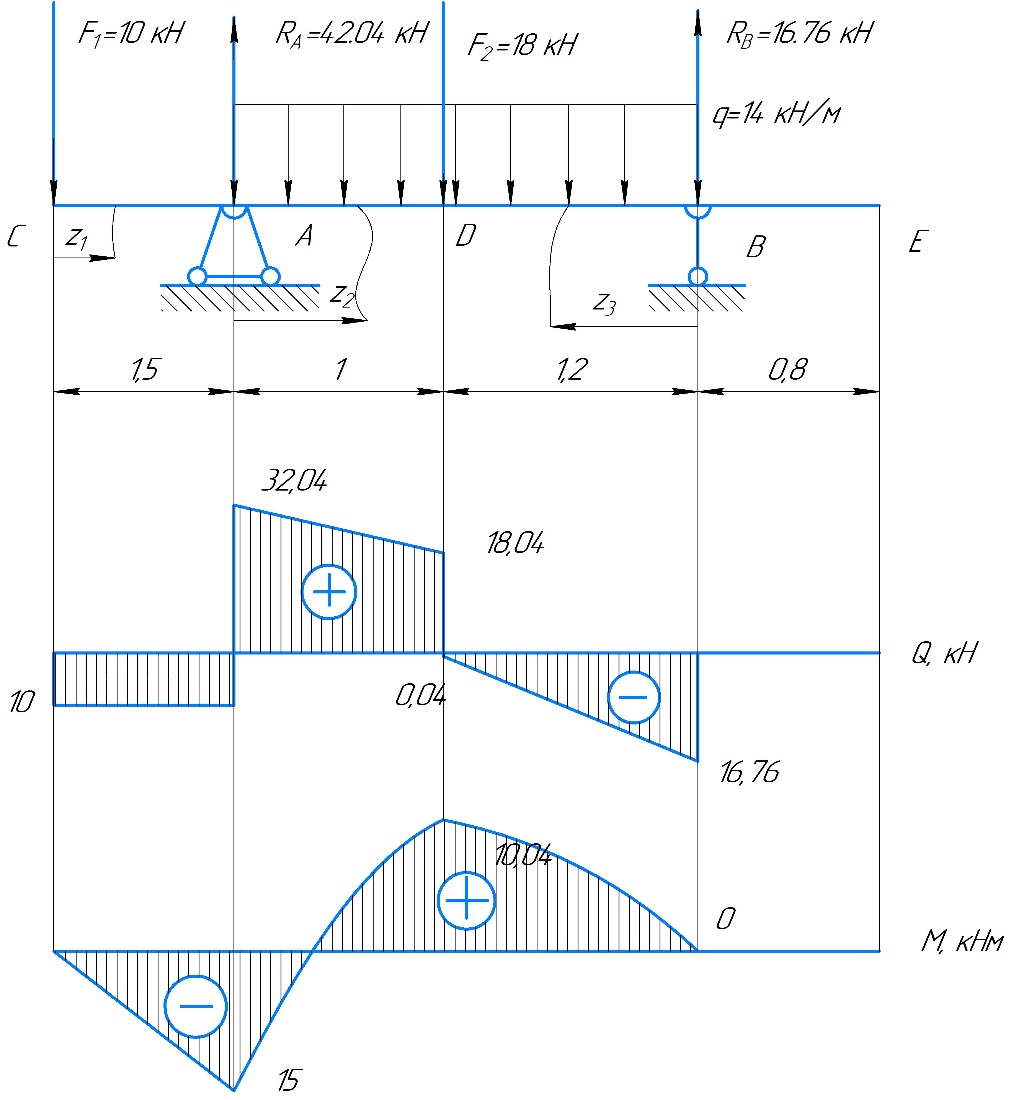

Решение:

Подбор сечения

По ГОСТ 8239-89 принимаем двутавр №12 с

Список литературы

1)В.А.Копнов, С.Н. Кривошапко. Сопротивление материалов. Руководство к выполнению расчетно-графических работ.

2) В.И.ВОДОПЬЯНОВ и др. КУРС СОПРОТИВЛЕНИЯ МАТЕРИАЛОВ С ПРИМЕРАМИ И ЗАДАЧАМИ.

3)Биргер И. А., Мавлютов P.P. Сопротивление материалов.— М.: Наука, 1986. —560 с.

4) Сопротивление материалов, Н. М. Беляев, Главная редакция физико-математической литературы изд-ва «Наука», 1976 г., стр. 608.
