порядке возрастания номеров. Чертежи узлов выполняют очень подробно, указывая не только необходимые размеры и сечения элементов, но и места крепления скобами, гвоздями, болтами.

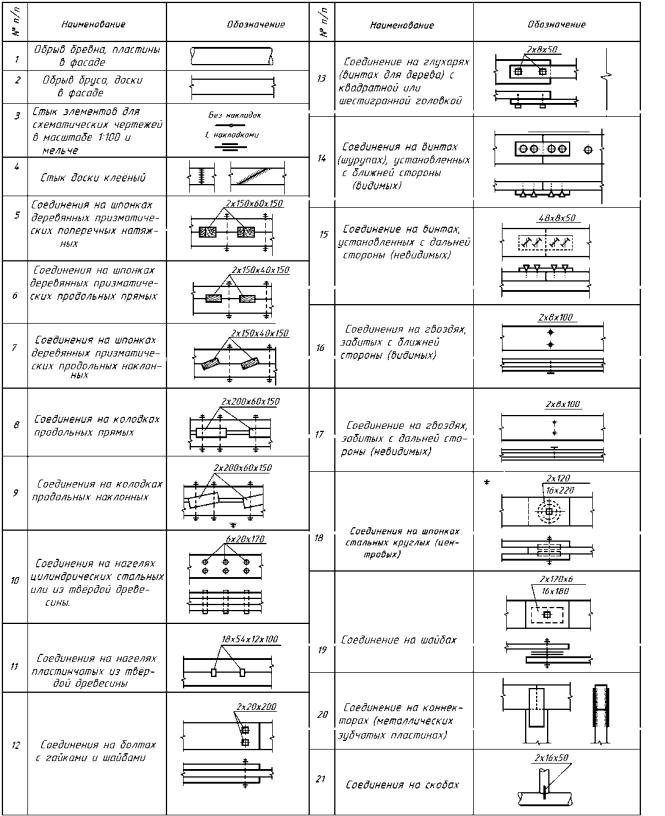

Таблица 16 – Условные обозначения соединений деревянных конструкций

61

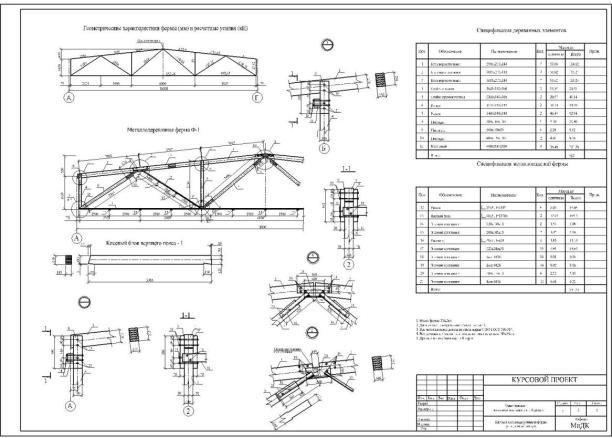

Рисунок 36 – Чертеж схемы деревянной фермы и узла

Вопросы для самоконтроля

1.Как подразделяются чертежи КД?

2.В каком масштабе выполняются рабочие чертежи?

3.Какие размеры проставляются на рабочих чертежах?

4.Как соединяются детали в КД?

5.Что включает в себя ведомость и спецификация деревянных деталей на один элемент?

6.Какие буквенно-цифровые обозначения присваиваются элементам, изображенным на плане или разрезе?

Литература

Кириллов. А.Ф., Черчение и рисование: Учебник для техникумов. - М. Высшая школа, 2008 - с.303-309.

62

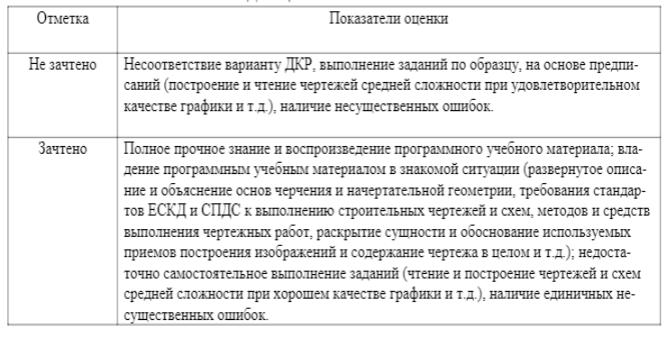

КРИТЕРИИ ОЦЕНКИ ВЫПОЛНЕНИЯ ДОМАШНЕЙ КОНТРОЛЬНОЙ РАБОТЫ ПО ДИСЦИПЛИНЕ «ИНЖЕНЕРНАЯ ГРАФИКА»

СОДЕРЖАНИЕ ЭКЗАМЕНА

По окончании курса дисциплины в конце первого семестра предусмотрен экзамен, на котором учащийся выполняет графическую работу (чертеж) узла строительной конструкции по индивидуальному заданию в течение двух академических часов. Отметка за чертеж является итоговой по дисциплине. Примеры заданий приводятся в Приложениях 5, 6, 7.

63

Приложение 1

Задания для графической работы 2-1

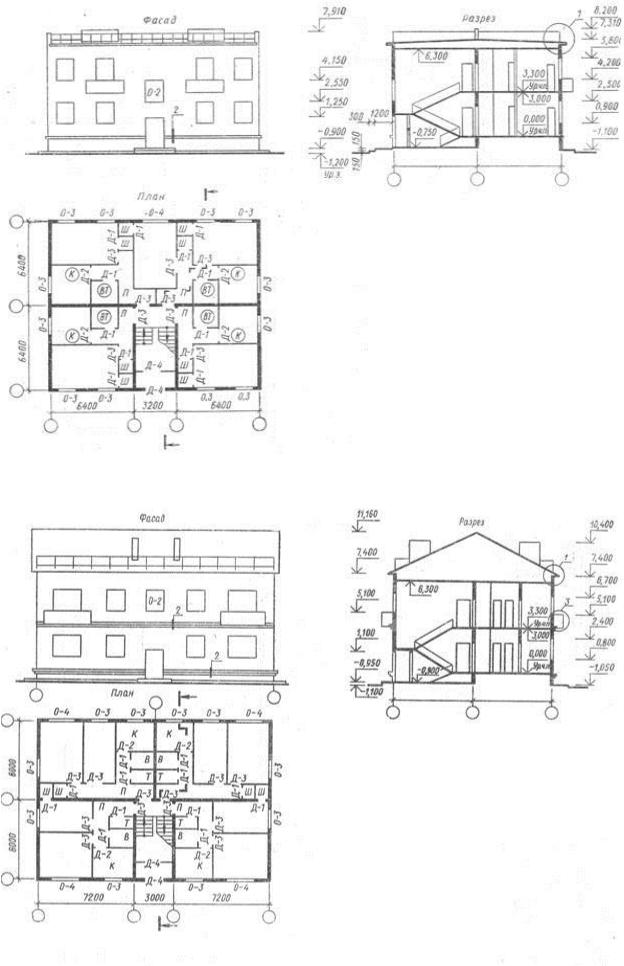

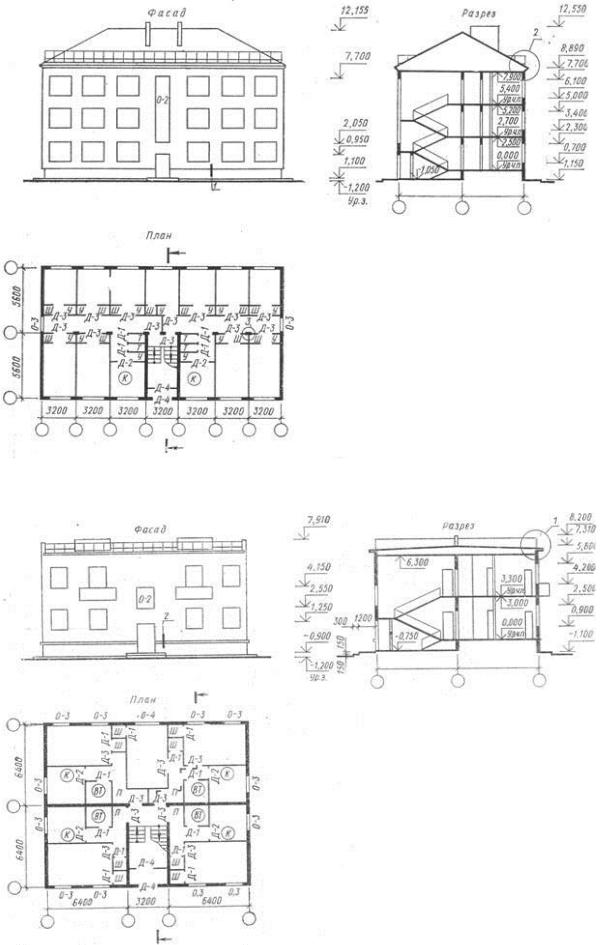

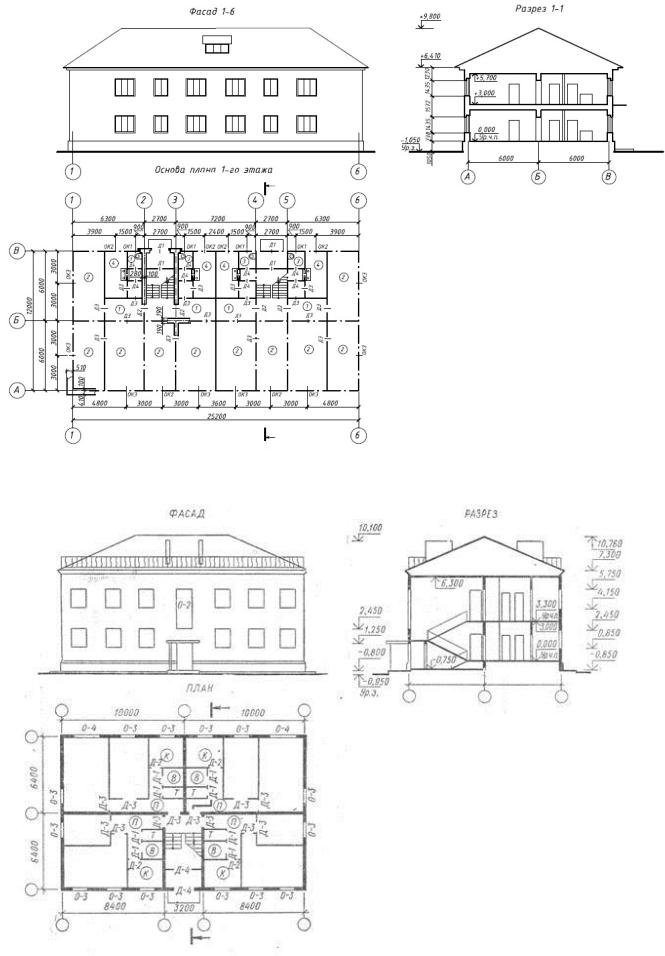

Вариант 1

Вариант 2

64

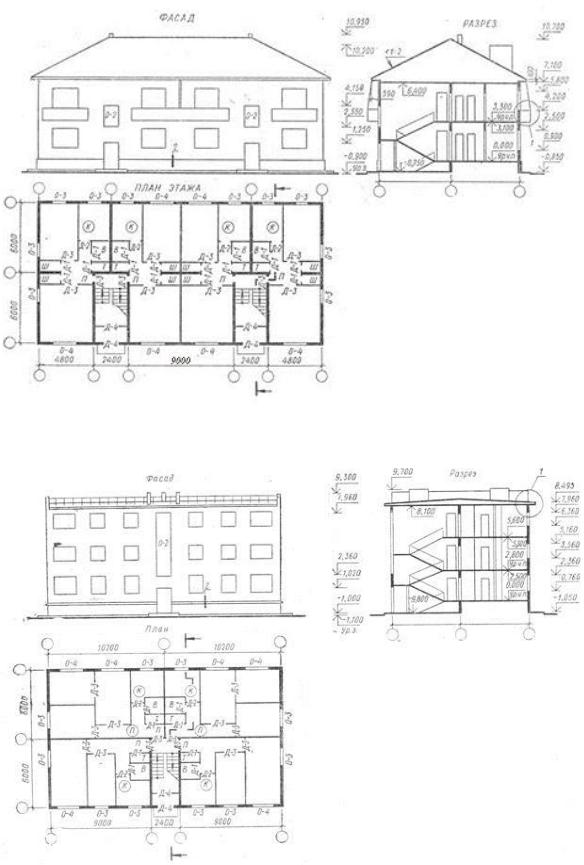

Вариант 3

Вариант 4

65

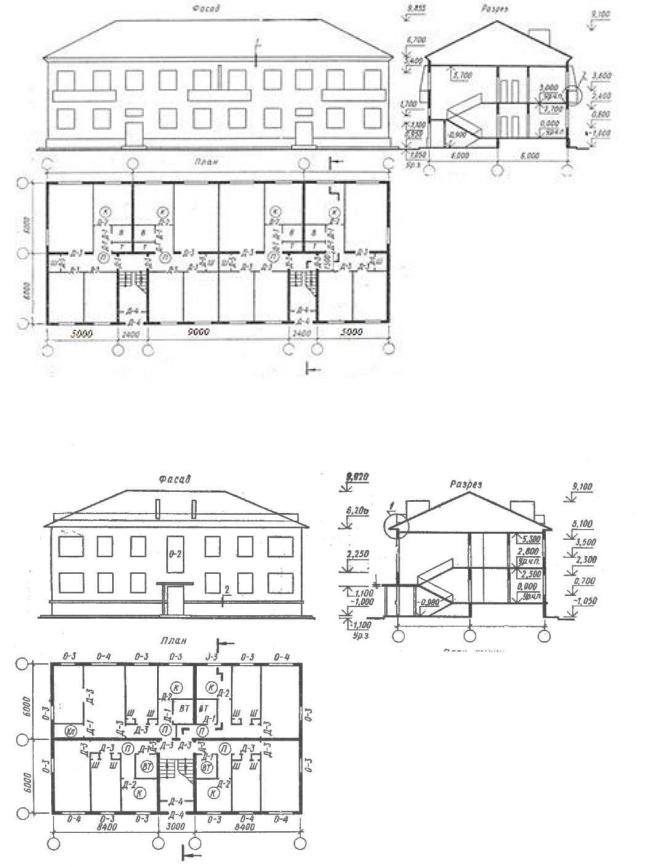

Вариант 5

Вариант 6

66

Вариант 7

Вариант 8

67

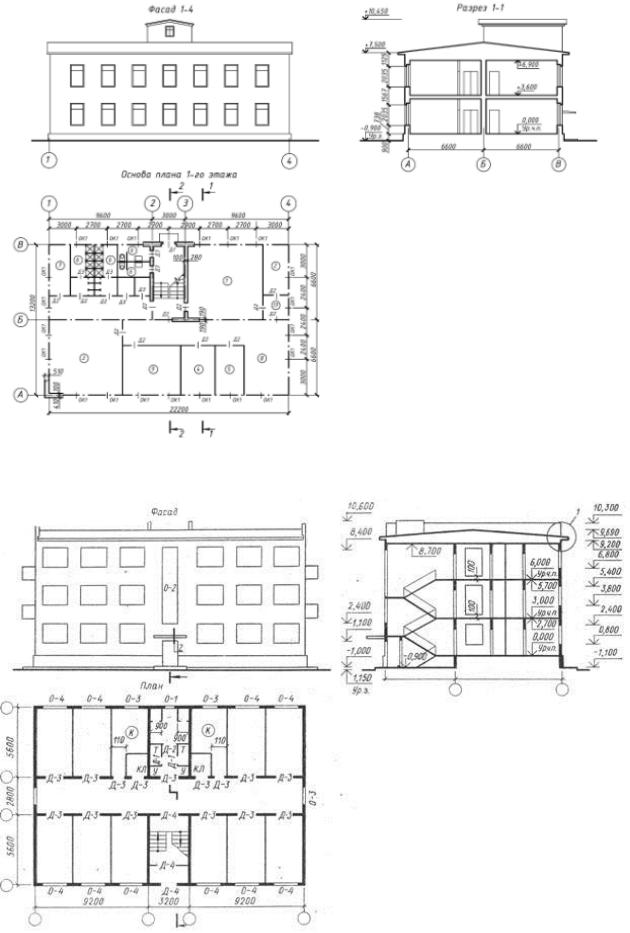

Вариант 9

Вариант 10

68

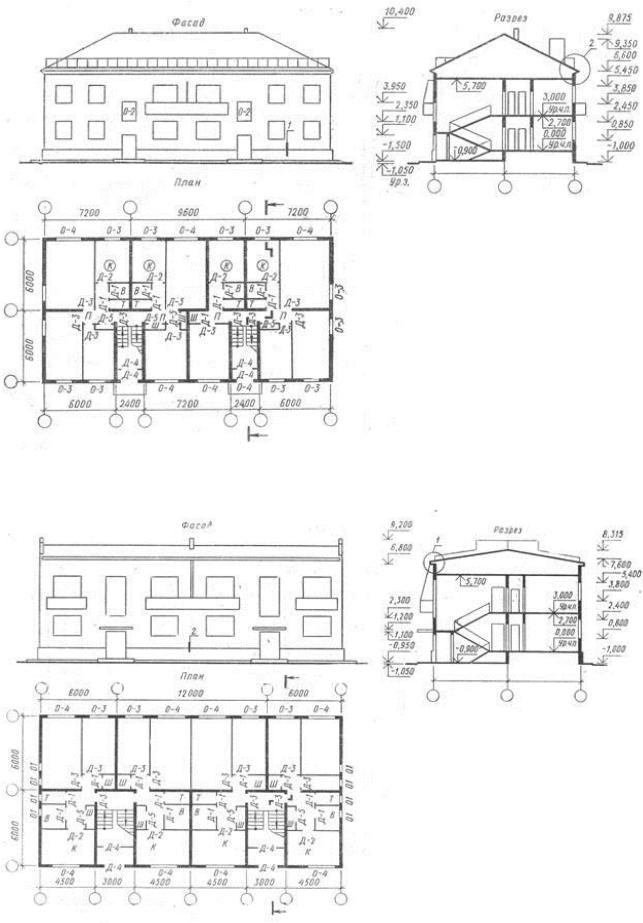

Вариант 11

Вариант 12

69

Вариант 13

Вариант 14

70
