Вопросы для самоконтроля

1.Дайте определение плана этажа.

2.В какой последовательности вычерчивается план этажа?

3.Каковы особенности нанесения наружных и внутренних размеров на планах зданий?

4.Как изображают оконные и дверные проёмы на плане здания?

5.Как маркируются оконные и дверные проёмы на планах зданий?

6.В каких случаях и каким образом на планах этажей указывают наименование помещений?

7.Какие контуры на планах обводят сплошной основной толстой линией, какие тонкой сплошной линией?

8.Как на планах этажей обозначают площади помещений?

9.Какие размеры проставляют на планах зданий?

10.Укажите направления открывания дверей в жилых помещениях.

11.Как обозначают окна с четвертями в плане здания?

12.Что такое привязка к координационным осям?

Литература

Кириллов. А.Ф., Черчение и рисование: Учебник для техникумов. - М. Высшая школа, 2008 - с.246-265.

31

1.3.2. Разрез здания

Разрезы выполняют для выявления внутреннего вида помещений, стен, перекрытий, покрытий, крыш и других элементов конструкции здания. При выполнении разреза здания положение мнимой вертикальной плоскости сечения принимают, как правило, с таким расчетом, чтобы в изображение попадали лестницы, проемы окон, наружных ворот и дверей. По участкам, особенности которых не выявлены в основных разрезах, проводят местные (частичные) разрезы.

Из видимых элементов на разрезах изображают только элементы конструкций зданий, открытые лестницы и площадки, находящиеся непосредственно за мнимой плоскостью разреза.

На разрез наносят:

–координационные оси здания (сооружения), проходящие в характерных местах разреза (крайние, у деформационных швов, несущих конструкций, в местах перепада высот и т.п.) с размерами, определяющими расстояния между ними и общее расстояние между крайними осями;

–отметки, характеризующие расположение элементов несущих и ограждающих конструкций, изображенных на разрезах;

–размеры и привязки по высоте проемов, отверстий, ниш и т.п. в стенах

иперегородках, изображенных в сечении;

–позиции (марки) элементов здания (сооружения), не указанные на пла-

нах;

–обозначение узлов и фрагментов;

Линии контуров элементов конструкций в разрезе изображают сплошной толстой основной линией; видимые линии контуров, не попадающие в плоскость сечения, – сплошной тонкой линией.

Пол на грунте изображают одной основной линией, пол на перекрытии и кровлю – одной сплошной тонкой линией, независимо от числа слоев в их конструкции.

Состав и толщину слоев покрытия указывают в выносной надписи в соответствии с рисунком 8.

Пример выполнения разреза приведен в приложении 2.

Последовательность вычерчивания разреза:

1.Проводят координационные оси основных несущих конструкций стен

всоответствии с планом и направлением секущей плоскости.

2.Перпендикулярно к координационным осям прочерчивают горизонтальные уровни поверхности земли, пола всех этажей. Высота этажа измеряется от уровня пола нижележащего этажа до уровня пола вышележащего этажа.

3.Наносят толщину наружных и внутренних стен, перегородок в соответствии с привязкой.

4.Наносят оконные и дверные проемы.

5.Вычерчивают конструктивные части здания: фундамент, цоколь, междуэтажные и чердачные перекрытия, крышу, лестницы.

6.Фундаментом под стену или отдельную опору (колонну) называют нижнюю часть стены, расположенную в земле и передающую нагрузку на

32

грунт. Фундамент может быть ленточный, расположенный под всеми стенами; столбчатый - в виде отдельно стоящих столбов. Цоколь - нижняя часть стены над фундаментом до уровня пола первого этажа. Для отвода от фундамента и цоколя дождевых и талых вод вокруг здания устраивают отмостку шириной 750...1000 мм с уклоном 20-30 промиллей.

Крыша – верхняя ограждающая конструкция здания, защищающая его от атмосферных воздействий и солнечного излучения. Верхний водонепроницаемый слой крыши называют кровлей. По конструкции крыши могут быть скатные (состоящие из кровли и обрешетки), опирающиеся на стропила или стропильные фермы, и плоские. Величина уклона зависит от вида кровли и кровельного материала.

7.Наносят размеры. На разрезах координационные оси выносят вниз, проставляют в кружках соответствующие марки, проводят размерную линию и наносят над ней размеры.

8.Положение конструктивных элементов определяют при помощи высотных отметок, которые выносят на линиях уровней соответствующих элементов. Проставляем высотные отметки уровней чистого пола этажей, перекрытия верхнего этажа, лестничной площадки, уровня земли, конька крыши. Отметки уровней проставляем с точностью до третьего знака. Нулевую отметку указываем без знака, отметки выше нулевой – со знаком «+», ниже нулевой – со знаком «–».

9.Выполняют штриховку элементов в разрезе в зависимости от материала. Железобетонные элементы не штриховать.

10.В названиях разрезов указывают обозначение соответствующей секущей плоскости, отмеченной на плане, например: РАЗРЕЗ 1-1. Пример оформления разреза здания представлен в Приложении 2.

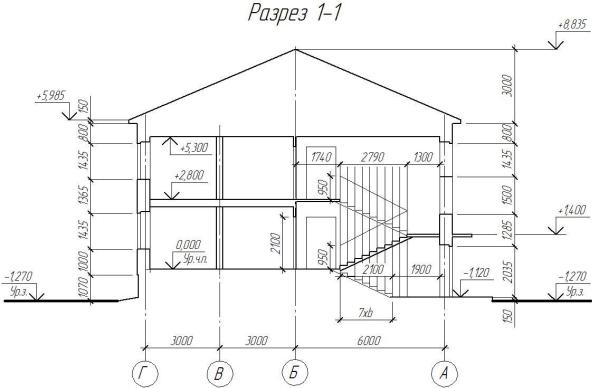

Рисунок 16 – Пример выполнения разреза здания

33

1.3.3. Построение разреза по лестнице

Выполняют расчет лестничной клетки. Размеры лестничной клетки определяются в результате произведенного расчета. В жилых помещениях применяются пологие лестницы с уклоном 1:2 и средние с уклоном 1:1,75.

Лестница состоит из площадок и маршей – наклонных частей, соединяющих площадки и состоящих из ступеней. Ступень состоит из горизонтального участка – проступи и вертикального – подступенка. Размеры ступеней определяются из среднего шага человека по соотношению 2h + b = 600 мм.

Высота подступенка выбирается в пределах от 150 до 180 мм. Ширина проступи от 270 до 300 мм. При уклоне лестницы 1:2 отношение h : b = 150:300, при уклоне 1:1,75 - h : b = 165:290. Число ступеней в каждом марше принимают не менее 3 и не более 16.

Рисунок 17 – Узел опирания лестничного марша на лестничную площадку

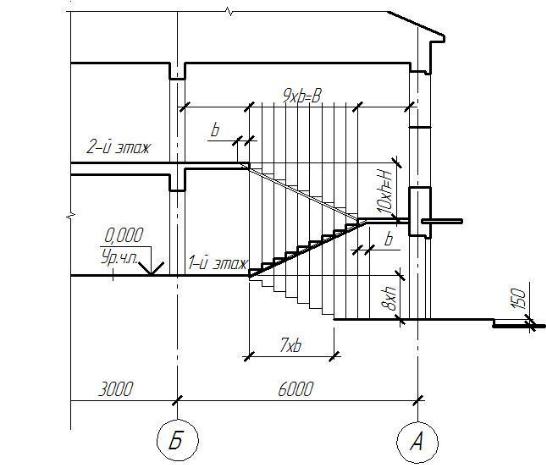

Чтобы на разрезе здания правильно и аккуратно вычертить лестницу, необходимо подготовить сетку (рисунок 17). Сетка состоит из вертикальных линий, расположенных друг от друга на расстоянии, равном ширине проступи, и горизонтальных – на расстоянии высоты подступенка.

При расчете лестницы принимают высоту подступенка h = 140 мм для варианта с Нэт = 2,8 м, а для варианта с Нэт = 3 м высота подступенка h = 150 мм. Это значит, что в одном лестничном марше число подступенков равно 10. Так как верхняя проступь (фризовая ступень) совпадает с лестничной площадкой (см. рисунок 17), то число проступей на одном марше будет на единицу меньше: 10 – 1 = 9 проступей.

34

Длина проступи b = 310 мм для варианта с Нэт = 2,8 м, а для варианта с Нэт = 3 м длина проступи b = 300 мм. Таким образом, длина горизонтальной проекции марша (заложение марша): В = 9 × b.

Рисунок 18 – Разбивка лестничных маршей

Для выполнения пригласительного лестничного марша рассчитываем необходимое количество ступеней, учитывая следующие моменты: необходимо рассчитать расстояние от уровня входной площадки до уровня площадки между 1-м и 2-м этажом. Для этого складываем высоту дверного полотна (2100 мм), размер перемычки (не менее 150 мм), высоту лестничной площадки (150 мм): 2100 + 150 + 150 = 2400 мм.

Из этой величины вычитаем высоту лестничного марша: 2400 – ½Н этажа (2400 – 1400 = 1000 мм). Полученное число должно быть кратно высоте подступенка h. При минимальной высоте этажа 2,800 м количество ступеней пригласительного марша не меньше 7. Т.е. отметка входной площадки -1, 050 м.

Лестничный марш, попавший в секущую плоскость разреза, вычерчиваем сплошной толстой основной линией; марш, находящийся за секущей плоскостью, – сплошной тонкой линией. В подъезде два окна располагаем одно над другим и разделяем их перемычкой. Выполняем ограждения лестницы высотой

950 мм.

Ступеньку крыльца выполняем высотой 150 мм, таким образом определив уровень земли.

Рассчитываем лестничную клетку в плане и вычерчиваем её на плане этажа (смотри рисунок 14).

35

Вопросы для самоконтроля

1.Что называется разрезом здания?

2.Какой уровень в жилом здании принимают за нулевую отметку?

3.Что такое высота этажа?

4.Что такое объемно-планировочные параметры здания?

5.Объяснить, для чего нужны координационные оси.

6.Каков порядок вычерчивания разреза здания?

7.Как обозначаются проемы на разрезе?

8.Какие размеры и отметки указывают на разрезах зданий?

9.Назовите особенности обводки разреза здания.

10.Как рассчитываются размеры элементов лестничной клетки в разрезе

ина плане?

Литература

Кириллов. А.Ф., Черчение и рисование: Учебник для техникумов. - М. Высшая школа, 2008 - с.275-279.

1.3.4. Фасад здания

Фасадом здания принято называть его внешний вид спереди, сбоку или сзади. Планы и разрезы здания определяют все размеры, необходимые для вычерчивания фасадов.

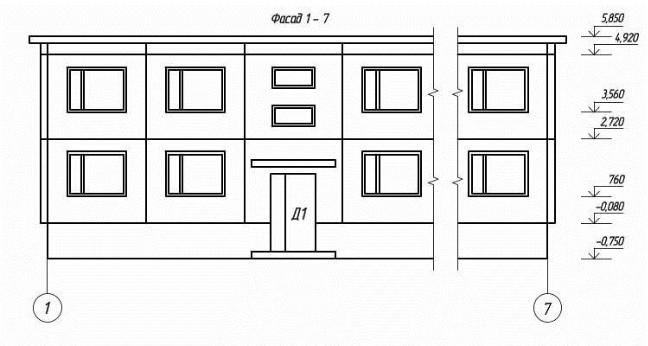

Рисунок 19 – Фасад здания с плоской крышей

36

Последовательность вычерчивания фасадов:

1.Вычерчивают общий контур здания тонкими линиями.

2.Наносят оконные и дверные проемы (по проему линия двойная тонкая, внутри оконного блока линия одинарная), балконы, плиты козырьков над входами и другие архитектурные элементы фасада, крышу, слуховые окна и вентканалы тонкими линиями.

3.Показывают крайние координационные оси, проведенные ниже линии земли. Размеры между осями не указывают. Уровень земли обводят толстой линией.

4.Слева или справа от контура фасада наносят высотные отметки уровня земли, цоколя, низа и верха проемов, карниза и верха крыши.

5.Фасад именуют по крайним координационным осям, например: ФАСАД 1-5. Пример оформления фасада здания приведен в Приложении 3.

Вопросы для самоконтроля

1.Объяснить, что такое фасад здания.

2.Какими линиями вычерчиваются фасады зданий?

3.Как выполняются проемы, окна, двери на фасадах?

4.Назовите особенности обводки фасада здания.

5.Какие размеры и отметки указывают на фасадах зданий?

Литература

Кириллов. А.Ф., Черчение и рисование: Учебник для техникумов. - М. Высшая школа, 2008 - с.269-275.

37

1.4. Выполнение конструктивных узлов здания

Конструктивные узлы представляют собой увеличенные фрагменты зданий, сооружений или их элементов. В контрольной работе выполняют два узла: фундамента и крыши скатной или плоской.

Определяют положение конструктивных узлов фундамента и свеса скатной крыши или парапета плоской на разрезе и обозначают как выносной элемент: обводят кружком произвольного диаметра сплошной тонкой линией место положения узла, а на линии - выноске с полочкой указывают номер узла, как показано на рисунке 20. Нумеруют по порядку.

Рисунок 20 – Пример обозначения узла на разрезе

Узлы здания выполняют в масштабе 1:20. Подробные конструкции узлов представлены в Приложениях 4,5,6.

Над узлом указывают номер конструктивного узла в кружке диаметром 12 – 14 мм (см. рисунок 7). Узел начинают вычерчивать с координационной оси. Согласно привязке вычерчивают контуры стены, затем остальные элементы, соблюдая масштаб. На узлах штриховкой указывают все материалы элементов в разрезе (см. таблицу 4). Проставляют размеры конструктивных слоев элементов, привязок к координационным осям и габаритные размеры элементов. Проставляют отметки уровня всех железобетонных элементов. На флажкахвыносках указывают элементы слоистых конструкций (см. рисунок 8).

Вопросы для самоконтроля

1.Дайте определение конструктивного узла здания.

2.Назовите очередность вычерчивания узла.

3.В каком масштабе выполняют узлы здания?

4.Как маркируют и обозначают конструктивные узлы здания?

5.Перечислите основные правила оформления выносных надписей.

6.Какие размеры и отметки обозначают на этих чертежах?

7.Каковы графические обозначения материалов на конструктивных разрезах и узлах здания.

8.Какие основные правила обводки чертежа узла здания?

Литература

Кириллов. А.Ф., Черчение и рисование: Учебник для техникумов. - М. Высшая школа, 2008 - с.241-243.

38

УКАЗАНИЯ К ВЫПОЛНЕНИЮ ГРАФИЧЕСКОЙ РАБОТЫ 2-2

РАЗДЕЛ 2. ЧЕРТЕЖИ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

2.1. Основные понятия и термины

Конструкция строительная – часть здания, сооружения определенного функционального назначения (каркас здания, покрытие, перекрытие и др.), состоящая из элементов, взаимно связанных в процессе выполнения строительных работ.

Изделие строительное – элемент строительной конструкции (колонна, ферма, ригель, панель стены, арматурный каркас и др.), изготовляемый на месте его установки.

Конструкция железобетонная – конструкция, изготовленная из сочетания бетона и арматуры, которые работая совместно, обеспечивают необходимую прочность материала.

Бетон – материал, состоящий из смеси цемента, песка, гравия, воды и специальных добавок, который подвергается обработке паром под давлением и уплотнению, что ускоряет процесс твердения.

Арматура – это гибкие и жесткие стальные стержни различного диаметра, а также канаты и пряди.

По функциональному назначению различают арматуру рабочую и монтажную. Рабочая арматура определяется расчетом в соответствии с заданной расчетной схемой. Рабочая арматура может быть продольной и поперечной (рисунок 21). Термин «поперечная арматура» включает в себя поперечные стержни (в сварных каркасах), хомуты (в вязаных каркасах) (рисунок 21, 22). Монтажная арматура устанавливается по технологическим соображениям и может быть продольной и поперечной. Она предназначена для распределения усилия между отдельными стержнями рабочей продольной арматуры – распределительная арматура, или для сохранения проектного положения продольной и поперечной арматуры в конструкциях при бетонировании – монтажная арматура.

39

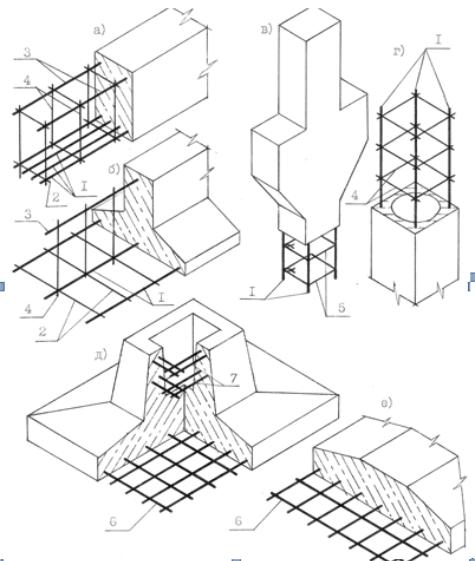

Рисунок 21 – Армирование железобетонных конструкций:

а – балок; в, г – колонн, д, е, б – фундаментов; 1- рабочая продольная арматура; 2 – конструктивная; 3 – монтажная; 4 – поперечная (рабочая) арматура;

5 – хомуты; 6 – сетка подошвы фундамента; 7 – сетки стакана

По способу изготовления различают горячекатаную стальную арматуру класса S400 и холоднотянутую проволочную арматуру класса S500. По виду поверхности различают гладкую арматуру и арматуру периодического профиля.

Арматурные изделия – изделия, состоящие из соединенных между собой арматурных стержней (сваркой, вязальной проволокой). Можно выделить следующие виды арматурных изделий: каркасы пространственные, каркасы плоские, сетки. По способу изготовления арматурных сеток и каркасов различают сварные и вязаные арматурные изделия (рисунок 22).
