3.2 Теплотехнический расчет покрытия
Назначение здания: административное.
В здании проектируем скатную стропильную крышу с холодным чердаком. Согласно рисунку 2 конструкция покрытия содержит следующие слои, считая от нижней поверхности:
- несущая конструкция;
- пароизолирующий слой;
- теплоизолирующий слой;
- цементно-песчанный слой.

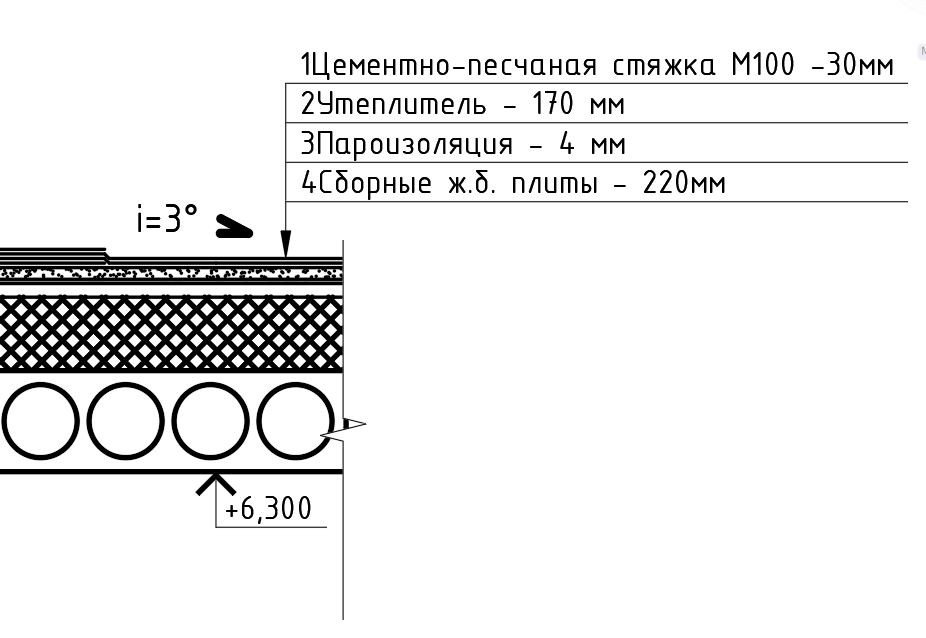

Конструкция кровельного покрытия изображена на рисунке 2.
Рисунок 2- конструкция кровли
Расчет выполнен для климатических условий г. Канска.
Приведенное сопротивление теплопередаче покрытия для условий города Канска должно быть не менее нормируемого значения, определяемого из условия градуса-суток Dd, (0C·сут) в течение отопительного периода и определяется по формуле (1).
Принимаем: tint= 18 0С;
tht = -8,8 0С;
zht= 237 сут.
Подставим значения в формулу (1), получим
Dd= (18-(-8,8))·237= 6351,6 = 6352 0C·сут
Вычисляем нормируемое значение сопротивления теплопередачи ограждения Rreq, м2· 0С/Вт, по формуле (2).
Принимаем: а = 0,00035;
b = 1,3;
Dd = 6352 0C·сут.
Подставим эти значения в формулу (2), получим
Rreq = 0,00035 . 6352+2,2 = 3,5 м2 . 0С/Вт
Нормируемое сопротивление теплопередаче Rreq, м2 . 0С/Вт, должно быть меньше общего сопротивления теплоотдаче Rо, м2 . 0С/Вт, которое определяется по формуле
Принимаем: αint = 8,7 Вт/(м2·0С);
αext = 12 Вт/(м2·0С);
δцпр = 0,03 м;
δп.и. = 0,004 м;
δж/б = 0,22 м;
λж/б = 1,92 Вт/м2 0С;
λп.и. = 0,17 Вт/м2 0С;
λцпр = 0,76 Вт/м2 0С;
λут = 0,043 Вт/м2 0С.
Определяем толщину теплоизоляционного слоя покрытия
5,4= 1/8,7+0,03/0,76+δут/0,043+0,004/0,17+0,22/1,92+1/12
Рассчитаем необходимую толщину утеплителя – техноруф
3,5 = 0,11 + 0,04+δут/0,043+0,02+0,02+0,08
3,5= 0,365 + δут /0,043
3,5– 0,365 = δут/0,043
3,15 = δут/0,043
δут =3,15. 0,043
δут= 0,13 м
Принимаем толщину теплоизоляционного слоя δут = 15 см. Для определения общего сопротивления, подставляем рассчитанное значение толщины утеплителя в формулу (3)
Ro = 1/8,7+0,03/0,76+0,15/0,043+0,004/0,17+0,22/1,92+1/12= 3,86м2 . 0С/Вт
Должно соблюдаться условие (4)
Принимаем: Rreq =3,5 м2 . 0С/Вт; R0 =3,86м2 . 0С/Вт
Подставим значения в условие (4), получим
3,5 м2 . 0С/Вт < 3,86м2 . 0С/Вт
Наружные ограждающие конструкции здания, должны удовлетворять расчетному температурному перепаду, между температурой внутреннего воздуха, и температурой наружного воздуха. Расчетный перепад температур ∆t0, 0С, между температурой внутренней поверхности ограждения конструкции определяется по формуле (5).
Принимаем: n = 1;
tint = 18 0С;
text = -420С;
R0 = 3,5 м2 . 0С/Вт;
αint = 8,7 Вт/(м2·0С).
Подставим значения в формулу (5), получим
∆t0 = [1·(18 + 42)]/(3,5 · 8,7) = 1,27 0C
Сравниваем расчётный перепад температуры ∆t0 ,0С, с нормируемым ∆tn,0С. Должно выполняться условие (6)
Для общественных зданий ∆tn = 3,0 0С.
Подставим значения в условие (6), получим
1,27 0С < 3,0 0C
Условие выполняется, толщина утепляющего слоя достаточна.
Определяем температуру на внутренней поверхности ограждения τsi,0С, по формуле (7).
Принимаем: tint = 18 0С;
n = 1;
text = -420С;
R0 = 3,5 м2 . 0С/Вт;
αint = 8,7 Вт/(м2·0С).
Подставим значения в формулу (7), получим
τsi = 18-[1·(18 + 42)]/(5, · 8,7)= 12 0С
Температура внутренней поверхности ограждения τsi, 0С, должна быть не ниже температуры точки росы td, 0С, которая определятся по условию (8).
Для зданий с внутренней температурой воздуха tint=180С, при нормальном влажностном режиме помещения φ=60%, принимаем температуру точки росы - td =12 0С.
Подставим значения в условие (8), получим
12 0C < 120С
Условие расчета выполняется. Следовательно, принимаем толщину утеплителя 150 мм.
