Лаболаторная работа. Испытание образца на растяжение при статическом нагружении / Лаболаторная работа 1

Приложение 1

Кафедра «ТМ и ИГ»

«Испытание образца на растяжение при статическом нагружении»

студент___________ группа ___________ курс ___________

М атериал: Ст3

а)до опыта б)после опыта

d₀ = 10 мм d_K = 5,8 мм

l₀ = 60 мм l_K = 81,5 мм

F₀ = 78,5 мм² F_K = 26,4 мм²

V₀ = 4710 мм³

Вид зоны разрушения:

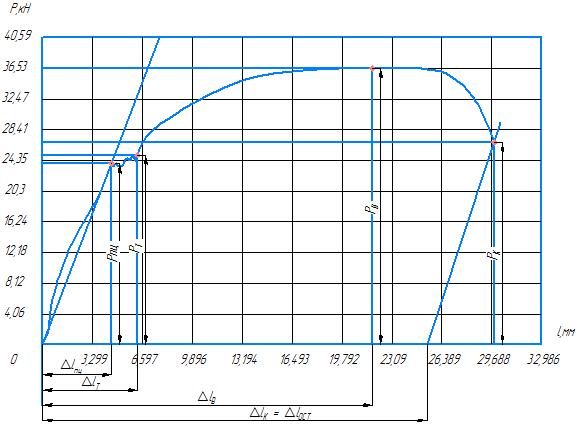

Вид первичной диаграммы:

Данные полученные из первичной диаграммы :

P_пц = 24,3 кH l_пц= 4,6 мм = l_пц/l₀ = 4,6/60 = 0,07

P_Т = 25 кH l_Т= 6 мм = l_пц/l₀ = 6/60 = 0,1

P_В = 36,53 кH l_В= 21,5 мм = l_пц/l₀ = 21,5/60 = 0,35

P_К = 27 кH l_К= 25 мм = l_пц/l₀ = 25/60 = 0,41

Остаточное удлинение образца l_ост= 25 мм

Затраченная работа А = ·P_max·Δℓ_к = 0,85 ⋅ 36,53 ⋅ 25 = 776,26

Основные характеристики материала:

характеристики упругости и прочности:

_пц = МПа _т = МПа

_K = МПа _B = Мпа

Мпа

характеристика пластичности:

=

=

характеристика статической вязкости:

а = А / V₀ =776,26 / 4710 = 0,16

Условная и истинная диаграмма растяжения:

Студент ________________ Преподаватель ________________
