3-1 Основи технічного захисту інформації / ЛБ-02

Міністерство освіти і науки України

Харківський національний університет

радіоелектроніки

Звіт з лабораторної роботи №2

з дисципліни «Основи технічного захисту інформації»

з теми: “Захист мовної інформації від витоку по акусто-радіоелектронним каналам методом радіомоніторингу“

Харків 2019

1. Мета і завдання лабораторної роботи

Мета: дослідження можливостей захисту мовної інформації від витоку по акусто-радіоелектронним каналах методом радіомоніторингу із застосуванням скануючого приймача AR5000А і придбання навичок роботи проведення радіомоніторингу.

2. Основнітехнічні характеристики приймача

Діапазон робочих частот	10 кГц ~ 3000 МГц (мінімальне значення частоти, яку можна ввести з клавіатури – 5 кГц)
Режими демодуляції	АМ, FМ, ВБП, НБП, ТЛГ
Полоса пропускання	3 кГц, 6 кГц, 15 кГц, 30 кГц, 110 кГц и 220 кГц
Швидкість сканування	25 каналів у секунду в звичайному режимі роботи 45 каналів в секунду (макс.) в режимі CyberScan
Швидкість пошуку	25 кроків в секунду в звичайномурежиміроботи 45 кроків в секунду (при величині шагу не більше за 100 кГц) в режимі CyberSearch
Джерело живлення	Номінальна напруга 13,5 В постійного току (12 ~ 16 В) при тоці нагрузки не більше 1 А
Розміри	217 (Ш) х 100 (В) х 260 (Г) мм без врахування выступаючих деталей
Маса	3,5 кг

Таблиця 2.1 – Основні технічні характеристики приймача AR5000A

3. Функціональна схема проведення вимірювань

На даній лабораторній роботі було виконано пошук тестового сигналу з використанням основної ручки налаштування. В якості джерела шуканого сигналу було використано АМ-сигнал з коефіцієнтом глубини модуляції 100% з частотою модулюючого сигналу 120 МГц, який випромінюється антеною генератору Marconi 2022. Далі було знайдено частоту тестового сигналу та його рівень в дБ за стрілочним індикатором.

Наступним кроком було з’єднання приймача AR5000А ноутбуком. Використовуючи програмний продукт "SkanMaster", було виконано пошук тестового сигналу, спектрограму якого потім було задокументовано і відображено на рис. 2.1. Далі за споктраграмою було визначено частоту тестового сигналу та його рівень в дБ.

Параметри	Прилади для вимірювання
	Індикатори приймача AR5000А	Програмно-апаратний комплекс
Несуча частота, МГц	120	120
Рівень сигналу, дБ	+38	+50

Таблиця 2.1 – Результати вимірюваннь через ПО та через індикатори приймача AR5000А

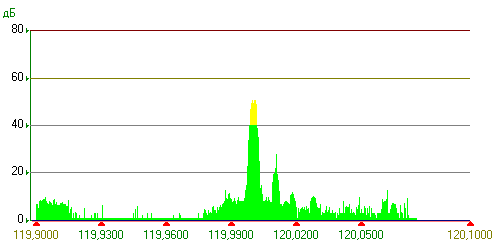

Рисунок. 3.1 - спектограма тестового сигналу

Умови проведення пошуку тестового сигналу:

Початкова частота: 119,9000 МГц

Кінцева частота: 120,1000 МГц

Крок сканування: 0,1 кГц

Смуга аналізу: 3 кГц

Поріг відкриття: 0 дБ

Затримка на сигналі: 0 с

Затримка після сигналу: 0 с

Режим сканування: стандартний

Переглядаючи дану спектрограму, помітно, що на ній помітно велику кількість шумів, на які на даному етапі ми не звертаємо уваги, проте при реальному спектральному аналізі радіохвиль, що проходять через дане приміщення, ми б звертали увагу на кожну з цих шумів.

4. Частотная панорама джерел радіо випромінювання

За допомогою апаратного комплексу було проведено дослідження джерел радіовипромінювання в діапазоні від 100 до 110МГц, в процесі чого знято панораму джерел.

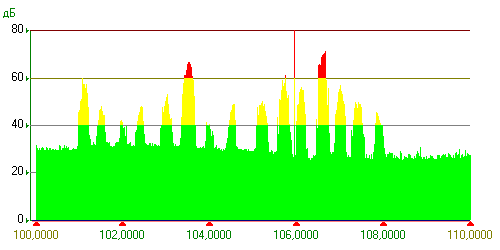

Рисунок 4.1 – Панорама джерел радіо випромінювання в діапазоні від 100 до 110МГц

Апаратні налаштування комплексу:

Початкова частота: 100,0000 МГц

Кінцева частота: 110,0000 МГц

Крок сканування: 20 кГц

Смуга аналізу: 110 кГц

Поріг відкриття: 0 дБ

Затримка на сигналі: 0 с

Затримка після сигналу: 0 с

Режим сканування: стандартний

Номер радіостанції	Частота, МГц	Рівень сигналу, Дб	Назви станцій
1	101,2	60	Радіо NRJ
2	101,5	48	Перец FM
3	102	41,5	Хит FM
4	102,4	47	KISS FM
5	103,2	55	Пятница
6	103,5	64	Шансон
7	104	40,1	Радио 24
8	104,5	51	Наше радио
9	105,2	51,5	Люкс фм
10	105,8	61	Улюблене радио
11	106,1	58	Авторадио
12	106,6	71	Бизнес Радио
13	107,1	58	Ера фм
14	107,4	49	Європейська станція
15	107,9	43	Радіо мелодія

Таблиця 4.1 – Результати знайдених FM станцій знайдених у діапазоні частот від 100 до 110 ГГц

5. Висновки

Висновок: В ході виконання лабораторної роботи я дослідив можливості захисту речової інформації від витоку акусто-радіоелектронним каналами методом радіомоніторингу з використанням скануючого приймача AR5000A та отримав навики роботи при проведені радіомоніторингу

За його допомогою було проведено два тестових пошуки, перший з них – пошук тестового сигналу, що був штучно створений. AR5000A без проблем знайшов сигнал. За допомогою приймача було проведено спостереження за тим, як штучний тестовий сигнал при збільшенні його активності перекриває сигнали від FM станції, що працювала на діапазоні 120 МГц. Після знаходження даного сигналу, та підключення приймача до ноутбуку, було знято панораму штучного сигналу. За допомогою цього апаратного комплексу можна зробити звіт, у якому одразу буде надруковано панораму сигналу а також умови, при яких було проведено дослідження і час. Після цього було знято панораму діапазону всіх FM сигналів, що знаходяться в діапазоні від 100 до 110 ГГц.

Кількість радiо сигналів достатньо велика, з чого можна зробити висновок, що радіоелектронні FM канали міста Харкова щільно стоять друг біля друга, і їх рівень сигналу є достатнім для їх прослуховування у гарній якості.
