3-1 Основи технічного захисту інформації / ЛБ-01_2

Міністерство освіти і науки України

Харківський національний університет радіоелектроніки

Кафедра ІКІ імені В.В. Поповського

Звіт з лабораторної роботи №1

З дисципліни «Основи технічного захисту інформації»

На тему «Визначення коефіцієнтів звукоізоляції в захищаємому

приміщенні»

м. Харків, 2019

Мета роботи:

Закріпити знання про технічні канали витоку мовної конфіденційної інформації і вироблення практичних навичок роботи з контрольно-вимірювальною апаратурою, яка реєструє акустичні коливання в різних середовищах їх поширення. Завданням лабораторної роботи є проведення інструментально-розрахункової оцінки захищеності приміщення від витоку мовної конфіденційної інформації по акустичному каналу.

Хід роботи:

Рис. 1 — Розміщення обладнання в зоні контрольної точки.

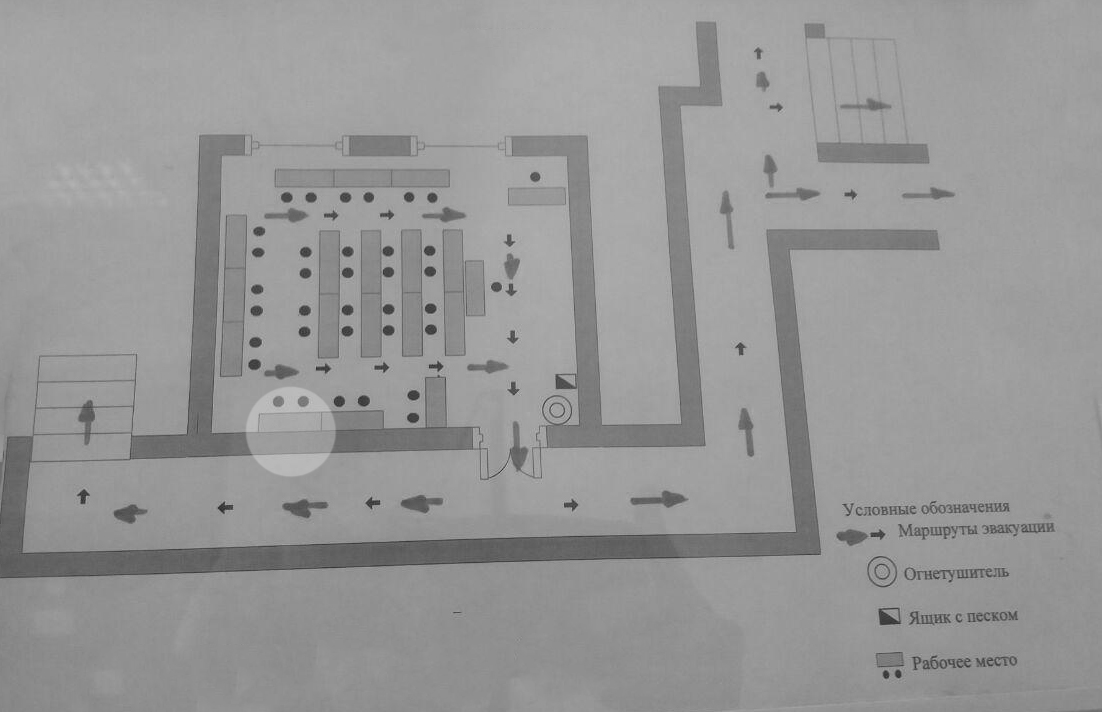

Рис. 2 — План приміщення. Білим кругом вказана контрольна точка. З одного боку стіни було розташоване обладнання, з іншого проводилися вимірювання.

Таблиця 1 — Результати вимірювань в контрольній точці.

№ октавної смуги (i)	Виміряний рівень акустичного сигналу в приміщенні LСi1, дБ	Виміряний рівень акустичного сигналу в контрольній точці LСi2, дБ	Октавні рівні звукоізоляції в контрольній точці Zi , дБ	Висновок щодо виконання вимог щодо захисту
1	85	64	21	Не виконуються
2	90	57	33	Не виконуються
3	95	58	37	Не виконуються
4	93	60	33	Не виконуються
5	89	56	33	Не виконуються

Стіна, задіяна під час вимірювань, складається з цегляної кладки, заштукатурені з двох сторін. Товщина конструкції дорівнює 0,5 цегли.

Таблиця 2 — Значення коефіціенту звукоізоляції

Вид конструкції	Товщина конструкції	Значення коефіцієнта звукоізоляції Zi, дБ для середньогеометричної частоти, Гц
		250	500	1000	2000	4000
Заштукатурена з двох сторін цегляна кладка	0,5 цегли	40	42	48	54	60

Висновок:

Приміщення не є захищеним, бо не дотримується мінімальний рівень звукоізоляції для усіх варіантів частоти. Для захищеності необхідно виконати одну або декілька з перерахованих порад:

• Збільшити товщину конструкції;

• Забезпечити звукоізоляцію акустичних сигналів;

• Забезпечити звукопоглинання акустичної хвилі;

• Забезпечити зашумлення приміщення або твердого середовища поширення іншими звуками (шумами, перешкодами), що забезпечують маскування акустичних сигналів.

Таким чином, енергетичне приховування акустичних сигналів забезпечується шляхом застосування способів і засобів, що зменшують енергію носія на вході акустичного приймача зловмисника або збільшують енергію перешкод.
