Схемы и таблицы
.docx3. Схема установки
Рисунок 1 - Схема установки для регулирования угловой скорости электропривода с двигателем постоянного тока независимого возбуждения
4. Перечень элементов схемы
Таблица 1 – Перечень элементов схемы
Обозначения на схеме |
Наименование |
Кол. |
Примечание |
А1 |
Амперметр М 381 |
1 |
10-0-10 А, 1,5 |
А2 |
Амперметр М 381 |
1 |
1 А, 1,5 |
А3 |
Амперметр М 381 |
1 |
1 А, 1,5 |
А4 |
Амперметр М 381 |
1 |
10 А, 1,5 |
G1 |
Двигатель постоянного тока 2ПН 100 МП 1М 10001 |
1 |
0,75 кВт, 220 В, 1500 об/мин |
G2 |
Тахогенератор |
1 |
|
M |
Двигатель постоянного тока 2ПН 100 МП 1М 10001 |
1 |
0,75 кВт, 220 В, 1500 об/мин |
R1 |
Реостат |
12 |
15 Ом, 5 А |
R2 |
Реостат |
1 |
1000 Ом, 0,4 А |
R3 |
Реостат |
12 |
15 Ом, 5 А |
T |
Автотрансформатор АОСН-8А |
1 |
220 В, 8 А |
V1 |
Вольтметр М 381 |
1 |
300 В, 1,5 |
V2 |
Вольтметр М 381 |
1 |
300 В, 1,5 |
3. Схема установки
Рисунок 1 - Схема установки для управления пуском и торможением электропривода с ДПТ НВ. Силовые цепи
Рисунок 2 - Схема установки для управления пуском и торможением электропривода с ДПТ НВ. Цепи управления
4 Перечень элементов схемы
Таблица 1 – Перечень элементов схемы
Обозначения на схеме |
Наименование |
Кол. |
Примечание |
А1 |
Амперметр М 367 |
1 |
1 А, 1,5 |
А2 |
Амперметр М 367 |
1 |
1 А, 1,5 |
G1 |
Двигатель постоянного тока 2ПП 100МГ1М1001 |
1 |
0,75 кВт, 220 В, 1500 об/мин |
G2 |
Тахогенератор |
1 |
|
KM1 |
Контактор |
1 |
|
KM2 |
Контактор |
1 |
|
КМУ1 |
Контактор |
1 |
|
КМУ2 |
Контактор |
1 |
|
КТ |
Реле времени |
1 |
220В, 1,3 с |
КV |
Реле напряжения |
1 |
220 В |
M |
Двигатель постоянного тока 2ПП 100 МГ 1М1001 |
1 |
0,75 кВт, 220 В, 1500 об/мин |
Р |
Прибор быстродействующий М3013-4 |
1 |
|
R1 |
Реостат |
1 |
15 Ом, 5 А |
R2 |
Реостат |
1 |
15 Ом, 5 А |
RТ |
Реостат |
1 |
15 Ом, 5 А |
RУ1 |
Резистор |
1 |
300 Ом |
RУ2 |
Резистор |
|
300 Ом |
T |
Автотрансформатор АОСН-8А |
1 |
220 В, 8 А |
V1 |
Вольтметр М 367 |
1 |
300 В, 1,5 |
V2 |
Вольтметр М 367 |
1 |
300 В, 1,5 |
3. Схема установки
Рисунок 1 - Схема установки для управления пуском и торможением электропривода с ДПТ НВ. Силовые цепи
3. Схема установки
Рисунок 1 - Схема установки для управления пуском и торможением электропривода с АД
4. Перечень элементов схемы
Таблица 1 – Перечень элементов схемы
Обозначения на схеме |
Наименование |
Кол. |
Примечание |
А1, А2 |
Амперметр М 381 |
2 |
0-20 А, 1,5 |
А3 |
Амперметр М 381 |
1 |
0-10 А, 1,5 |
А4 |
Амперметр М 381 |
1 |
0-1 А, 1,5 |
G1 |
Двигатель постоянного тока 2ПП 100МГ1М1001 |
1 |
0,75 кВт, 220 В, 1500 об/мин |
G2 |
Тахогенератор |
1 |
|
KM1, КМ2 |
Контактор |
2 |
220 В, 50 Гц |
KMУ1, КМУ2 |
Контактор |
2 |
220 В, 50 Гц |
КТ1, КТ2, КТТ |
Реле времени 218 УХЛ4 |
3 |
220 В, 0,1-0,3 с |
KV1, KV2 |
Реле напряжения МКУ 4В-С |
2 |
220 В |
КV3 |
Реле напряжения РПУ1 |
1 |
220 В |
КТЦ |
Реле времени 218-04 |
1 |
0,1-3 с, 220 В |
M |
Асинхронный двигатель НТОМ-6 |
1 |
1 кВт, 220 В, 885 об/мин |
Q1, Q2, Q3 |
Переключатель ТВ 1-2 |
3 |
220, 5 А |
R1 |
Реостат |
1 |
150 Ом, 5 А |
R2 |
Реостат |
1 |
1000 Ом, 0,4 А |
RТ |
Реостат |
1 |
150 Ом, 5 А |
RУ2 |
Реостат |
1 |
300 Ом |
SB1, SB2 |
Кнопка |
2 |
220 В, 6 А |
T1-T3 |
Автотрансформатор АОСН-Л-8ЛСТ |
3 |
220 В, 8 А |
V1 |
Вольтметр М 365-1 |
1 |
250 В, 1,5 |
V2 |
Вольтметр М 3381 |
1 |
300 В, 1,5 |
3. Схема установки
Рисунок 1 - Схема установки для управления пуском и торможением электропривода с АД
4. Перечень элементов схемы
Таблица 1 – Перечень элементов схемы
Обозначения на схеме |
Наименование |
Кол. |
Примечание |
А1, А2 |
Амперметр М 381 |
2 |
0-20 А, 1,5 |
А3 |
Амперметр М 381 |
1 |
0-10 А, 1,5 |
А4 |
Амперметр М 381 |
1 |
0-1 А, 1,5 |
G1 |
Двигатель постоянного тока 2ПП 100МГ1М1001 |
1 |
0,75 кВт, 220 В, 1500 об/мин |
G2 |
Тахогенератор |
1 |
|
KM1, КМ2 |
Контактор |
2 |
220 В, 50 Гц |
KMУ1, КМУ2 |
Контактор |
2 |
220 В, 50 Гц |
КТ1, КТ2, КТТ |
Реле времени 218 УХЛ4 |
3 |
220 В, 0,1-0,3 с |
KV1, KV2 |
Реле напряжения МКУ 4В-С |
2 |
220 В |
КV3 |
Реле напряжения РПУ1 |
1 |
220 В |
КТЦ |
Реле времени 218-04 |
1 |
0,1-3 с, 220 В |
M |
Асинхронный двигатель НТОМ-6 |
1 |
1 кВт, 220 В, 885 об/мин |
Q1, Q2, Q3 |
Переключатель ТВ 1-2 |
3 |
220, 5 А |
R1 |
Реостат |
1 |
150 Ом, 5 А |
R2 |
Реостат |
1 |
1000 Ом, 0,4 А |
RТ |
Реостат |
1 |
150 Ом, 5 А |
RУ2 |
Реостат |
1 |
300 Ом |
SB1, SB2 |
Кнопка |
2 |
220 В, 6 А |
T1-T3 |
Автотрансформатор АОСН-Л-8ЛСТ |
3 |
220 В, 8 А |
V1 |
Вольтметр М 365-1 |
1 |
250 В, 1,5 |
V2 |
Вольтметр М 3381 |
1 |
300 В, 1,5 |
7.
Электромеханическая характеристика
электропривода с ДПТ НВ

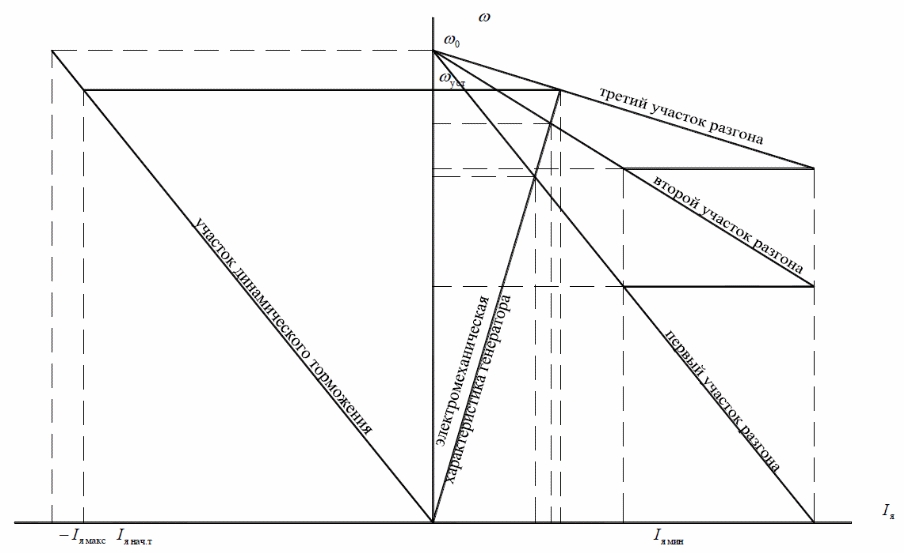

Рисунок 7.1 - Электромеханическая характеристика электропривода с ДПТ НВ
6.
Электромеханическая характеристика
электропривода с ДПТ НВ

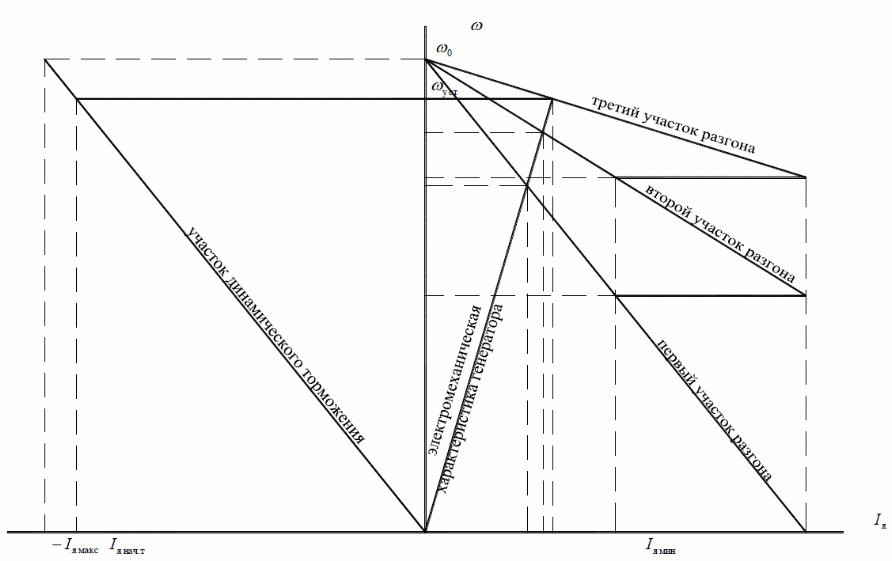

Рисунок 6.1 – Электромеханическая характеристика электропривода с ДПТ НВ
7
.
Диаграмма движения электропривода с
ДПТ НВ
Рисунок 7.1 – Диаграмма движения электропривода с ДПТ НВ
6. Механические характеристики электропривода с АД
Рисунок 6.1 – Механическая характеристика электропривода с АД
6. Механическая характеристика электропривода с АД
Рисунок 6.1 – Механическая характеристика электропривода с АД
7. Диаграмма движения электропривода с АД
Рисунок 7.1 – Диаграмма движения электропривода с АД
3. Схема установки
Рисунок 3.1 – Схема защитной панели типа ПЗК41
3. Схема установки
Рисунок 3.1 – Схема кнопочного управления электроприводом тихоходного лифта
3. Схема установки

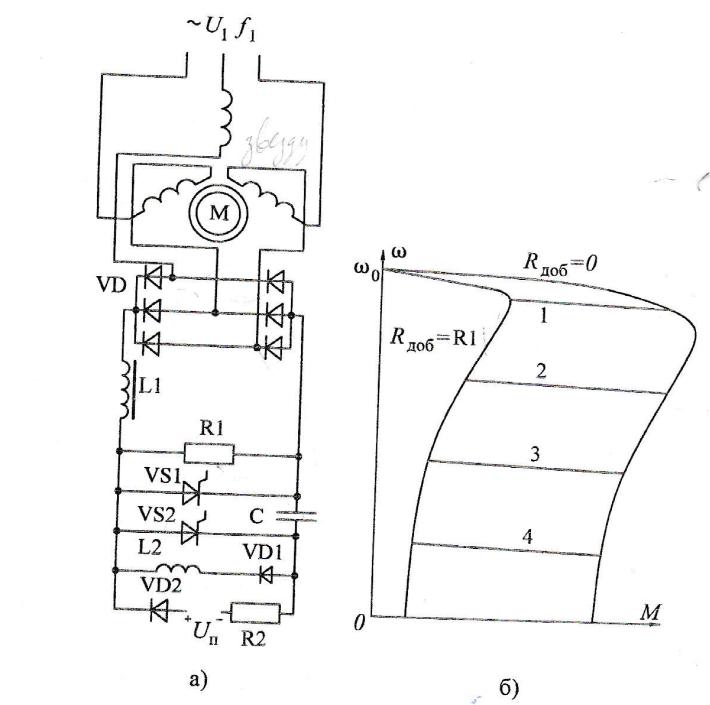

Рисунок 3.1 – Принципиальная схема (а) и механическая характеристика (б) асинхронного двигателя при регулировании сопротивления резистора в цепи выпрямленного тока статора.
3.
Схема установки
а)
б)
Рисунок 3.1 – Схема автоматического управления синхронным двигателем компрессора (а) и автоматизированного регулирования насоса выпарной щелочной установки (б)
