3.Расчетная часть
Распылительная сушилка
Исходные данные:
Q = 2 м3/с
ρ = 1,29 кг/м3
μ = 17,3 Па*с
dм = 16 мкм
lg δч = 0,25
Свх = 10 г/м3
ρч = 2600 кг/м3
η = 0,8
Исходя из заданного размера частиц пыли (dм = 16 мкм), выберем тип циклона
Циклон: ЦН-15У
ωоп = 3,5 м/с
d50т = 6 мкм
lg δт η = 0,283
Определяем диаметр циклона по формуле (1):
D= ;
D=
По таблице 2 выбираем ближайшее значение типового диаметра Dц = 0,9 м
ωр = = 3,144 м/с
100 = 10 % <15% - проверка выполняется
d50 = 6 = 5,897 мкм
d50 = 5,897 мкм < dм = 16 мкм – проверка выполняется
Х = = 1,148
Ф(Х) рассчитывается по формуле для Х>0,6
Ф(Х)=
Ф(Х) = 1-1/ (5,8*1,148+0,5)= 0,86
η = = 0,93 η> 0,80
ξ = 1×0,93×155= 144,15
∆Р = 144,15× = 919,05 Па
N = = 3446,44 Вт
0,93) =0,7 г/м3
Выводы:
Циклон ЦН-15У;
Dц = 0,9 м;
η = 0,93;
N = 3446,44 Вт;
Свых = 0,7 г/м3
4. Ответы на контрольные вопросы:
1. Дайте определение понятию «аэрозоль». Какие виды аэрозолей
существуют и чем различаются?
Аэрозоль- – дисперсные системы, состоящих из мелких частиц, взвешенных в воздухе или другом газе (пыль, дым, туман, смог). (ГОСТ Р 51109-97)
Естественные аэрозоли образуются под действием природных сил, например при вулканических извержениях, сочетании эрозии почвы с ветром, явлениях в атмосфере.
Искусственные аэрозоли образуются в результате хозяйственной деятельности человека, например газовый баллончик.
Промышленные аэрозоли образуются в производственных процессах и являются нежелательными отходами производственной деятельности общества, оказывающими неблагоприятное влияние на окружающую среду и здоровье населения.
2. Основные характеристики пыли. Что такое дисперсный состав пыли?
Какими показателями определяется?
Характеристика пыли. Мелкие твёрдые частицы органического или минерального происхождения. К пыли относят частицы меньшего диаметра от долей микрона и до максимального — 0,1 мм. Более крупные частицы переводят материал в разряд песка, который имеет размеры от 0,1 до 5 мм.
Дисперсный состав пыли Распределение частиц пыли по размерам, характеризуемое относительным содержанием фракций или параметрами функций, описывающих указанное распределение

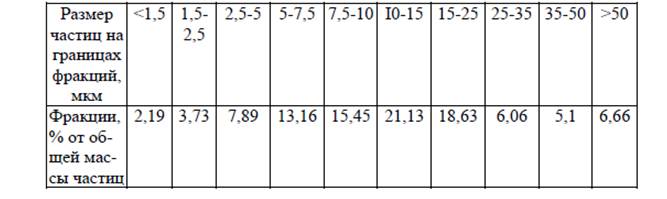

Дисперсный состав пыли представляют в виде таблицы или графика. В таблице дается распределение пыли по фракциям в процентах от общей массы. Пример приведен в рис 1.
Рис. 1 - Дисперсный состав пыли
3. К какому типу пылеуловителей относятся циклонные аппараты?
Циклонный пылеуловитель относиться к инерционному принципу очистки (с использованием центробежной силы) и к гравитационному (работают по принципу силы тяжести).
4. Преимущества и недостатки циклонных аппаратов.
Циклоны просты в разработке и изготовлении, надёжны, высокопроизводительны, могут использоваться для очистки агрессивных и высокотемпературных газов и газовых смесей. Недостатками являются высокое гидравлическое сопротивление, невозможность улавливания пыли с малым размером частиц и небольшая долговечность (особенно при очистке газов от пыли с высокими абразивными свойствами).
