Допополнение к методичке по сейсморазведке

СПБГУАП группа 4736 https://new.guap.ru

После того, как Вы загрузите все 7 файлов следует открыть справа вкладку Таблица и в столбец Rx внести координаты сейсмоприёмников. Сейсмоприёмник, подключённый к 1 каналу сейсмостанции традиционно получает координату 0. Расстояние между сейсмоприёмниками 2м. Следовательно столбец Rx заполняется следующими координатами: 0, 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22.

В этой системе координат (по порядку следования файлов) координаты пунктов возбуждения следующие -6, 0, 6, 12, 18, 22, 28. Эти координаты (в этом порядке) следует внести в Инструменты ---->Редактировать позиции источников.

СПБГУАП группа 4736 https://new.guap.ru

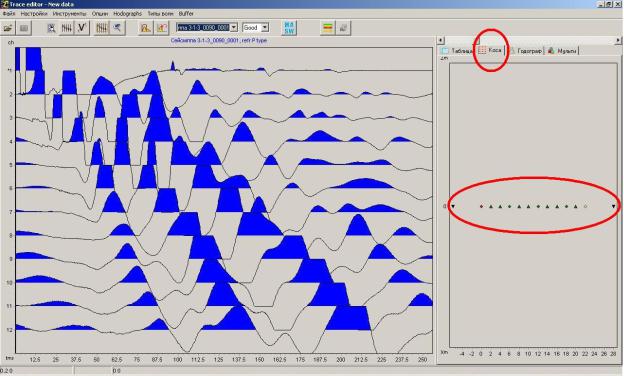

Проконтролировать всё это можно в правой части на вкладке Коса.
