Тема 6. БУРОВЫЕ ПРОМЫВОЧНЫЕ ЖИДКОСТИ

СПБГУАП группа 4736 https://new.guap.ru

частиц дисперсной фазы по их размерам существуют оптимальные соотношения, обеспечивающие наименьшую скорость фильтрации. Для таких соотношений каждая группа более мелких частиц обеспечивает перекрытие просветов между частицами следующей группы частиц большего размера.

Кроме этого способа уменьшения скорости фильтрации существуют и физико-химические способы. Так, если частицы дисперсной фазы не защищены от коагуляции, они будут слипаться друг с другом и образовывать рыхлые агрегаты, легко проницаемые для дисперсионной среды. Фильтрационная корка, образованная такими агрегатами, также будет легко пропускать через себя фильтрат.

Принятие мер, обеспечивающих защиту частиц дисперсной фазы от агрегативной неустойчивости, обеспечивает получение дисперсной системы, не содержащей рыхлых агрегатов.

Фильтрационная корка в такой системе будет образована частицами,

плотно прилегающими друг к другу, а следовательно, будет малопроницаемой.

В отличие от рыхлой упаковки частиц в корке, образованной агрегатами, эту упаковку называют компактной. Когда защита обеспечивается добавлением высокомолекулярных и высоко гидрофильных органических соединений, их частицы также принимают участие в процессе коркообразования, заполняя более мелкие просветы, остающиеся между частицами дисперсной фазы, и еще более снижая проницаемость корки.

Следующим фактором, определяющим скорость фильтрации, является вязкость дисперсионной среды. С увеличением вязкости сопротивление фильтрата течению через поры фильтрующей поверхности возрастает, а

следовательно, уменьшается скорость фильтрации. Указанные высокомолекулярные органические соединения при растворении в воде значительно повышают вязкость, снижая скорость фильтрации.

На процесс фильтрации существенно влияет величина давления, перепад которого и вызывает фильтрацию. По характеру этого влияния все фильтрационные корки делятся на несжимаемые и сжимаемые.

СПБГУАП группа 4736 https://new.guap.ru

Во первых скорость фильтрации возрастает с увеличением перепада давления сначала быстро, затем все медленнее. Для сжимаемых корок вначале зависимость та же, однако при достижении определенного критического давления на корку, образованную в этих случаях частицами, слабо связанными друг с другом, последние перегруппировываются, обеспечивая более компактную упаковку. Скорость фильтрации снижается.

Значительно влияет на процесс фильтрации температура.

Различают статическую и динамическую фильтрацию. В первом случае единственным видом движения дисперсной системы над фильтрующей поверхностью является ее постепенное поступление в пористую среду. При динамической фильтрации дисперсная система принудительно, например с помощью мешалки, перемещается относительно фильтрующей поверхности и при достаточно высокой скорости размывает фильтрационную корку.

Уменьшение толщины последней вызывает рост скорости фильтрации.

Существующие приборы для измерения водоотдачи делятся на работающие под давлением и работающие под вакуумом. Первые подразделяются на приборы, измеряющие статическую водоотдачу, и приборы,

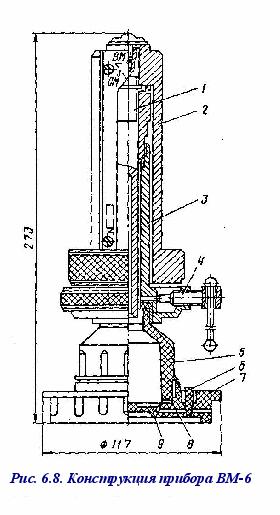

измеряющие динамическую водоотдачу (в процессе циркуляции над фильтром). Последние сложны и пока используются лишь в научных исследованиях наиболее распространенным в практике разведочного бурения приборам относятся ВМ-6 (рис. 6.8.), в которых водоотдача измеряется в статическом состоянии при перепаде давления 0,1 МПа. За показатель фильтрации принимается количество жидкости, отфильтровавшейся через круглый бумажный фильтр площадью 28 см2 за 30 мин.

СПБГУАП группа 4736 https://new.guap.ru

6.7.5. ОПРЕДЕЛЕНИЕ ЛИПКОСТИ ФИЛЬТРАЦИОННОЙ КОРКИ

Неоднократно предпринимались попытки ввести в практику исследования буровых растворов определение такого параметра, как липкость глинистой корки. Однако из-за несовершенства предложенных методов и конструкций приборов определение и анализ этого показателя свойств раствора распространения на промыслах не получили.

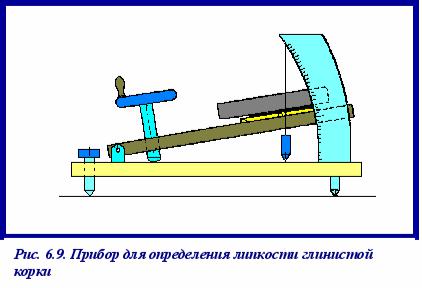

Липкость определяют следующим образом (рис. 6.9.). Фильтр с глинистой коркой кладут на столик. На корку кладут стальной брусок квадратного сечения со стороной квадрата, равной 10 мм; вес бруска 6 г, длина

64 мм. Вращением упорного винта увеличивают угол отклонения столика от горизонтали. С увеличением угла отклонения увеличивается составляющая сила тяжести бруска, стремящаяся сдвинуть брусок с глинистой корки. Когда

СПБГУАП группа 4736 https://new.guap.ru

эта составляющая сила преодолеет липкость корки, брусок соскользнет с нее.

Тангенс угла наклона, при котором брусок соскользнет с глинистой корка,

считается показателем липкости корки. Шкала прибора отмечает не величину угла отклонения, а его тангенс.

Этот метод определения липкости глинистой корки может быть применен и для фильтрационных корок промывочных жидкостей других видов.

6.7.6. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ПЕСКА

Под песком понимается количество (объем) всех крупных частиц,

имеющихся в промывочной жидкости. Сюда относятся собственно песок,

грубодисперсные частицы выбуренной породы и исходной твердой фазы промывочной жидкости. Содержание песка обозначается обычно буквой П,

измеряется в %.

Таким образом, содержание песка характеризует устойчивую загрязненность промывочной жидкости твердыми включениями. Чрезмерное содержание песка приводит к абразивному износу гидравлического оборудования и бурового снаряда, уменьшению механической скорости бурения. Содержание песка определяют с помощю отстойника ОМ-2 (рис.6.10).

Для промывочных жидкостей нормальным считается содержание песка до 4%.

СПБГУАП группа 4736 https://new.guap.ru

6.7.7. СОДЕРЖАНИЕ ГАЗА

Содержание газа в растворе обозначается буквой Г и измеряется в процентах (%). Пузырьки, находящиеся в промывочной жидкости, могут состоять из естественного газа, проникшего в жидкость из стенок скважины или из выбуренной породы. В некоторых случаях газ находится в растворенном состоянии и вследствие уменьшения давления по сравнению с давлением в скважине вскипает, образуя пузырьки. Иногда это пузырьки воздуха,

захваченного на дневной поверхности или внесенного насосами, которые захватывают воздух при незаполненных приемах.

Наличие пузырьков в промывочной жидкости легко обнаружить, нанеся небольшое количество ее на стеклышко, по поверхности которого жидкость может стекать. Пузырьки видны при рассмотрении жидкости на свету. Их можно заметить также на поверхности жидкости, протекающей по желобам или стекающей по доске, лопате при извлечении их из жидкости, при этом наблюдается рябь, напоминающая кипение жидкости. Содержание газа необходимо знать, чтобы контролировать начинающееся газопроявление в

СПБГУАП группа 4736 https://new.guap.ru

скважине и способность жидкости оказывать на забой давление. Присутствие газа ухудшает работу насосов, увеличивает вязкость промывочной жидкости.

Метод разбавления

Метод основан на разбавлении промывочной жидкости водой, в

результате чего пузырьки приобретают способность всплывать, уменьшая кажущийся объем промывочной жидкости. В мерный цилиндр с притертой пробкой (емкостью 250 мл) вносят отмеренные мензуркой 50 мл промывочной жидкости и добавляют 200 мл воды, часть которой перед этим используют на обмывание мензурки с остатками промывочной жидкости. Цилиндр закрывают пробкой, энергично взбалтывают его в течение 1 мин и оставляют в покое.

После того как пена опадет, измеряют объем жидкости в мерном цилиндре.

Этот объем будет меньше суммарного (250 мл) на величину объема газа.

Содержание газа определяют по формуле

Г = 2 (250 Р),

где Р - объем, занятый жидкостью после удаления газа.

6.7.8. ВОДОРОДНЫЙ ПОКАЗАТЕЛЬ (рН)

Наличие в промывочной жидкости водородных ионов связано с процессом диссоциации воды, являющейся слабодиссоциирующим веществом:

в 1 л при 220С диссоциирует 1×10-7 моля с образованием 1×10-7 моля водорода Н+ и 1×10-7 моля гидроксидной группы ОН-. Концентрацию диссоциированных молекул Н2О в воде и разбавленных водных растворах можно считать величиной постоянной. Произведение концентраций водородных и гидроксидных ионов, так называемое ионное произведение воды, также постоянно. Численное значение его при 220С равно 1× 10-14.

Если в водных растворах концентрация водорода и гидроксидной группы одинакова (каждая равна 1×10-7 моль/л), такие растворы являются нейтральными.

СПБГУАП группа 4736 https://new.guap.ru

В кислых растворах концентрация водородных ионов превышает 1×10-7

моль/л, в щелочных растворах концентрация ионов гидроксидной группы больше концентрации водорода.

Кислотность и щелочность раствора можно выражать либо через концентрацию ионов Н+, либо через концентрацию ионов ОН-. На практике для этого обычно пользуются концентрацией Н+.

Чтобы избежать неудобств, связанных с применением степенных отрицательных чисел, концентрацию водородных ионов принято выражать ее логарифмом с обратным знаком и называть водородным показателем

pН = -lg [Н+]

Внейтральных растворах рН=7

Вкислых рН<7 и уменьшается с ростом кислотности.

Вщелочных растворах рН>7 и повышается с увеличением щелочности.

Концентрация водородных ионов рН важный показатель, определяющий характер физико-химических процессов в промывочной жидкости и необходимость обработки ее реагентами. В каждой дисперсной системе при определенных значениях концентрации водородных ионов наступает максимум и минимум стабильности.

Для различных промывочных жидкостей существует своя оптимальная концентрация водородных ионов, при которой они наиболее полно удовлетворяют требованиям технологии бурения в конкретных геолого-

технических условиях. Контроль за величиной рН позволяет определить причины изменения свойств промывочной жидкости в процессе бурения и принять меры по восстановлению ее качества. Концентрацию водородных ионов промывочных жидкостей измеряют колориметрическим и электрометрическим способами.

Колориметрический способ основан на применении индикаторов. При этом способе используют наборы индикаторов и буферных растворов различных реактивов с определенными значениями рН. Фильтрат, полученный при измерении водоотдачи, наливают в пробирку, добавляют в нее раствор

СПБГУАП группа 4736 https://new.guap.ru

6.7.9. СТРУКТУРНО-МЕХАНИЧЕСКИЕ СВОЙСТВА БУРОВЫХ

РАСТВОРОВ И КОАГУЛЯЦИЯ

По агрегатному состоянию и механическим свойствам дисперсные системы могут быть разделены на две группы:

1)свободнодисперсные, или бесструктурные

2)связнодисперсные, или структурированные.

Свободнодисперсные системы отличаются подвижностью и не оказывают сопротивления сдвигу. Частицы дисперсной фазы такой системы находятся в относительно свободном состоянии, под влиянием внешних сил двигаются независимо одна от другой и не связаны в общую структурированную систему.

Называются такие системы золями. Если дисперсионной средой является вода,

то система носит название гидрозоль, если какая-либо органическая жидкость -

органозоль и т. д.

Механические свойства этих систем аналогичны механическим свойствам их дисперсионной среды. Если буровой раствор, например водный карбонатный раствор, представляет собой в каком-либо конкретном случае свободнодисперсную, бесструктурную систему, то его механические свойства аналогичны свойствам дисперсионной среды. Он также не оказывает сопротивления сдвигу, т. е. не обладает механической прочностью, и является водной суспензией с низкой вязкостью, без загустевания при спокойном стоянии и без разжижения при движении.

Вязкость таких систем изменяется только при изменении количества дисперсной фазы, приходящейся на единицу объема. С увеличением объема частиц дисперсной фазы за счет заполнения части объема дисперсионной среды повышается вязкость системы.

Связнодисперсные, структурированные системы называются гелями.

В этих системах частички дисперсной фазы связаны между собой молекулярными силами сцепления и образуют пространственные структуры -

сетки, каркасы, имеющие определенную механическую прочность.

СПБГУАП группа 4736 https://new.guap.ru

Для получения в дисперсной системе структуры требуется наряду с другими условиями определенная концентрация твердой дисперсной фазы.

Разбавленные системы с малой концентрацией твердой фазы обычно являются свободнодисперсными золями.

Дисперсная система, имеющая пространственную структуру, обладает такими физико-механическими свойствами, как прочность, упругость,

пластичность, вязкость, зависящими от физико-химических свойств веществ,

образующих систему, и их количественного соотношения. Структурно-

механические свойства растворов определяют во многом их качество. Одной из наиболее важных характеристик промывочных жидкостей является тиксотропность, связанная с созданием и разрушением структуры.

Хорошие коллоидные буровые растворы - золи и высокодисперсные суспензии, представляющие собой при перемещении маловязкие и подвижные жидкости, обладают способностью, находясь в спокойном состоянии,

приобретать с течением времени структуру, загустевать и превращаться в гель.

При механическом воздействии (взбалтывании, перемешивании, встряхивании,

циркуляции) такой гелеобразный раствор вновь превращается в подвижный золь. Этот процесс может повторяться любое число раз. Превращение находящегося в спокойном состоянии золя в гель и подвергнутого механическому воздействию геля в золь называется тиксотропией.

Следовательно, тиксотропия представляет собой процесс, связанный с обратимыми созданием и разрушением пространственной структурной сетки-

каркаса дисперсной системы.

Предельное статическое напряжение сдвига

Предельное статическое напряжение сдвига (СНС) обозначается буквой

«q» и измеряется в Па.

Физический смысл: условная характеристика прочности тиксотропной структуры, возникающей в промывочной жидкости после нахождения в покое в течение одной (СНС1) или десяти (СНС10) минут. Первая величина характеризует удерживающую способность промывочной жидкости. При
