Тема 6. БУРОВЫЕ ПРОМЫВОЧНЫЕ ЖИДКОСТИ

СПБГУАП группа 4736 https://new.guap.ru

циркулирующей в скважине и осуществляющей необходимые функции;

наиболее правильно измерять их при тех же температуре и давлении, которые соответствуют данной глубине скважины; строгое соответствие осуществить практически невозможно, поэтому процессы измерения параметров,

отображающих отдельные функции или группы функций бурового раствора,

условно моделируют поведение бурового раствора в скважине. Чем ближе эти модели к оригиналу, т. е. К условиям, в которых находится раствор в скважине,

тем правильнее характеризуются его свойства.

6.6.ОТБОР ПРОБЫ БУРОВОГО РАСТВОРА И ПОДГОТОВКА ЕЕ

КИЗМЕРЕНИЮ

Чтобы свойства пробы бурового раствора соответствовали свойствам циркулирующей жидкости и хранящейся в емкости или земляном амбаре,

необходимо уточнять место отбора пробы, ее объем и время между отбором пробы и ее анализом.

Когда требуются сведения о жидкости, циркулирующей в скважине,

пробу следует отбирать вблизи места ее выхода из скважины (устья) до того,

как она прошла очистные устройства, дегазаторы. Пробу необходимо отбирать только во время циркуляции.

Для получения характеристик жидкости, закачиваемой в скважину, пробу отбирают в конце желобов, по которым она подается к приемам насосов. При необходимости характеризовать неоднородность циркулирующего бурового раствора, содержащей отличающиеся от всей жидкости так называемые

«пачки», пробы отбирают на устье скважины из этих «пачек».

Если анализ производят непосредственно у буровой, пробу отбирают в количестве, необходимом для одного анализа. Если пробу отбирают для анализа в лаборатории, удаленной от буровой, объем ее составляет 3 - 5 л. Для получения этого объема через каждые 5 - 15 мин отбирают по 0,5 л жидкости и сливают в одну посуду, например ведро, пропуская ее при этом через сетку от вискозиметра.

СПБГУАП группа 4736 https://new.guap.ru

Перед отбором проб из емкостей, в которых хранится буровой раствор,

содержимое перемешивают с помощью насосов до тех пор, пока весь ее объем не станет однородным. Об этом должно свидетельствовать совпадение основных характеристик по крайней мере двух проб, взятых из разных, удаленных друг от друга участков хранилища (вязкость различается не более чем на 5%).

Существенную роль играет время между отбором пробы и анализом. Газ,

вынесенный буровым раствором из скважины, может быстро улетучиться, в

результате чего увеличивается ее плотность. Нагретый буровой раствор остывает, и многие характеристики ее изменяются, особенно это сказывается на величинах плотности, вязкости и содержания газа. Поэтому их определяют непосредственно у желобов буровой.

6.7. ПРОМЫСЛОВЫЕ ИСПЫТАНИЯ БУРОВОГО РАСТВОРА

Часть свойств бурового раствора могут измеряться буровой бригадой,

обычно это плотность бурового раствора, условная вязкость, и водоотдача.

Кроме того, бригадой могут измеряться содержание песка, а также концентрацию солей и щелочность раствора

Однако для качественного управления свойствами бурового раствора,

позволяющего обеспечивать эффективное выполнение им заданных функций,

такого набора параметров явно недостаточно.

6.7.1. УДЕЛЬНЫЙ ВЕС И ПЛОТНОСТЬ БУРОВОГО РАСТВОРА

Удельный вес - вес 1 см3 промывочной жидкости - обозначается Y и

выражается в г/см3. Под плотностью понимают величину, определяемую отношением массы тела к его объему. Обозначается она r и выражается в г/см3.

Удельный вес характеризует способность промывочной жидкости осуществлять в скважине гидродинамические и гидростатические функции:

1) удерживать во взвешенном состоянии и выносить из скважины частицы породы наибольшего размера;

СПБГУАП группа 4736 https://new.guap.ru

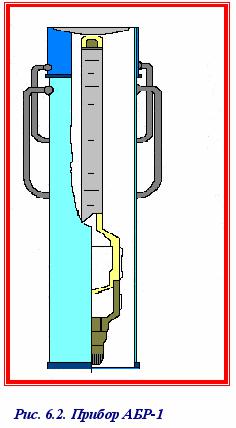

Кроме ареометра поплавкого типа для определения плотности бурового раствора может быть использован рычажный плотномер (рис 6.3.).

6.7.2. СТАБИЛЬНОСТЬ И СУТОЧНЫЙ ОТСТОЙ

Эти параметры используются в качестве технологических показателей устойчивости промывочной жидкости как дисперсной системы.

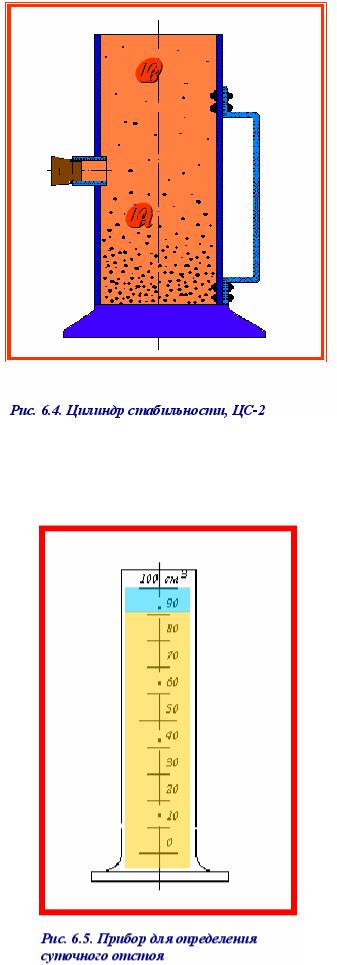

Показатель стабильности С измеряется с помощью прибора ЦС-2 (рис. 6.4), представляющего собой металлический цилиндр объемом 800 см3 со сливным отверстием в середине. При измерении отверстие перекрывают резиновой пробкой, цилиндр заливают испытываем раствором, закрывают стеклом и оставляют в покое на 24 ч. По истечении этого срока отверстие открывают и верхнюю половину раствора сливают в отдельную емкость. Ареометром определяют плотность верхней и нижней частей раствора. За меру стабильности принимают разность плотностей раствора в нижней и верхней частях цилиндра.

СПБГУАП группа 4736 https://new.guap.ru

Чем меньше значение ^ С, тем стабильность раствора выше.

Суточный отстой измеряют с помощью стеклянного мерного цилиндра

объемом 100 см3, обозначают буквой 0 (рис. 6.5.).

СПБГУАП группа 4736 https://new.guap.ru

Испытываемую жидкость осторожно наливают в мерный цилиндр до отметки 100 см3, закрывают стеклом и оставляют в покое на 24 ч, после чего визуально определяют величину слоя прозрачной воды, выделившейся в верхней части цилиндра. Отстой выражают в процентах выделившейся жидкости от объема пробы. Чем меньше суточный отстой, тем устойчивее,

стабильнее промывочная жидкость.

Эти параметры следует измерять при температурах, соответствующих температуре раствора в скважине.

Стабильным считается раствор, у которого С = 0,02-0,03 г/см3, 0 = 3-4%.

6.7.3. РЕОЛОГИЧЕСКИЕ СВОЙСТВА БУРОВОГО РАСТВОРА

Наиболее широко используемые в настоящее время буровые растворы представляют собой жидкости, содержащие дисперсную фазу. Как и обычные жидкости, они обладают подвижностью, т.е. способностью течь. При этом первоначальное расположение частиц жидкости изменяется, происходит деформация. Наука о деформации и течении тел называется реологией, а

свойства тел, связанные с течением и деформацией, называются реологическими. Они характеризуются определенными величинами, не зависящими от условий их измерения и конструкции измерительных приборов.

Такие величины называют реологическими константами.

Реологические свойства буровых растворов оказывают превалирующее влияние:

на степень очистки забоя скважины от шлама и охлаждения породоразрушающего инструмента

транспортирующую способность потока

величину гидравлических сопротивлений во всех звеньях циркуляционной системы скважины

величину гидродинамического давления на ее стенки и забой в процессе бурения

СПБГУАП группа 4736 https://new.guap.ru

амплитуду колебаний давления при пуске и остановке насосов,

выполнении СПО и проработке скважины с расхаживанием бурильной колонны

интенсивность обогащения бурового раствора шламом

скорость эрозии стенок скважин и др.

Изучение реологических свойств дисперсных систем основано на выявлении закономерностей связи между силами (напряжениями),

вызывающими течение жидкости, и получаемыми при этом скоростями течения

(деформациями).

Перечень основных и производных от них показателей, характеризующих реологические свойства буровых растворов, определяется выбором реологической модели.

Среди известных реологических моделей буровых растворов наибольшим распространением в отечественной и зарубежной практике пользуются модели Бингама - Шведова и Оствальда -де Ваале:

t = t0 + h×g t = k×(g)n

где t - касательное напряжение сдвиаг, дПа; g - скорость сдвига, мПа*с;

h - пластическая вязкость ПВ, мПа*с;

t0 - динамическое напряжение сдвига ДНС, дПа; n - показатель неньютоновского поведения ПНП;

k- показатель консистенции ПК, мПа*с.

Спомощью величин реологических характеристик можно определять коллоидно-химические свойства дисперсных систем, что очень важно для оценки качества промывочных жидкостей и выбора методов регулирования их свойств.

СПБГУАП группа 4736 https://new.guap.ru

сетку испытуемую жидкость до верхней кромки вискозиметра. Подставив мерную кружку под трубку вискозиметра, убирают палец и одновременно левой рукой включают секундомер. Воронку необходимо держать вертикально

(допускается отклонение не более 100). Когда мерная кружка наполнится до края, останавливают секундомер, а отверстие воронки вновь закрывают пробкой.

Условная вязкость определяется временем истечения 500 см3 раствора через трубку из воронки вискозиметра, заполненной 700 см3 раствора.

За исходный результат принимают среднее значение результатов трех измерений, отличающиеся между собой не более чем на 2 с.

6.7.4. ФИЛЬТРАЦИОННЫЕ И КОРКООБРАЗУЮЩИЕ СВОЙСТВА

Процессы фильтрации называют процесс разделения фаз дисперсной системы, происходящий при движении системы через пористую среду, размер пор которой того же порядка, что и размер частиц дисперсной фазы или меньше их.

Дисперсная система находится при этом по одну сторону пористой среды и с этой же стороны имеется превышение давления, вызывающее процесс фильтрации. В результате движения дисперсной системы через пористую среду в порах и на поверхности пористого тела задерживаются частицы дисперсной фазы, образуя фильтрационную корку. Последняя также содержит и некоторое количество дисперсионной среды, но значительно меньше, чем исходная дисперсная система.

Дисперсная система состоит из частиц, которые принадлежат к одной из двух групп. В первой средний размер частиц меньше, чем средний размер пор.

Такие частицы проходят в пористую среду на некоторую глубину и создают корку внутри пористого тепа. Более крупные частицы не проходят в пористую среду и образуют корку на ее поверхности. Проходы, остающиеся в фильтрационной корке между более крупными частицами дисперсной фазы,

перекрываются более мелкими частицами.

СПБГУАП группа 4736 https://new.guap.ru

В продолжающемся процессе фильтрации жидкость проходит через образовавшуюся фильтрационную корку, оставляя на ней все новые и новые частицы; толщина фильтрационной корки непрерывно растет, а ее проницаемость (способность пропускать через себя фильтрат) снижается в связи с увеличением гидравлических сопротивлений.

Поэтому фильтрация есть процесс, затухающий во времени. Объем фильтрата, накапливающегося во времени, пропорционален корню квадратному из продолжительности фильтрации. Если на логарифмической бумаге откладывать продолжительность фильтрации и объем фильтрата,

соответствующий ей, получится прямая линия, позволяющая определить объем фильтрата через заданный промежуток времени.

Объем фильтрата принято измерять через 30 мин после начала процесса.

Логарифмическая зависимость позволяет ускорить измерение: объем фильтрата, выделившийся через 7,5 мин, практически равен половине объема,

получаемого после 30 мин фильтрации.

На свойствах фильтрационной корки сказывается изменение скорости фильтрации во времени. Часть корки, которая прилегает к поверхности пористого тела, более уплотнена, обладает наименьшей влажностью и наибольшей прочностью. Чем ближе к исходной дисперсной системе, тем более рыхлой будет часть корки, тем ближе ее состав к составу дисперсной системы.

Однако между коркой и системой существует граница раздела, на которой свойства дисперсной системы скачкообразно изменяются. Иногда эту границу трудно заметить вследствие тиксотропного упрочнения дисперсной системы.

Скорость фильтрации в значительной степени зависит от дисперсности частиц фильтрующейся системы. Чем меньше размер частиц (когда частицы крупнее пор), тем меньше скорость фильтрации. Когда размер частиц меньше,

чем размер пор, скорость фильтрации с уменьшением размера частиц снова возрастает. Скорость фильтрации полидисперсной системы меньше, чем монодисперсной. Это объясняется тем, что более мелкие частицы будут перекрывать просветы между более крупными. Поэтому в распределении
