7. В каких единицах измеряется:

- метрическая резьба; в миллиметрах

- упорная резьба; в миллиметрах

- трапециидальная резьба; в миллиметрах

- трубная резьба в дюймах

8. Условное обозначение трубной резьбы в отверстии.

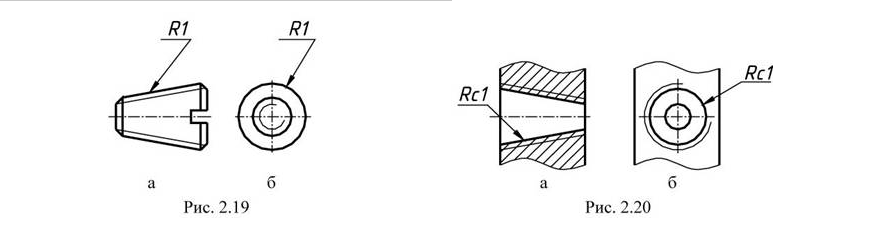

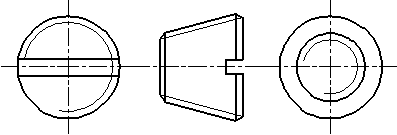

Условное обозначение трубной конической резьбы (ГОСТ 6211-81) состоит из буквенного обозначения R (наружная резьба) и Rс (внутренняя резьба), диаметра резьбы в основной плоскости в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.

9. Условное обозначение трубной резьбы на стержне.

10. Начертить соединение 2-х деталей с помощью резьбы.

11. Перечислить 5 параметров, общих для всех резьб.

1)Профиль резьбы;

2)Диаметр резьбы;

3)Шаг резьбы;

4)Ход резьбы;

5)Направление нарезки резьбы.

12. Как рассчитать длину болта?

L= , где    =20 мм, H=0.8d , h=0.15d,   =0.3d

13. Какие соединения называются разъёмными? Пример.

Разъемными называются те соединения, которые можно разъединить, не нарушая структуры материала (резьбовые, шлицевые, шпоночные и т.д.)

14. Какие соединения называются неразъёмными? Пример.

Неразъемные соединения- это соединения, которые нельзя разъединить между собой не нарушая структуры материала (клеевое, пайка, сварка, заклепка и т.д.)

15. Что называется шагом резьбы?

Шаг резьбы Р - расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельной оси резьбы.

16. Что называется ходом резьбы?

Ход резьбы t-расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащего одной и той же винтовой поверхности, в направлении, параллельном оси резьбы.

17. Что такое правая и левая резьбы?

Если стержень вращается по часовой стрелке, то мы имеем правую резьбу (она не обозначается), если против часовой стрелки, то левую резьбу (обозначается как LH).

18. Как оформляются чертежи сварных, клепанных, клееных, паянных изделий?

Примеры.

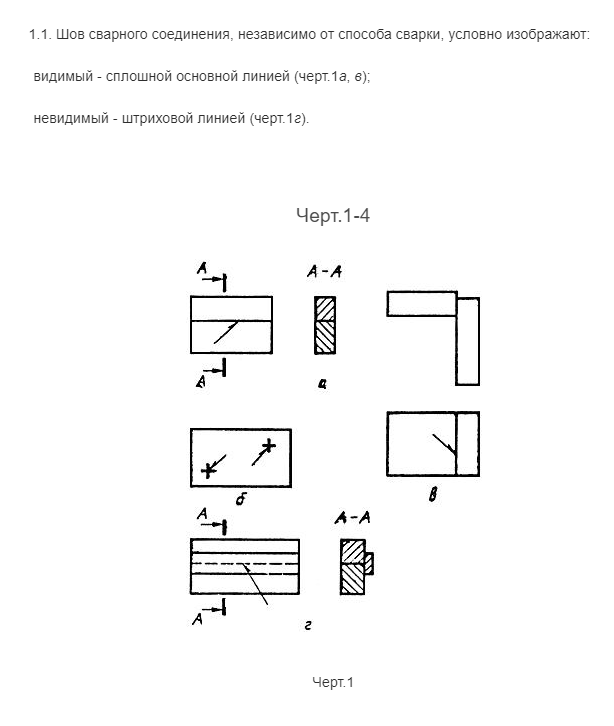

ГОСТ 2.601-68 устанавливает термины и определения, относящиеся к сварке.

ГОСТ 2.312-72 устанавливает условные изображения и обозначения швов сварных соединений

ГОСТ 2.313-82 устанавливает условные обозначения и изображения швов неразъемных соединений, получаемых пайкой, склеиванием, сшиванием.

Вид соединения	Изображение	Условное обозначение
		в сечении	на виде
1. Заклепкой с полукруглой, плоской, скругленной головкой и с полукруглой, плоской, скругленной замыкающей головкой
2. Заклепкой с потайной головкой и с полукруглой, плоской, скругленной замыкающей головкой
3. Заклепкой с потайной головкой и с потайной замыкающей головкой
4. Заклепкой с полупотайной головкой и с потайной замыкающей головкой
5. Заклепками специальными
