МЭТ лабораторные / МЭТ_5_лаб_отчёт

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра МНЭ

отчёт

по лабораторной работе №5

по дисциплине «Материалы электронной техники»

Тема: ИССЛЕДОВАНИЕ СВОЙСТВ ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ

Студентка гр. 9283		Зикратова А.А.
Преподаватель		Кузнецова М. А.

Санкт-Петербург

2020

Экспериментальные результаты.

Обработка результатов эксперимента.

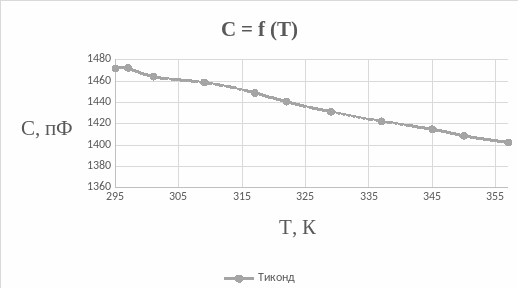

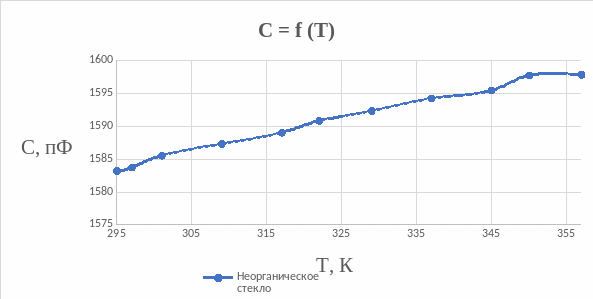

1. По экспериментальным данным табл. 5.1 построить температурные зависимости емкости исследованных образцов С(Т).

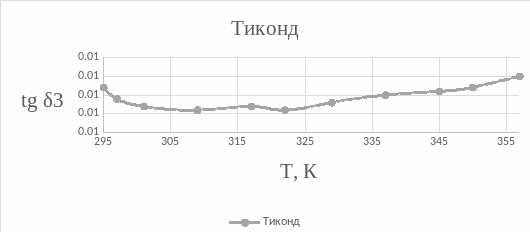

2. По экспериментальным данным табл. 5.1 построить температурные зависимости тангенса угла диэлектрических потерь tg δ исследованных образцов.

3-4. Рассчитать значения температурного коэффициента емкости α_С для исследованных образцов, пользуясь выражением. Значение производной найти путем графического дифференцирования построенной зависимости С(Т) для каждого образца. Пользуясь формулой (5.4), рассчитать значения температурного коэффициента диэлектрической проницаемости α_ε для исследованных материалов. Значения α_lд, необходимые для вычисления, указаны на испытательном стенде_.

Результаты расчетов занести в табл. 5.2.

Пример расчёта для неорганического стекла при T=295 К:

= ≈ 0,000153 К^-1;

= 0,000153 К^-1 - 0,000003 К^-1 = 0,00015 К^-1

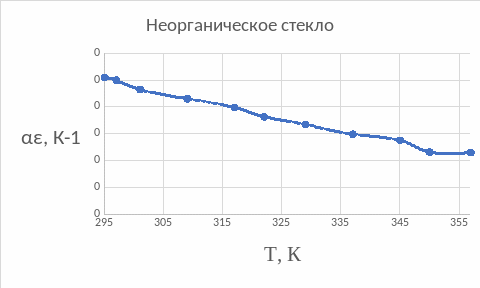

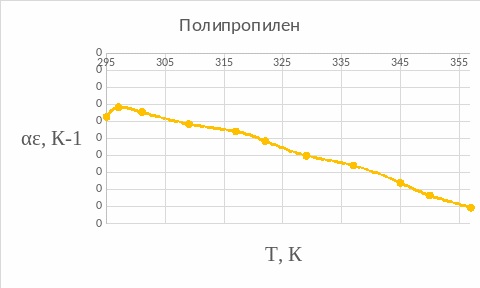

5. По данным табл. 5.2 построить температурные зависимости температурного коэффициента диэлектрической проницаемости α_ε для всех исследованных материалов.

Вывод: в ходе лабораторной работы были исследованы температурные зависимости емкостей и тангенс угла диэлектрических линейных и нелинейных диэлектриков. Также установлены преобладающие виды поляризации для диэлектриков: неорганическое стекло – ионно-релаксационная; слюда – ионная; тиконд – электронно-релаксационная; полипропилен - электронная; сегнетокерамика – спонтанная.
