.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В. И. Ульянова (Ленина)
Кафедра МНЭ
отчёт
по лабораторной работе №1
по дисциплине «Материалы электронной техники»
Тема: ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКИХ СВОЙСТВ ПРОВОДНИКОВЫХ МАТЕРИАЛОВ
Студентка гр. 9283 |
|
Зикратова А.А. |
Преподаватель |
|
Кузнецова М. А. |
Санкт-Петербург
2020
Протокол
Обработка результатов
Рассчитать удельное сопротивление металлических проводников и сопротивление квадрата поверхности металлических плёнок.
Примеры расчёта для первых позиций:
Rкв = Rb / l = (39,15 ‧ 2,5 / 0,2) Ом = (97,875 / 0,2) Ом ≈ 489,4 Ом
Таблица 1.1 |
||||
Материал |
R, Ом |
b, мм |
l, мм |
Rкв, Ом |
1 |
39,15 |
2,5 |
0,2 |
489,4 |
2 |
840 |
2 |
3,25 |
516,9 |
3 |
7620 |
0,6 |
9,5 |
481,3 |
ρ = RS / l = Rπ / l = (63,59 ‧ 3,14 ‧ 0,12 / (4 ‧ 1040)) Ом ‧ мм ≈ 1,997 / (4 ‧ 1040) ‧ 103 ≈ 4,8 ‧ 10-1 мкОм ‧ м.
Таблица 1.2 |
||||
Материал |
R, Ом |
l, мм |
d, мм |
ρ, мкОм ‧ м |
манганин |
63,59 |
1040 |
0,1 |
4,80E-01 |
медь |
9,86 |
8300 |
0,13 |
1,58E-02 |
нихром |
2,73 |
900 |
0,7 |
1,17E+00 |
константан |
198,64 |
1000 |
0,06 |
5,61E-01 |
никель |
2,55 |
1500 |
0,25 |
8,34E-02 |

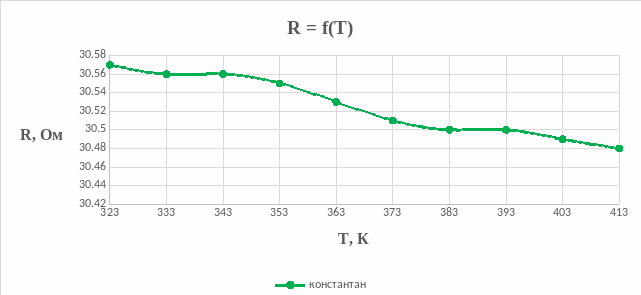

Построить температурные зависимости сопротивления R=f(T) для исследованных резисторов.
Рассчитать температурный коэффициент удельного сопротивления металлов и сплавов.
Графики линейно аппроксимированы.
Пример расчёта для никеля при T = 323 К и = 0,24617:
αρ = αR + αl = =( ) К-1 ≈ 0,0044 К-1.
Таблица 1.3 |
||||||
|
никель |
медь |
константан |
|||
T, К |
R, Ом |
αρ, К-1 |
R, Ом |
αρ, К-1 |
R, Ом |
αρ, К-1 |
323 |
20,97 |
0,0044 |
117,67 |
0,00210 |
30,57 |
-1,809E-05 |
333 |
22,5 |
0,0041 |
120,32 |
0,00206 |
30,56 |
-1,810E-05 |
343 |
23,28 |
0,0040 |
122,94 |
0,00202 |
30,56 |
-1,810E-05 |
353 |
23,91 |
0,0039 |
125,3 |
0,00198 |
30,55 |
-1,811E-05 |
363 |
24,51 |
0,0038 |
127,4 |
0,00195 |
30,53 |
-1,814E-05 |
373 |
26,06 |
0,0036 |
129,73 |
0,00191 |
30,51 |
-1,816E-05 |
383 |
25,95 |
0,0036 |
132,36 |
0,00187 |
30,5 |
-1,817E-05 |
393 |
27,98 |
0,0033 |
135,07 |
0,00184 |
30,5 |
-1,817E-05 |
403 |
28,76 |
0,0032 |
137,51 |
0,00180 |
30,49 |
-1,818E-05 |
413 |
29,64 |
0,0031 |
140,08 |
0,00177 |
30,48 |
-1,819E-05 |

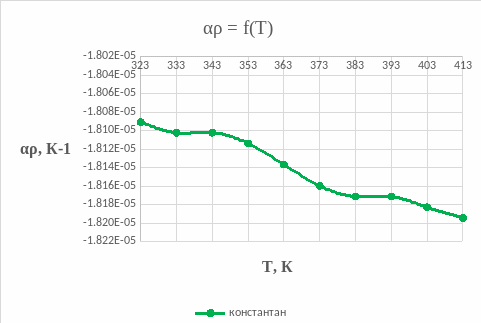

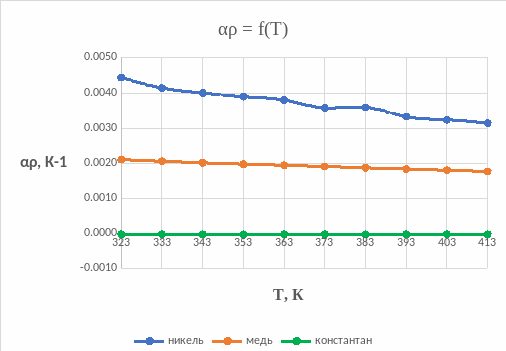

Построить зависимость αρ = f(T) для исследованных материалов.
Рассчитать зависимости удельного сопротивления и температурного коэффициента удельного сопротивления от состава для сплавов системы Cu-Ni при комнатной температуре.
Для сплава удельное сопротивление рассчитывается по формуле:
ρCu-Ni = ρNiхNi + ρСu (1−хNi) + С хNi(1−хNi)
Определим C при T = 293 К и xNi = 0,4 ( = 0,5 ‧ мкОм ‧ м; = 0,068 ‧ мкОм ‧ м; = 0,017 ‧ мкОм ‧ м):
C = мкОм ‧ м ≈ 1,9275 мкОм ‧ м
Рассчитаем ρCu-Ni для xNi = 0,4 (при других значениях xNi уд. сопротивления рассчитаны в таблице 1.5):
ρCu-Ni = 0,068 ‧ 0,4 + 0,017 ‧ 0,6 + 1,9275 ‧ 0,4 ‧ 0,6 = 0,5 мкОм ‧ м
Рассчитаем для xNi = 0,4 при К-1 и К-1 (при других значениях xNi тепловые коэффициенты уд. сопротивления рассчитаны в таблице 1.5):
= (0,068 ‧ 0,4 ‧ + 0,017 ‧ 0,6 ‧ ) / 0,5 ≈ 0,00024 К-1
Таблица 1.5 |
||||||
xNi |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
ρ, мкОм ‧ м |
0,017 |
0,3356 |
0,5 |
0,5102 |
0,3662 |
0,068 |
αρ, К-1 |
0,001929 |
0,000229 |
0,000241 |
0,000323 |
0,000570 |
0,003716 |
Построить зависимости удельного сопротивления сплава ρCu-Ni и температурного коэффициента удельного сопротивления сплава αρ(хCu-Ni) от состава сплава.
αρ ср = -1,814 ‧ 10-5 – температурный коэффициент удельного сопротивления константана (от 323 К до 413 К)

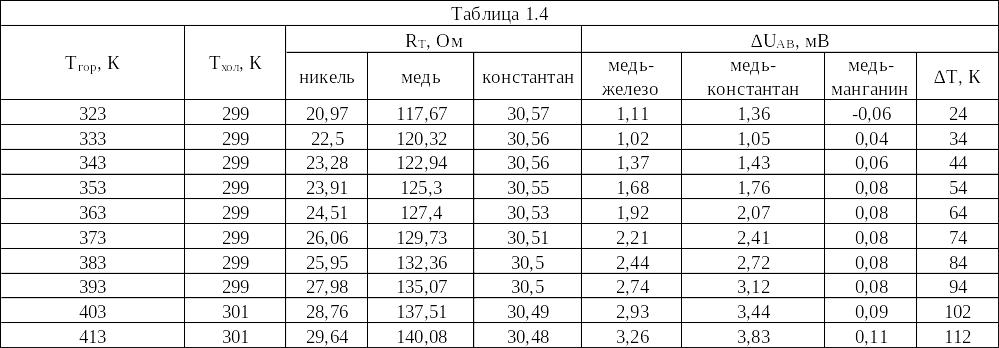

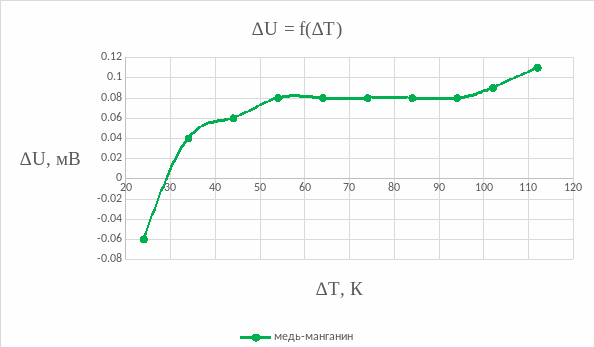

Построить температурные зависимости термоЭДС ΔU( ) для исследованных термопар.
Выводы:
Удельное сопротивление сплава возрастает при добавлении к основному металлу примесного металла (ρCu = 1,58 ‧ 10-5 Ом ‧ мм; ρNi = 8,34 ‧ 10-5 Ом ‧ мм; ρCu-Ni = 5,61 ‧ 10-4 Ом ‧ мм), что видно из графика зависимости ρCu-Ni = f(xNi) (пункт 6)
При повышении температуры сопротивление чистых металлов возрастает линейно (никель, медь), а сопротивление сплава (константан) уменьшается (почти не изменяется).
Температурный коэффициент сплава (константан) примерно на два порядка меньше, чем температурные коэффициенты чистых металлов (никель, медь). αρ уменьшается при повышении температуры у всех 3-х образцов.
Одна из причин возникновения термоЭДС – это различная концентрация электронов в металлах. Поскольку манганин в своём составе содержит около 85 % меди, то у термопары медь-манганин изменится термоЭДС на меньшую величину, чем у термопары разнородных металлов медь-железо или термопары медь-константан (60 % меди + 40 % никеля; меньшее сродство с медью, чем у манганина), при изменении температуры на одну и ту же величину.
