Ударно-спусковой механизм
Назначение
г) для прекращения стрельбы; |
д) для предотвращения выстрелов при |
е) для постановки автомата на предо- |
|
незапертом затворе; |
хранитель. |
4. Шептало одиночного огня |
5. Автоспуск |
6. Переводчик |
|
Назначение |
|
|
|
|
Служит для удержания курка после |
Служит для |
Служит для установки автомата на |
выстрела в крайнем заднем положе- |
– автоматического освобождения |
автоматический или одиночный огонь |
нии, если при ведении одиночного |
курка со взвода автоспуска при |
и на предохранитель |
огня спусковой крючок не был отпу- |
стрельбе очередями; |
|
щен |
– для предотвращения спуска курка |
|
|
при незакрытом канале ствола и неза- |
|
|
пертом затворе |
|
|
|
|
211
212
Устройство магазина коробчатого типа
1. Корпус |
2. Крышка |
3. Стопорная планка |
4. Пружина |
5. Подаватель |
|
|
Назначение |
|
|
|
|
|
|
|
Соединяет все части |
Закрывает корпус |
Удерживает крышку |
Двигает подаватель |
Служит для правиль- |
магазина |
магазина |
магазина от переме- |
вверх |
ного размещения па- |
|
|
щения |
|
тронов |
АКС74У
Из основных частей автомата АКС74У ниже приведены только те части, которые своим внешним видом отличаются от основных частей автомата АКМ, приведенных выше.

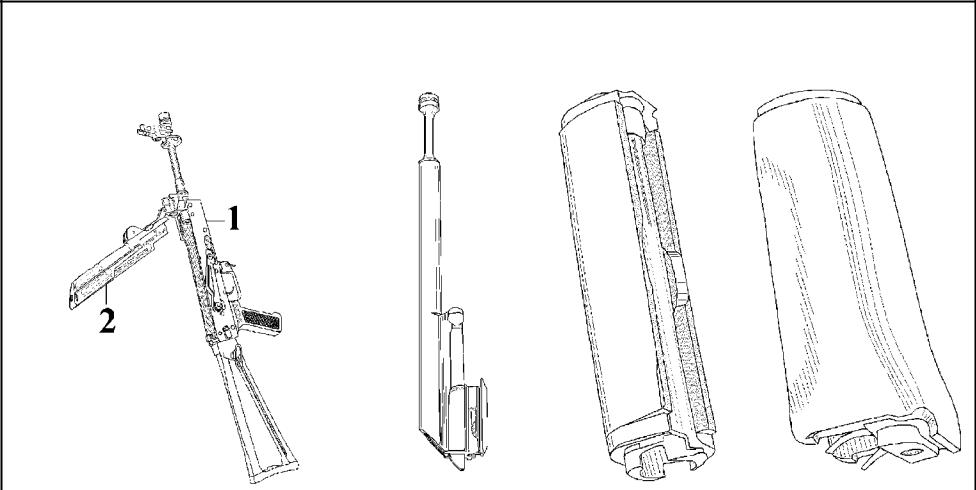

Основные части и механизмы АКС74У
1. Ствол со ствольной ко- |
2. Крышка |
3. Затворная рама |
4. Газовая трубка со |
5. Цевье |
робкой, мушкой, прикладом |
ствольной |
с газовым порш- |
ствольной накладкой |
|
и пистолетной рукояткой |
коробки |
нем |
|
|
|
|
|
|
|
213
214
Принадлежность к автомату и пулемету
1. Переходник (для АК74, |
2. Масленка |
3. Обойма (для АК74, |
4. Шомпол |
|
АКС74У и РПК74) |
|
АКС74У и РПК74) |
|
|
|
Назначение |
|
|
|
Служит для соединения |
Служит для хранения |
Служит |
для переноски |
Применяется для чистки и |
обоймы с магазином при |
смазки, переносится она в |
патронов |
и ускоренного |
ствола, а также каналов и по |
снаряжении его патронами |
кармане сумки для магази- |
снаряжения магазина па- |
частей автомата |
|
|
нов |
тронами |
|
|
|
|
|
|
|
Принадлежность к автомату и пулемету
5. Протирка |
6. Ершик |
|
7. Выколотка, отвертка, |
8. |
Пенал |
9. Крышка |
|
|
|
|
шпилька |
|
|
|
|
|
|
|
Назначение |
|
|
|
|
|
Используется |
для |
Применяются при разборке и |
Служит |
для хране- |
Применяется |
как |
|
чистки канала ствола |
сборке автомата (пулемета) |
ния протирки, ер- |
дульная накладка при |
|||
|
раствором РЧС |
|
|
шика, |
отвертки и |
чистке канала ствола |
|
|
|
|
|
выколотки |
(для АКМ и РПК) |
|
|
Шпилька входит в состав принадлежности к РПК, РПКС, АКС и АКМ.
215
216
Тактико-технические характеристики 5,45-мм автоматов Калашникова (АК74, АКС74 и АКС74У) и 5,45-мм патрона к ним
|
АК74 и АКС74 |
АКС74У |
|
Калибр ствола |
5,45 |
5,45 |
мм |
Патрон |
5,45 39 |
5,45 39 |
мм |
Начальная скорость полета пули |
900 |
735 |
м/с |
Прицельная дальность |
1000 |
500 |
м |
Темп стрельбы |
~ 600 |
~ 650 - 700 |
выстр./мин. |
Дальность прямого выстрела: |
|
|
|
по грудной фигуре |
440 |
360 |
м |
по бегущей фигуре |
625 |
|
м |
Дальность, до которой сохраняется убойное действие пули |
1350 |
1100 |
м |
Предельная дальность полета пули |
3150 |
2900 |
м |
Длина автомата: |
|
|
|
с примкнутым штык-ножом и откинутым прикладом |
1089 |
|
мм |
без штык-ножа и, откинутым прикладом |
940 |
730 |
мм |
со сложенным прикладом |
700 |
490 |
мм |
Длина ствола |
415 |
206,5 |
мм |
Вес автомата: |
|
|
|
с неснаряженным пластмассовым магазином |
3,3 (АК74) / 3,2 (АКС74) |
2,7 |
кг |
со снаряженным пластмассовым магазином |
3,6 (АК74) / 3,5 (АКС74) |
3,0 |
кг |
Вес штык-ножа: |
|
|
|
с ножнами |
0,49 |
|
кг |
без ножен |
0,32 |
|
кг |
Вес патрона |
10,2 |
г |
Вес пули (обыкновенной со стальным сердечником) |
3,4 |
г |
Вес порохового заряда |
1,45 |
г |
Для АКМ (АКС), АК74 (АКС74) и АКС74У одинаковы следующие тактико-технические характеристики: боевая скорострельность, емкость магазина и число нарезов.
Тактико-технические характеристики 7,62-мм автоматов Калашникова (АКМ и АКС) и патрона образца1943 г.
Калибр ствола |
7,62 |
мм |
Патрон |
7,62 39 |
мм |
Начальная скорость полета пули |
715 |
м/с |
Прицельная дальность |
1000 |
м |
Темп стрельбы |
~ 600 |
выстр./мин. |
Боевая скорострельность |
|
|
при стрельбе одиночными выстрелами |
100 |
выстр./мин. |
при стрельбе очередями |
40 |
выстр./мин. |
Дальность прямого выстрела по грудной фигуре (высотой 50 см) |
350 |
м |
Дальность полета пули, на которой сохраняется ее убойное действие |
1500 |
м |
Предельная дальность полета пули |
3000 |
м |
Емкость магазина |
30 |
шт.патр. |
Число нарезов |
4 |
шт. |
Длина автомата: |
|
|
с примкнутым штык-ножом |
1020 |
мм |
без штык-ножа |
880 |
мм |
со сложенным прикладом |
640 |
мм |
Длина ствола |
415 |
мм |
Вес автомата без штык-ножа: |
|
|
с неснаряженным магазином из легкого сплава |
3,1 (АКМ) / 3,3 (АКС) |
кг |
со снаряженным магазином из легкого сплава |
3,6 (АКМ) / 3,8 (АКС) |
кг |
Вес штык-ножа: |
|
|
с ножнами |
0,45 |
кг |
без ножен |
0,26 |
кг |
Вес патрона |
16,2 |
г |
Вес пули (обыкновенной со стальным сердечником) |
7,9 |
г |
Вес порохового заряда |
1,6 |
г |
217
218
Для ручных пулеметов ниже приведены те основные части, которые отличаются внешним видом от основных частей автоматов или у последних отсутствуют.
1. Прицел пулемета |
2. Приклад и пистолетная рукоятка |
|
3. Сошка и пламегаситель |
|
|
|
|
|
Назначение |
|
|
Служит для наводки пулемета при |
Служат для удобства действия пуле- |
1. |
Сошка служит упором при стрель- |
стрельбе по целям на различные |
метом при стрельбе |
|
бе. |
дальности |
|
2. |
Пламегаситель служит для умень- |
|
|
|
шения величины пламени при вы- |
|
|
|
стреле |
Внешний вид одинаков как у пулеметов с постоянным, так и со складывающимся прикладом.
Магазин
Назначение
Служит для помещения патронов и подачи их в ствольную коробку.
Магазин коробчатого типа |
Барабанного типа |
для автоматов и пулеметов |
|
Магазины данного типа |
|
взаимозаменяемы. Их мож- |
|
но использовать как в авто- |
|
матах, так и в пулеметах |
|
(одинакового калибра). |
|
для пулеметов РПК и РПКС
219
220
Устройство магазина барабанного типа
1. Корпус |
2. Крышка |
3. Стопоры с пружиной |
4. Гайки стопоров |
|
Назначение |
|
|
|
|
|
|
Соединяет все части магазина. |
Закрывает корпус магазина. |
|
|
|
|
|
|
