Детали 9,0-мм револьвера Р-92

161

162

Основные части и механизмы револьвера Р-92





1. Рамка



2. Барабан

3. Спусковой

















механизм

1)

ствол;

2)

спусковая скоба;

1)

корпус;

2)

стержень экстрактора;



3)

мушка;

4)

целик;

3)

экстрактор;

4)

пружина экстрактора;



5)

качалка с осью;

6)

бойковый механизм;

5)

выбрасыватель;

6)

штифт барабана



7)

основание рукоятки

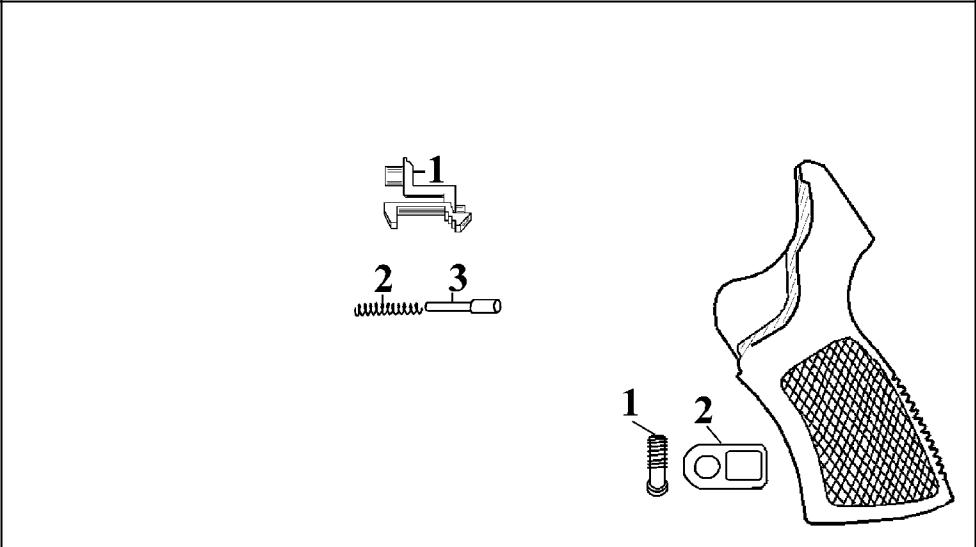

Основные части и механизмы револьвера Р-92

4. Ударный механизм

5. Выключатель фиксатора барабана

6. Рукоятка



1)

фиксатор;

1) винт;



2)

пружина;

2) шайба



3)

гнеток











163

164

Спусковой механизм

1. Спусковой крючок

2. Рычаг с осью

3. Стопор с пружиной

4. Подаватель с пружиной









Ударный механизм

1. Курок с осью

2. Храповик с осью

3. Боевая пружина с толкателем

4. Пружина









165

166

Принадлежность

1. Кобура

2. Протирка

3. Обоймы

4. Пенал для обойм









Тактико-технические характеристики 9-мм револьвера Р-92

Калибр ствола

9

мм

Патрон

9 18

мм

Наиболее эффективный огонь на дистан-

25

м

ции до





Режим огня

одиночный

Емкость барабана

5

шт.патр.

Число нарезов

4

шт.

Система автоматики

неавтоматическое



оружие

Гарантийный ресурс

3000

выстр.

Длина револьвера

157

мм

Высота револьвера

115

мм

Ширина револьвера

35

мм

Вес револьвера с неснаряженным бара-

0,52

кг

баном





Вес патрона

10

г

Вес пули

6,1

г

167

168

Порядок неполной разборки револьвера Р-92

1.Проверить оружие на незаряженность: удерживая револьвер в правой руке, большим пальцем отжать кнопку фиксатора барабана назад, откинуть барабан на качалке влево, осмотреть его на отсутствие патронов и наличие стреляных гильз (при наличии удалить их, утопив экстрактор), установить барабан в окно рамки.

2.Отделить рукоятку: удерживая оружие в левой руке, плоским концом протирки вывинтить винт рукоятки, отделить шайбу и движением вниз отделить рукоятку.

3.Отделить толкатель: установить протирку пазом в проточку толкателя курка и, поджав боевую пружину, движением назад вывести гребень толкателя из взаимодействия с курком. Движением вверх извлечь толкатель из рамки.

4.Отделить курок и боевую пружину: острым концом протирки вытолкнуть ось курка, отделить курок

ибоевую пружину.

5.Отделить фиксатор барабана: движением назад.

6.Отделить барабан: острым концом протирки утопить ось рычага вправо заподлицо с рамкой, откинуть барабан на качалке влево и движением назад отделить от качалки.

Сборка после неполной разборки

1.Установить фиксатор.

2.Установить боевую пружину.

3.Установить курок: вставить курок в рамку, зафиксировать его осью, нажать на хвост спускового крючка и пальцем перевести курок в переднее положение. Отпустить спусковой крючок.

4.Установить толкатель курка: установить протирку (ее пазом) на шейку курка и, поджав боевую пружину, завести гребень толкателя в паз курка.

5.Утопить ось рычага слева заподлицо с рамкой.

6.Установить барабан на качалку и движением вправо установить его в рамку.

7.Утопить ось рычага справа заподлицо с рамкой.

8.Установить рукоятку, шайбу и ввернуть винт.

9,0-мм РЕВОЛЬВЕР «НИКЕЛЬ»

(ОЦ-11)

169

170

Детали 9,0-мм револьвера «Никель»
