Шестопалова Е.В. Современное ручное стрелквое огнестрельное оружие и боеприпасы, состоящие на вооружении ОВД
.pdf
Основные части и механизмы пистолета «ПБ»
1. Рамка со стволом, спусковой скобой и |
2. Затвор с ударником, выбрасы- |
3. Ударно-спусковой |
4. |
Возвратный |
защелкой рукоятки |
вателем и предохранителем |
механизм |
|
механизм |
|
|
|
1) |
рычаг; |
|
|
|
2) |
возвратная |
|
|
|
пружина. |
|
|
|
|
|
|
111
112

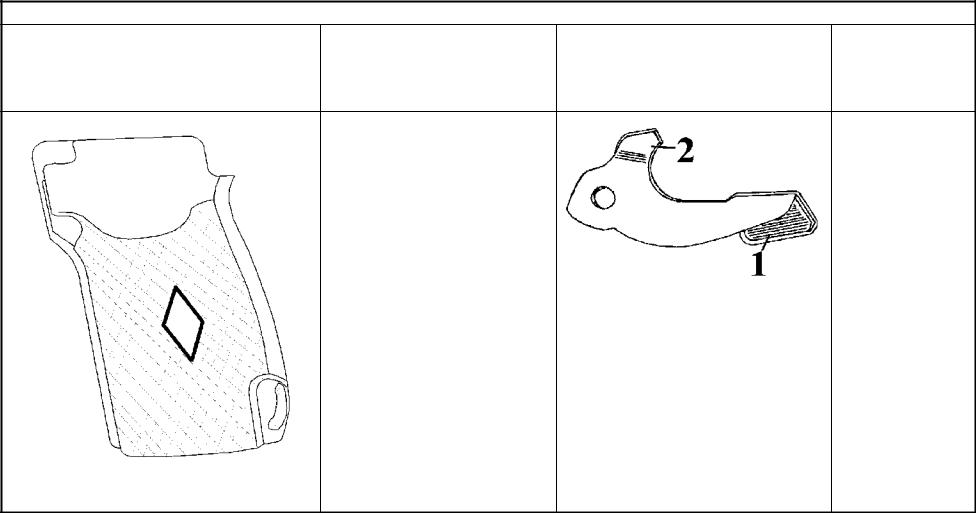

Основные части и механизмы пистолета «ПБ»
5. Пистолетная рукоятка |
6. Расширительная камера |
7. Затворная задержка |
8. Насадок |
1) кнопка;
2) отражатель.

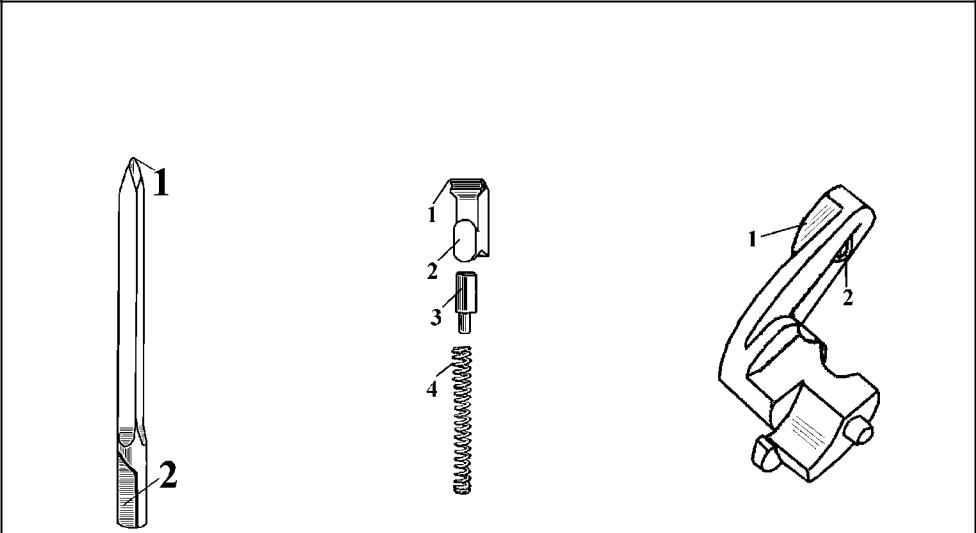

Части, установленные на затворе
|
1. Ударник |
|
2. Выбрасыватель |
|
3. Предохранитель |
|
1) |
боек; |
1) зацеп; |
1) |
флажок предохранителя; |
||
2) |
срез для предохранителя. |
2) |
пяточка зацепа; |
2) |
фиксатор. |
|
|
|
3) |
гнеток; |
|
|
|
|
|
4) |
пружина выбрасывателя. |
|
|
|
|
|
|
|
|
|
|
113
114

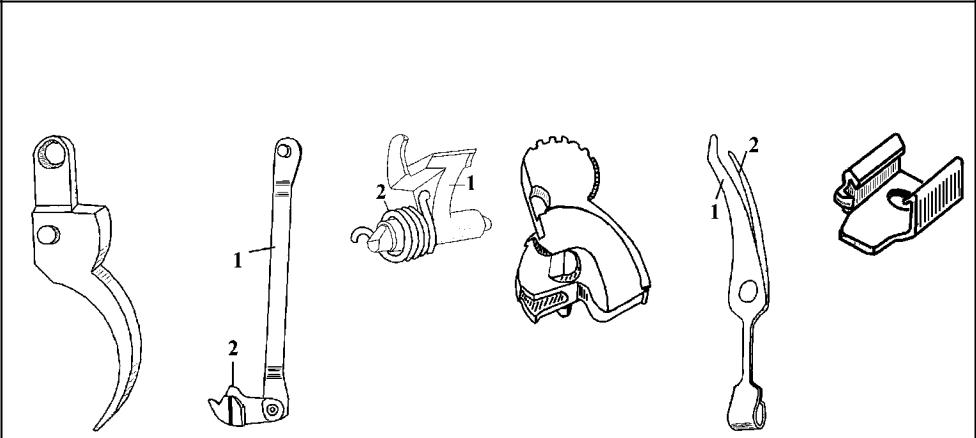

Части ударно-спускового механизма
1. Спусковой крю- |
2. |
Спусковая тяга с |
|
3. Шептало с |
4. Курок |
5. Боевая пружина |
6. Задвижка бое- |
|
чок |
рычагом взвода |
|
пружиной |
|
|
|
вой пружины |
|
|
1) |
спусковая тяга; |
1) |
шептало; |
|
1) |
широкое перо; |
|
|
2) |
рычаг взвода. |
2) |
пружина. |
|
2) |
узкое перо. |
|
|
|
|
|
|
|
|
|
|

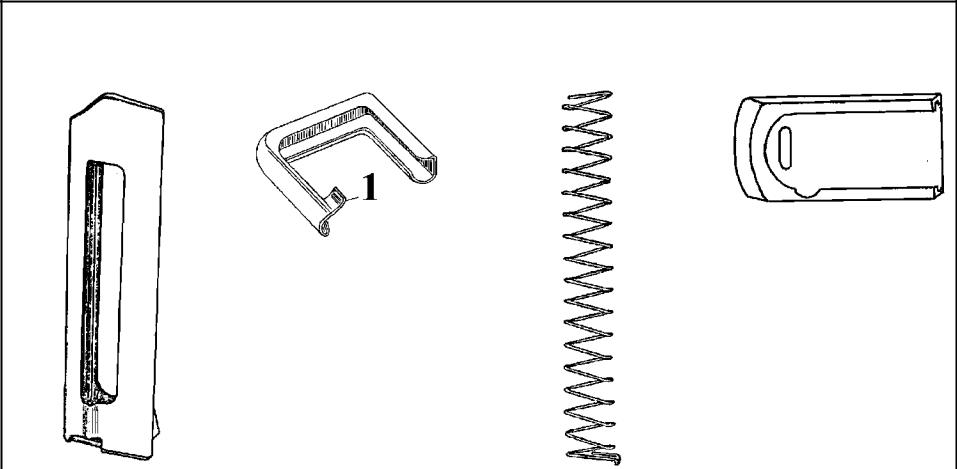

Устройство магазина
1. Корпус магазина |
2. Подаватель |
3. Пружина подавателя |
4. Крышка магазина |
|
1) зуб. |
|
|
|
|
|
|
115
116

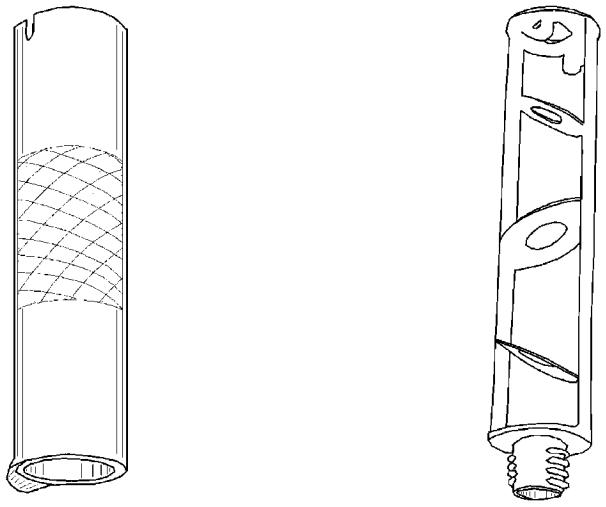

Расширительная камера
1. Корпус |
2. Передняя втулка |
3. Задняя втулка |
4. Сетчатый рулон |
|
|
|
|
|
Насадок |
|
1. Корпус |
|
2. Сепаратор |
|
|
|
117
118

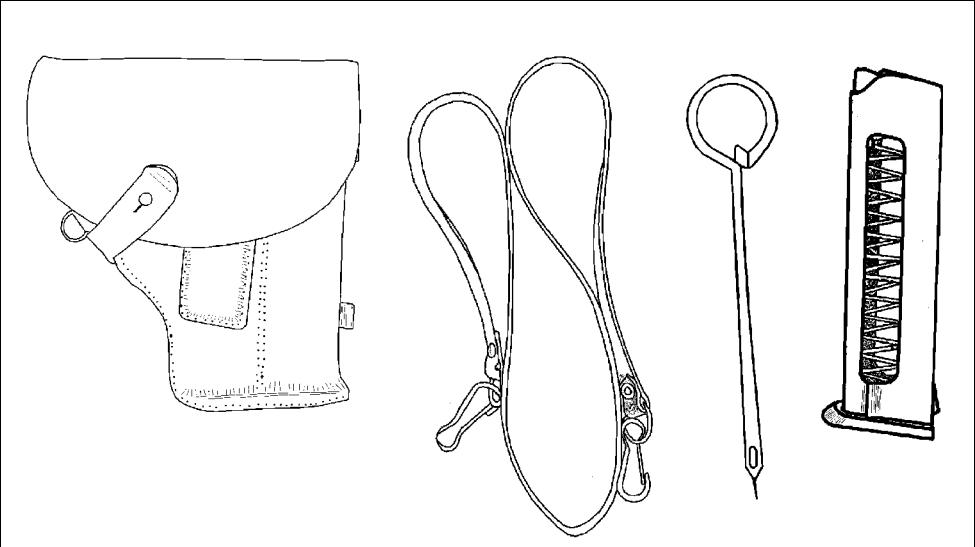

Принадлежность
1. Кобура |
2. Шнур револьверный |
3. Протирка |
4. Запасной магазин |
|
|
|
|
|
Тактико-технические характеристики 9-мм «ПБ» |
||
Калибр |
9 |
мм |
|
Патрон |
9 18 |
мм |
|
Начальная скорость полета пули |
290 |
м/с |
|
Емкость магазина |
8 |
шт. патронов |
|
Режимы огня |
одиночный |
||
Боевая скорострельность |
30 |
выст./мин. |
|
Система автоматики |
отдача свободного затвора |
||
Длина оружия: |
|
|
|
|
с насадком |
310 |
мм |
|
без насадка |
170 |
мм |
Высота оружия |
134 |
мм |
|
Длина патрона |
25 |
мм |
|
Длина гильзы |
18 |
мм |
|
Вес оружия с неснаряженным магазином и насадком |
0,95 |
кг |
|
Вес патрона |
10 |
г |
|
Вес пули |
6,1 |
г |
|
119
120
Порядок неполной разборки пистолета «ПБ»
1.Отделить магазин. Удерживая оружие в правой руке, большим пальцем левой руки отжать защелку магазина и извлечь его из рукоятки.
2.Проверить оружие на незаряженность. Выключить предохранитель, опустив флажок вниз, перевести затвор в крайнее заднее положение и, осмотрев патронник, отпустить затвор. Произвести контрольный спуск курка.
3.Отсоединить насадок. Отжать защелку камеры вниз до отказа, повернуть насадок против часовой стрелки и, сместив вперед, отделить от ствола.
4.Отделить рукоятку. Утопить кнопку защелки, движением назад отделить рукоятку от рамки.
5.Отделить рычаг возвратного механизма. Переместить затвор назад на 10–15 мм и отделить рычаг от рамки.
6.Отделить расширительную камеру. Оттянуть край спусковой скобы вниз и, перекосив вправо, упереть в рамку; повернуть камеру на стволе против часовой стрелки и, перемещая вперед, снять со ствола.
7.Снять со ствола переднюю и заднюю втулки, сетчатый рулон.
8.Отделить затвор. Отвести затвор в крайнее заднее положение и, приподняв заднюю часть вверх, снять затвор с направляющих рамки, а затем движением вперед отделить его от оружия; установить на место спусковую скобу.
9.Извлечь возвратную пружину из рукоятки.
10.Разобрать насадок. Установить насадок задней частью на опору, острым концом протирки утопить защелку сепаратора, надавить на корпус вниз и извлечь сепаратор.
Сборка после неполной разборки производится в обратной последовательности.
