Борщев А.А. Обеспечение личной безопасности сотрудников полиции при обнаружении взрывоопасных...УММ

21

Нельзя не отметить, что такой прогноз имеет статистическую природу и относится к диапазону радиусов, а не к какому-либо конкретному радиусу. Для этого есть ряд причин; некоторые из них приводятся ниже:

А) параметры ударной волны ( избыточное давление, импульс ) можно предсказать только статистически;

Б) размер и траектории разлета осколков можно предсказать только статистически;

В) характеристики объектов поражения разнообразны: люди различаются по возрасту, физическому состоянию, дома - по размеру, строительному материалу и конструкции;

Г) на характер разрушения влияет ориентация поражаемых взрывом объектов относительно направления распространения ударной волны.

Поражение людей.

Человек, попав в ближнюю зону действия взрыва, например, в зону радиуса воронки, образованной зарядом ВВ, может буквально разорваться на части. В случае небольшого заряда ( массой 1 кг или менее ) возможно ограниченное увечье, как это происходит в случае, когда человек подрывается на мине. Существует, однако, различие между военными взрывами и типом взрывов, происходящих в химической и перерабатывающей промышленности. Боеприпасы военных ВВ специально конструируются как противопехотное средство. Примером этого может служить бомба типа Mills или ручная граната, которая по форме похожа на ананас и сконструирована так, чтобы при разрыве распадаться на мелкие части. Каждый такой осколок несет в себе потенциальную смерть.

Оценка максимального приведенного расстояния для случая смерти, возникающей только от взрыва, изменяется в зависимости от физического положения человека и его расположения относительно отражающей поверхности. Наименьший риск смерти будет у тех, кто лежит на земле перпендикулярно направлению распространения ударной волны.

22

Осколочное действие взрыва.

Для поражения человека применяются ВУ, которые действуют на цель непосредственно продуктами взрыва и ударной волной, ударной волной и частицами грунта, осколками, образующимися при взрыве ВУ. В первом случае ВУ действует как фугасный боеприпас, во втором - как фугасноосколочный и в третьем - как осколочный.

Осколочные противопехотные мины действуют на цели обычно на значительном расстоянии, поэтому, в отличие от мин фугасного и фугасноосколочного принципов действия, поражающих одиночные цели, их следовало бы отнести к боеприпасам группового поражения. В зависимости от характера разлета осколков осколочные мины принято делить на мины кругового поражения и мины направленного действия, причем среди последних выделяют группу мин остронаправленного действия (например, МОН-100 и МОН-200), осколки которых разлетаются в пределах малого телесного угла, в отличии от мин секторального поражения (например, МОН50, М-18), для которых этот угол значителен.

При взрыве осколочного боеприпаса поражение целей осуществляется осколками, которые при встрече с целями должны обладать энергией, необходимой для их поражения. Так как осколок при движении в воздухе от места взрыва боеприпаса до цели теряет часть кинетической энергии на работу сил сопротивления, то начальная скорость осколка должна быть выше его скорости в момент встречи с целью. Таким образом, при рассмотрении осколочного действия, можно выделить три фазы:

1)Взрыв мины, формирование осколков и сообщение им начальной скорости;

2)Полет осколка в сопротивляющейся среде;

3)Внедрение осколка в цель и ее поражение.

При выходе фронта детонационной волны к оболочке, по материалу оболочки распространяется ударная волна. В момент выхода ее на внешнюю границу, оболочка начинает двигаться с некоторой скоростью Vв в радиальном направлении, в последующем под действием продуктов взрыва она ускоряется и в некоторый момент времени t0 , когда оболочка, получив предельно допустимые деформации, будет расчленена на отдельные осколки, ее скорость достигнет величины V0 , которую мы будем называть начальной скоростью осколка. Так как в момент разрушения оболочки продукты взрыва начинают проистекать через образовавшиеся щели в окружающую среду, то можно считать, что, начиная с этого момента их поршневое действие на осколки прекращается и их дальнейшее движение происходит за счет той кинетической энергии, которую они получили за время отражения ударной волны от оболочки и ее разгона продуктами взрыва до момента образования осколков.

23

24

Раздел 2. Общие сведения о взрывоопасных предметах (ВОП)

2.1Классификация ВОП

ВОП – устройство или вещество, способное при определенных условиях (наличие источника инициирования, возбуждения и т.д.) быстро выделять химическую электромагнитную, механическую, внутриядерную и др. виды энергии.

ВОП – по способу изготовления подразделяется на:

-промышленного изготовления (боеприпасы);

-самодельные взрывные устройства (СВУ).

Боеприпасы – составная часть вооружения, предназначенная для поражения живой силы и военной техники, разрушения сооружений, укреплений и выполнения специальных задач (освещение, сигнализация, задымление и т.д.).

Классификация боеприпасов: По принадлежности:

-авиационные,

-гранаты,

-морские,

-артиллерийские,

-инженерные,

-химические боеприпасы.

По назначению:

-основные (для поражения целей) – зажигательные;

-специальные (освещение, сигнализация, задымление) – агитационные;

-вспомогательные (учебные, холостые) – имитационные.

По характеру снаряжения:

-с обычным ВВ;

-ядерные;

-биологические;

-химические;

-объемного взрыва.

Степень опасности

Все ВОП подразделяются на 4 степени опасности:

1 степень. Авиабомбы, ракеты, реактивные снаряды систем залпового огня, выстрелы и снаряды полевой, самоходной и зенитной артиллерии, минометные выстрелы и мины, боеприпасы противотанковых, ракетных (реактивных) комплексов (ПТРК) и противотанковых гранатометов, инженерных и другие боеприпасы, без взрывателей или со взрывателями, но без следов прохождения через канал ствола, направляющую или пусковую установку (без нарезов на ведущих поясках или каналов капсюлей - воспламенителей, а также со сложенным оперением).

25

Инженерные боеприпасы и ручные гранаты без взрывателей и запалов или со взрывателями и запалами, но с предохранительными чеками. ВВ без СВ.

2 степень. Боеприпасы всех типов со следами прохождения через канал ствола направляющую или пусковое устройство (с нарезами на ведущих поясках, со следами накола КВ или с раскрытым оперением). Боеприпасы не вышедшие из канала ствола, не сошедшие с направляющей при боевом применении. Инженерные боеприпасы и ручные гранаты со взрывателями и запалами без предохранительных чек, СВУ, ВВ со вставленными в заряды СВ. Боеприпасы всех типов с магнитными, сейсмическими, акустическими и др. неконтактными взрывателями с источниками питания непереведенными в боевое положение. Боеприпасы всех типов со следами механического, химического, термического и др. видов воздействия.

3 степень. Боеприпасы и ВУ всех типов, установленные в неизвлекаемое или необезвреживаемое положение. Боеприпасы всех типов с магнитными, сейсмическими, акустическими и др. неконтактными взрывателями с источником питания, переведенными в боевое положение. СВУ (управляемые и неуправляемые) с элементами неизвлекаемости и необезвреживаемости. ВОП не поддающиеся идентификации.

4 степень. Химические и специальные боеприпасы в любом состоянии.

Примечание: Все обнаруженные ВОП до идентификации относятся к 3 степени опасности.

2.2 СВУ. Основные понятия

СВУ – устройство, в которых хотя бы один из элементов изготовлен самодельным способом или установлены его непромышленная, нерегламентированная сборка, т.е. конструкция окончательно подготовленного к взрыву устройства не оговорено требованиями соответствующих условий на его изготовление.

26

Основные факторы применения СВУ являются:

-способностью этих устройств приводить к большим человеческим жертвам, катастрофам, пожарам, разрушениям;

-наличием огромного количества разнообразных компонентов, промышленных боеприпасов и средств для их изготовления и маскировки;

-малой вероятностью обнаружения и возможности обезвреживания;

-огромными материальными затратами по их поиску, обезвреживанию или ликвидации.

Из структуры СВУ видно, что оно в обязательном порядке будет иметь следующие компоненты:

-собственно взрывчатое вещество (ВВ) или промышленный боеприпас (чаще всего могут быть использованы ручные гранаты и противопехотные мины);

-взрыватель с замедлителем, таймером или без них;

-источник питания (если в основу заложен электрический подрыв с использованием электродетонатора);

-механизм или средства приведения в действие;

-камуфляж (внешнее оформление для маскировки);

-средство усиления воздействия активные: (газовые, ацетиленовые, кислородные баллоны, горючее (бензин и другие легковоспламеняющиеся жидкости, природный газ); пассивные: (объекты, сооружения, транспорт где происходит подрыв СВУ).

Для совершения криминальных взрывов используются следующие виды самодельных ВУ:

-собранные полностью из элементов промышленного изготовления, предназначенных для производства взрыва;

-выполненные с использованием отдельных элементов ВУ промышленного изготовления;

-выполненные с использованием отдельных деталей и узлов промышленного изготовления, не относящихся к конструкциям промышленных ВУ;

-полностью самодельные ВУ

КЛАССИФИКАЦИЯ САМОДЕЛЬНЫХ ВЗРЫВНЫХ УСТРОЙСТВ

27

(ВЗДмеханические типа МУВ-2; - часовые; -химические. )

6- ДРУГИЕ ВОЗМОЖНЫЕ ТИПЫ 6- ЭЛЕКТРИЧЕСКОГО (ЭЛЕКТРОННОГО) ДЕЙСТВИЯ

КЛАССИФИКАЦИЯ СВУ ЭЛЕКТРИЧЕСКОГО (ЭЛЕКТРОННОГО) ДЕЙСТВИЯ

Взрыв автомобиля на Алтуфьевском шоссе

28

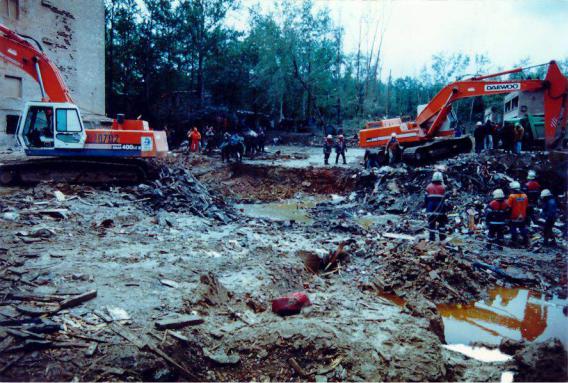

Взрыв жилого дома на Каширском шоссе. Сентябрь 1999г.

Одна из разновидностей СВУ это ловушки и мины ловушки и ловушки - сюрпризы. Мины-ловушки устанавливаются с целью повышения боевой эффективности минных полей, невзрывных заграждений, поражения личного состава и повреждения боевой и другой техники, боеприпасов, материальных ценностей противника, а также дезорганизации его действий.

Наличие мин-ловушек в минных полях, на путях движения, на объектах и т.п. дезорганизует действия противника, наносит ему дополнительные потери в живой силе, нарушает материально-техническое снабжение войск и снижает морально-боевые качества личного состава.

Умелое использование табельных средств взрывания и подручных материалов является важным фактором при устройстве эффективных мин-ловушек. Они должны быть просты по устройству, хорошо замаскированы под местные предметы и представлять большую опасность для противника. Умело, устроенные мины-ловушки приводят к самым неожиданным результатам.

Мины-ловушки создают у солдат противника настороженность и подозрительность, вызывают растерянность и вселяют в них чувство страха перед неизвестностью.

Особенно с большим успехом мины-ловушки применяются при отходе и в тылу противника. Они устанавливаются в зданиях, различных сооружениях, укрытиях, на дорогах, тропах, объездах, в завалах на путях движения, на мостах, бродах и в других местах, удобны для скрытия установки.

29

В обороне мины-ловушки устанавливаются на вероятных направлениях наступления противника для воспрепятствования или задержки его продвижения, а также с целью затруднения ведения разведки и преодоления, минных полей.

А вот ловушки и ловушки - сюрпризы устанавливают с целью поражения гражданского населения, наведение страха и паники среди населения.

2.3Ловушки для невнимательных

Взрывные устройства, на которых враг сам взрывается; результат изза его беспечности, за счет его обычного действия.

С выбором действия для его определенного движения и делаем ключ подходящий к этому действию. Ключ ловушки зависит от ума и способности того, кто его сделал.

Предохранитель
