2593

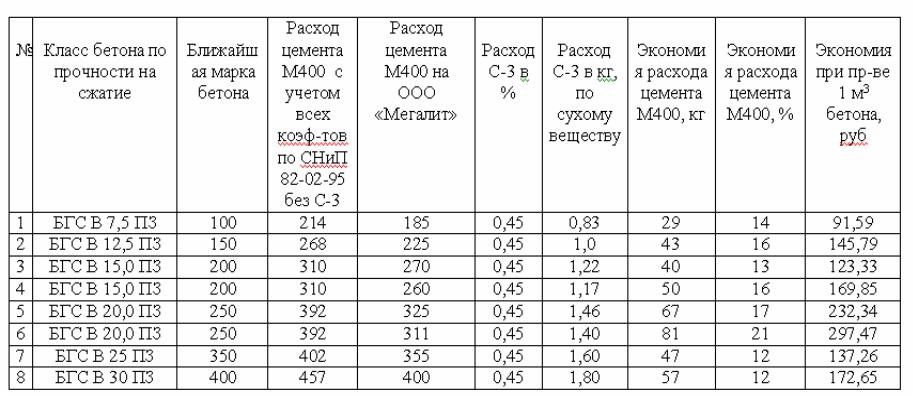

Таблица П.7.1

Результаты испытаний добавки С-3

189

Примечание. Составы бетонной смеси разработаны на следующих материалах:

-цемент – портландцемент М 400 Д20, НГ = 25, 5 %;

-песок – модуль крупности менее 1,5;

-щебень – щебень карбонатных пород марки 400 фракции 5…50 мм;

-добавка – С-3 пластификатор производства ООО «Компонент».

Комплексная добавка «Суперпласт С-3» (ТУ 5730-004-97474489-2007)

Комплексная добавка «Суперпласт С-3» обладает отличными пластифицирующими свойствами и эффективным водоредуцирующим действием, обеспечивает высокую удобоукладываемость и отличную динамику набора прочности бетонной смеси с высокими показателями механической прочности во все сроки твердения.

Эта добавка прекрасно зарекомендовала себя при производстве высококачественного товарного бетона и железобетонных изделий различного назначения. «Суперпласт С-3» - универсальная добавка, обладающая стабильным составом и точным действием, позволяющая регулировать свойства бетонных и растворных смесей в широких пределах.

Рекомендации по применению комплексной добавки «Суперпласт С-3»

1. Общие положения

По своим потребительским свойствам «Суперпласт С-3» соответствует требованиям ГОСТ 24211-03 «Добавки для бетонов и строительных растворов. Классификация и общие технические условия» для пластифицирующих - водоредуцирующих добавок - суперпластификаторов.

Комплексная добавка «Суперпласт С-3» применима для легких и тяжелых товарных бетонов и для производства сборных конструкций из бетона В20 и выше.

2. Эффективность применения «Суперпласт С-3»

Применение «Суперпласт С-3» позволяет достичь следующих показателей:

-снизить расход цемента на 15…20 %;

-увеличить подвижность смеси от П1 до П5;

-снизить водопотребность при затворении вяжущего вещества на

17…22 %;

-увеличить конечные прочностные характеристики на 20 % и более (в равноподвижных смесях);

-в 1,5…1,6 раза увеличить сцепление бетона с закладной арматурой и металлоизделиями;

-получить бетоны с повышенной влагонепроницаемостью, трещиностойкостью, морозостойкостью (350 циклов).

В табл. П.7.2. показано влияние добавки «Суперпласт С-3» на подвижность бетонной смеси и прочность бетона.

190

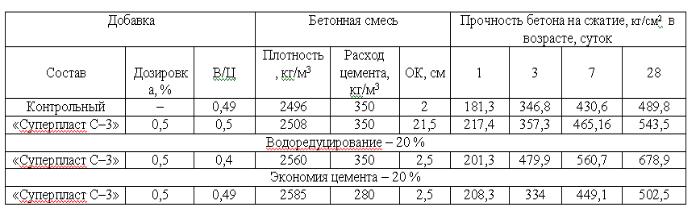

Таблица П.7.2

Результаты испытаний добавки «Суперпласт С-3»

Примечание. Испытания проведены на следующих материалах:

-портландцемент ПЦ 500 Д0, соответствующий ГОСТ 10178-85;

-песок кварцевый Мкр. = 2,4, соответствующий ГОСТ 8736-85;

-щебень гранитный фракции 5…20 мм, соответствующий ГОСТ 8267-93.

Комплексная добавка «Мегалит С-3 МЛ»

(ТУ 5730-002-97474489-2007)

Комплексная добавка для бетонов и строительных растворов с повышенной сохраняемостью «Мегалит С-3 МЛ» обладает отличными пластифицирующими свойствами и эффективным водоредуцирующим действием, обеспечивает повышенную сохраняемость удобоукладываемости бетонной смеси на очень длительный период времени (до 2,5 часов), в том числе при высокой температуре окружающего воздуха в условиях жары.

Эта добавка предназначена для товарного бетона при проведении продолжительных бетонных работ, бетонировании массивных конструкций, а также для водонепроницаемого и долговечного бетона и железобетонных изделий различного назначения. «Мегалит С-3 МЛ» - это продукт, оптимально сочетающий в себе высокие качественные характеристики и эффективные технологические показатели с приемлемой ценой.

Рекомендации по применению комплексной добавки «Мегалит С-3 МЛ»

1. Общие положения

Настоящие рекомендации регламентируют применение добавки для бетонов и строительныхрастворов«МегалитС-3МЛ»(ТУ5730-002-97474489-2007).

По своим потребительским свойствам «Мегалит С-3 МЛ» соответствует требованиям ГОСТ 24211-03 «Добавки для бетонов и строительных растворов. Классификация и общие технические условия» для пластифицирующих - водоредуцирующих добавок - сильнопластифицирующего действия.

Добавка «Мегалит С-3 МЛ» применима для легких и тяжелых товарных бетонов и для производства сборных конструкций из бетона В20 и выше.

191

2.Эффективность применениякомплексной добавки «МегалитС-3 МЛ»

Применение добавки «Мегалит С-3 МЛ» позволяет достичь следующих показателей:

-снизить расход цемента на 13…17 %;

-увеличить подвижность смеси от П1 до П4;

- снизить водопотребность при затворении вяжущего вещества на

18…22 %;

-увеличить конечные прочностные характеристики на 30 % и более (в равноподвижных смесях);

-в 1,4…1,5 раза увеличить сцепление бетона с закладной арматурой и металлоизделиями;

-получить бетоны с повышенной влагонепроницаемостью, трещиностойкостью, морозостойкостью (350 циклов);

-замедлить сроки схватывания смесей в условиях повышенной температуры при сохранении темпа набора прочности

В табл. П.7.3 показано влияние добавки «Мегалит С-3 МЛ» на подвижность бетонной смеси и прочность бетона.

«Мегалит С-3 МЛ» может применяться при изготовлении конструк- ционно-теплоизоляционных легких бетонов марок М35…М100 одновременно с воздухововлекающими добавками в целях уменьшения водосодержания бетонной смеси при оптимальной подвижности (5…10 см) и отпускной влажности бетона, приготовленного на водопотребных мелких заполнителях (золе и золошлаковой смеси ТЭС, вспученном перлитовом песке и др.).

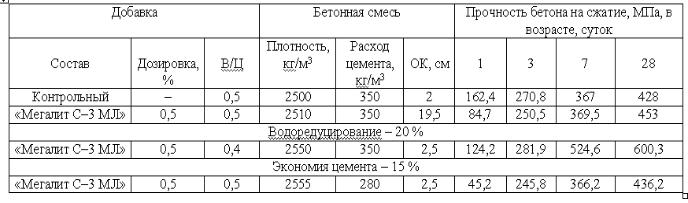

Таблица П.7.3

Результаты испытаний добавки «Мегалит С-3 МЛ»

Примечание. Испытания проведены на следующих материалах:

-портландцемент ПЦ 500 Д0, соответствующий ГОСТ 10178-85;

-песок кварцевый Мкр. = 2,4, соответствующий ГОСТ 8736-85;

-щебень гранитный фракции 5…20 мм, соответствующий ГОСТ 8267-93.

192

Комплексная добавка «Суперпласт РТ» (ТУ 5730-002-97474489-2007)

Комплексная добавка для бетонов и строительных растворов - пластификатор, регулятор твердения - «Суперпласт РТ» обладает отличными пластифицирующими свойствами и эффективным водоредуцирующим действием, а также значительным эффектом ускорения гидратации цемента в ранние сроки твердения бетонной смеси, обеспечивает высокую удобоукладываемость и отличную кинетику твердения бетонной смеси с ускоренной динамикой набора прочности в ранние сроки твердения.

Эта добавка прекрасно зарекомендовала себя при производстве высококачественного товарного бетона и железобетонных изделий различного назначения.

«Суперпласт РТ» - это универсальная добавка, обладающая стабильным составом и точным действием, позволяющая регулировать свойства бетонных и растворных смесей в широких пределах.

Рекомендации по применению комплексной добавки «Суперпласт РТ»

1. Общие положения

Настоящие рекомендации регламентируют применение для бетонов и строительных растворов комплексной добавки «Суперпласт РТ» (ТУ 5730-002- 97474489-2007).

По своим потребительским свойствам «Суперпласт РТ» соответствует требованиям ГОСТ 24211-03 «Добавки для бетонов и строительных растворов. Классификация и общие технические условия» для пластифицирующих - водоредуцирующих добавок с выраженным эффектом ускорения набора прочности бетона.

«Суперпласт РТ» применим для легких и тяжелых товарных бетонов и для производства сборных конструкций из бетона В20 и выше.

2. Эффективность применения комплексной добавки «Суперпласт РТ»

Применение добавки «Суперпласт РТ» позволяет достичь следующих показателей:

-снизить расход цемента на 15…20 %;

-увеличить подвижность смеси от П1 до П5;

-снизить водопотребность при затворении вяжущего вещества на 15…23 %;

-увеличить конечные прочностные характеристики на 30 % и более (в равноподвижных смесях);

-увеличить прочностные характеристики в 1 сутки на 30…50 %;

-сократить тепловую обработку на 10…15 %.

В табл. П.7.4 показано влияние «Суперпласт РТ» на подвижность бетонной смеси и прочность бетона.

193

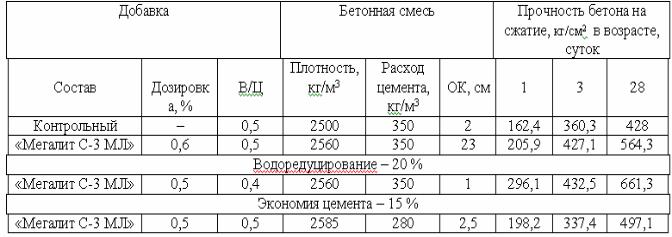

Таблица П.7.4

Результаты испытаний добавки «Суперпласт РТ»

Примечание. Испытания проведены на следующих материалах:

-портландцемент ПЦ 500 Д0, соответствующий ГОСТ 10178-85;

-песок кварцевый Мкр. = 2,4, соответствующий ГОСТ 8736-85;

-щебень гранитный фракции 5…20 мм, соответствующий ГОСТ 8267-93.

Комплексная добавка «Суперпласт ПМ» (ТУ5730-004-97474489-2007)

Комплексная добавка «Суперпласт ПМ» обладает водоредуцирующим и противоморозным эффектом до минус 15 °С, позволяет осуществлять пластификацию бетонной смеси без дополнительного применения химических добавок, не содержит едких и вредных веществ, содержание хлорид-ионов не более 0,1 %, может применяться одновременнос другими водорастворимыми добавками.

Рекомендации по применению комплексной добавки «Суперпласт ПМ»

1. Дозировки

2. Область и условия применения

«Суперпласт ПМ» следует применять для производства бетонных работ при возведении монолитных бетонных и железобетонных конструкций, монолитных частей сборно-монолитных конструкций, замоноличивания стыков, при изготовлении сборных бетонных и железобетонных конструкций в неотапливаемых зданиях и на полигонах, а также при возведении конструкций из каменной кладки в зимних условиях при температуре воздуха от плюс 5 до минус

15 °С.

194

Добавка «Суперпласт ПМ» предотвращает замерзание бетонной смеси при транспортировке, кладке и уплотнении, а также до начала активной тепловой обработки (электропрогрев, греющая опалубка, инфракрасный прогрев и др.) или при термосном выдерживании до устройства теплоизоляции.

3. Указания по применению

Хранение «Суперпласт ПМ» следует производить в хранилищах при температуре не ниже минус 10 °С. При случайном замерзании добавка не теряет своих качественных показателей, перед применением водный раствор должен быть отогрет до температуры не менее плюс 10…15 °С и тщательно перемещан.

Добавку «Суперпласт ПМ» можно применять для производства предва- рительно-напряженных конструкций, армированных термомеханически упрочненной арматурой, предназначенных для эксплуатации в неагрессивных средах. Для конструкций, предназначенных для эксплуатации в агрессивных средах, следует применять арматуру классов Ат-IVК, Ат-VК.

Не допускается применение добавки «Суперпласт ПМ» для производства железобетона при наличии в заполнителе реакционноспособного кремнезема, а также в конструкциях, предназначенных для электрифицированного транспорта и предприятий, потребляющих постоянный ток.

2. ХИМИЧЕСКИЕ ДОБАВКИ КОМПАНИЙ “БЕНОТЕХ” И “БИОТЕХ”

Модификатор ускоритель с пластифицирующим эффектом «Бенотех Модус»

«Бенотех Модус» - добавка ускоритель-пластификатор. Соответствует требованиям п.2.1.1, п. 1.1.2 ГОСТ 24211-2003, ТУ 2455-009-58771162-2007, и

представляет собой смесь органических и неорганических веществ. Используется в качестве эффективного ускорителя твердения с пласти-

фицирующим эффектом для бетонных смесей, применяемых при изготовлении монолитных, сборных бетонных, железобетонных конст-

рукций, в т.ч. предварительно напряженных, малых архитектурных форм для промышленного и гражданского строительства.

Основное назначение - сокращение продолжительности тепловой обработки бетона, ускорение сроков распалубливания при естественном выдерживании в условиях полигона или неотапливаемого цеха, экономия цемента до 10 %, снижение водопотребности бетонной смеси до 15 %.

Внешний вид - порошок от светло-желтого до темно-коричневого цвета. Насыпная плотность - 800…1100 кг/м3.

Водородный показатель (рН) раствора с массовой долей вещества 2,5 % - 4,0…6,5.

Влажность, % по массе, не более 5,0.

195

Увеличение прочности бетона в первых сутках нормального твердения (в равноподвижных смесях) - на 30 % и более.

Рекомендуемая дозировка добавки "Бенотех Модус" составляет 0,5… 0,8 % от массы цемента из расчета сухих веществ.

Добавка наиболее эффективно работает с бездобавочными цементами, а также с цементами 1 и 2 группы эффективности при пропаривании. Добавку следует вводить в состав бетонной смеси в виде водного раствора не более 15% концентрации.Эффективная дозировка добавки устанавливается опытным путем.

Применение добавки "Бенотех Модус" не снижает защитных свойств бетона по отношению к стальной арматуре (не вызывает коррозии арматуры). В случае применения добавки "Бенотех Модус" в предварительно напряженных железобетонных изделиях, их эксплуатация разрешается только в неагрессивных и слабоагрессивных средах. Исключается применение добавки в железобетонных конструкциях и изделиях для электрифицированного транспорта и промышленных предприятий, потребляющих постоянный электрический ток.

Добавка "Бенотех Модус" совместима с другими добавками (гидрофобизирующими, пластифицирующими, воздухововлекающими) при условии введения в бетонную смесь раздельно. В других случаях требуется подтверждение на совместимость.

Малоопасное вещество. Соответствует IV классу опасности по ГН 2.2.5.1313-03. При попадании на кожу смойте водой с мылом. При попадании в глаза или на слизистую оболочку, немедленно смойте его большим количеством воды и обратитесь к врачу.

Не опасный груз. Транспортировка продукта осуществляется автотранспортом, железнодорожными контейнерами, крытыми вагонами с загрузкой по нормативной документации, действующей на соответствующем виде транспорте. Упаковка - полипропиленовые маркированные мешки по 30 кг.

В невскрытой заводской упаковке изготовителя на поддонах в закрытых складских помещениях, срок годности не менее 12 месяцев с даты изготовления. Срок хранения водного раствора добавки не более 1 месяца с момента приготовления.

Водный раствор добавки должен храниться в плотно закрытой таре. При хранении или применении добавки в виде водного раствора следует исключить всякую возможность смешивания раствора добавки с нитритом натрия. В случае замерзания водного раствора, после размораживания добавка полностью восстанавливает свои свойства.

Комплексный модификатор бетона «Бенотех Уником»

Комплексная добавка «Бенотех Уником» (ТУ 5870-004-58771162-2003, санитарно-эпидемиологическое заключение № 54.НС.02.587.П.000629.02.04 от 12.02.2004 г.) применяется как многофункциональная добавка при изготовлении бетонных и железобетонных конструкций и изделий с предъявлением к

196
