где = 14,3 10-6 – коэффициент кинематической вязкости, м2/с, при нормальных условиях.

Для гидравлической гладкой внутренней стенки газопровода коэффициент Рейнольдса должен отвечать следующему условию:

Re n/d 23,

где n – эквивалентная абсолютная шероховатость внутренней поверхности стенки трубы принимается равной: для новых стальных труб – 0,01 см; для бывших в эксплуатации стальных труб – 0,1 см; для полиэтиленовых независимо от времени эксплуатации – 0,0007 см.

В зависимости от значения числа Re коэффициент гидравлического трения следует определять по формулам:

для ламинарного режима движения газа Re 2000:

64/Re;

для критического режима движения газа Re = 2000-4000:

0,0025Re0,333;

при числе 4000 < Re < 100000 по формуле

0,3164/Re0,25;

при Re > 100000:

1

lgRe 1,64 2 ;

– для шероховатых стенок при Re > 4000

n



68

0,25









.





d



Re



Падение давления в местных сопротивлениях (колена, тройники, запорная арматура и др.) для газораспределительных газопроводов допускается учитывать путем увеличения фактической длины газопровода на 5–10 %.

Расчетный расход газа для установленных в квартире газовых приборов определяем по формуле

QP k0QНОМ Ni ,

41

где k0 – коэффициент одновременности определяется по СП 42-101-2003, выкопировка из которого приведена в табл.

П.2;

QНОМ – номинальный расход газа газовым прибором, м3/ч; Ni – число типов приборов в квартире.

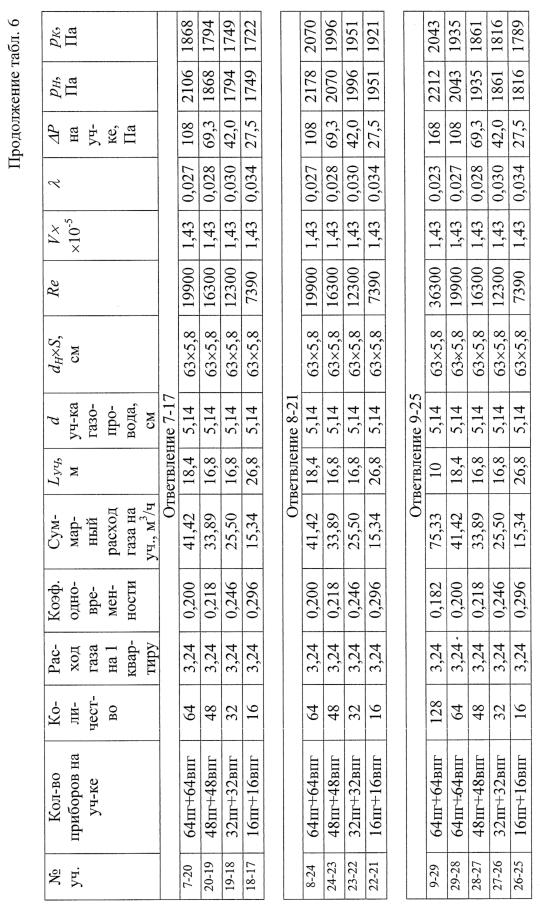

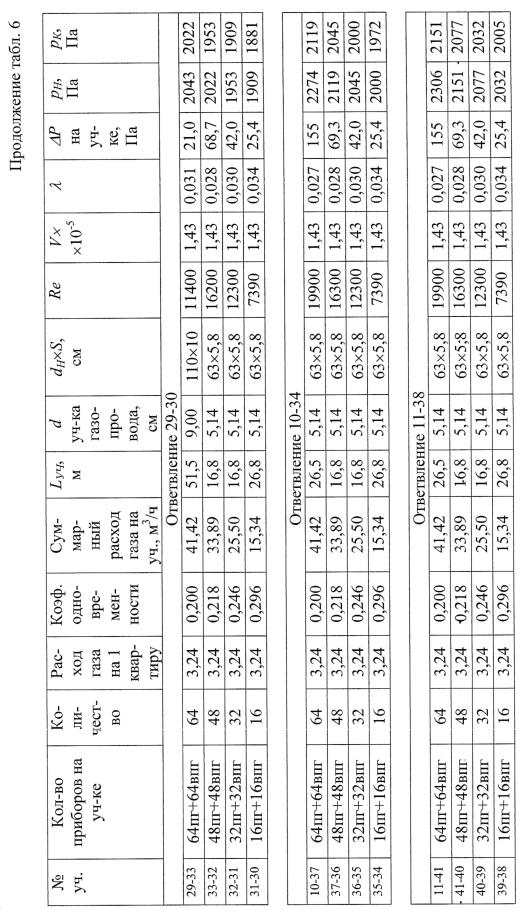

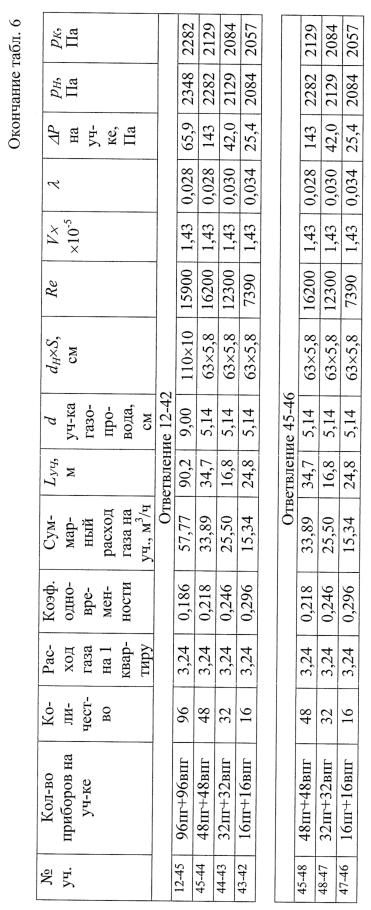

Все расчеты необходимо свести в табл. 6.

Кроме того, студент должен построить профиль любого участка трассы газопровода, руководствуясь ГОСТ 21.610-85 «Газоснабжение. Наружные газопроводы». Студенту необходимо построить продольный профиль участка газопровода.

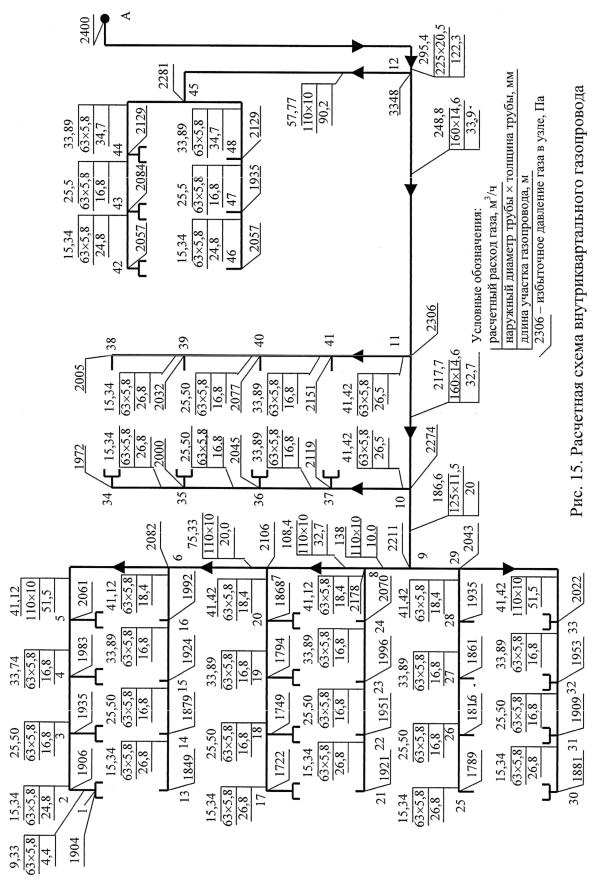

42

43

44

45

46

Библиографический список

1.Галдин В.Д. Горючие газы, добыча и транспортировка: Учебное пособие.

Омск: Изд-во СибАДИ, 2006. – 163 с.

2.ГОСТ 21.610-85. СПДС. Газоснабжение. Наружные газопроводы. Рабочие чертежи.

3.ГОСТ 2.721-74. ЕСКД. Обозначения условные графические в схемах общего назначения.

4.ГОСТ 2.780-68. ЕСКД. Обозначения условные графические. Элементы гидравлических и пневматических сетей.

5.ГОСТ 2.784. ЕСКД. Обозначения условные графические. Элементы трубопровода.

6.ГОСТ 2.785-70. ЕСКД. Обозначения условные графические. Арматура трубопроводная.

7.Ионин А.А. Газоснабжение. – М.: Стройиздат, 1975. – 439 с.

8.Майзельс П.Б., Вигдорчик Д.Я. Газогорелочные устройства: Справочник.

М.: Стройиздат, 1964. – 284 с.

9.Раздаточный материал по дисциплине «Газоснабжение»/ Сост. В.Д. Галдин. – Омск: Изд-во СибАДИ, 2008. – 48 с.

10.СНиП 42-01-2002. Газораспределительные системы.

11.СП 42-101. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.

12.СП 42-102. Проектирование и строительство газопроводов из металлических труб.

13.СП 42-103. Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов.

14.Стаскевич Н.Л., Майзельс П.Б., Вигдорчик Д.Я. Справочник по сжижен-

ным углеводородным газам. – М.: Недра, 1964. – 516 с.

47

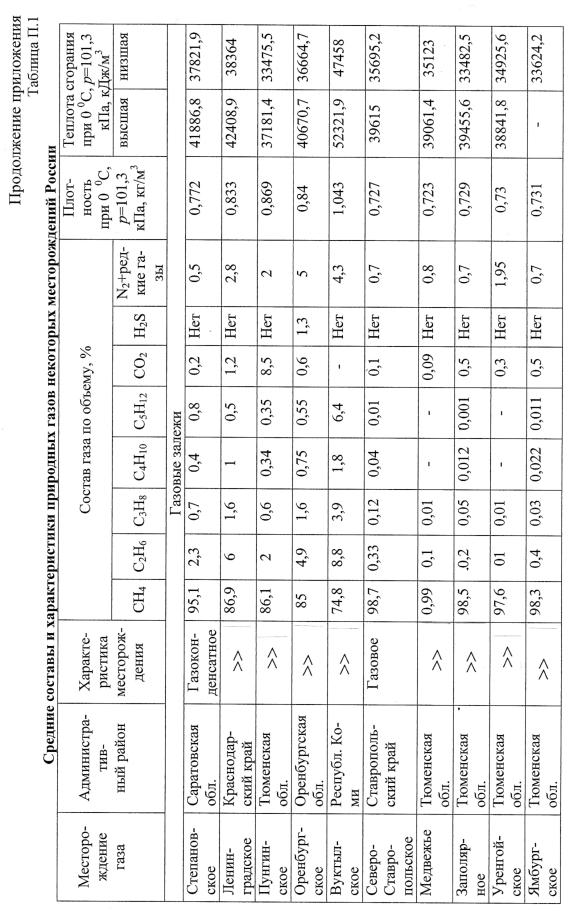

Приложение



В





Кухня

Кухня



Б





Кухня

Кухня



A





1

2

3

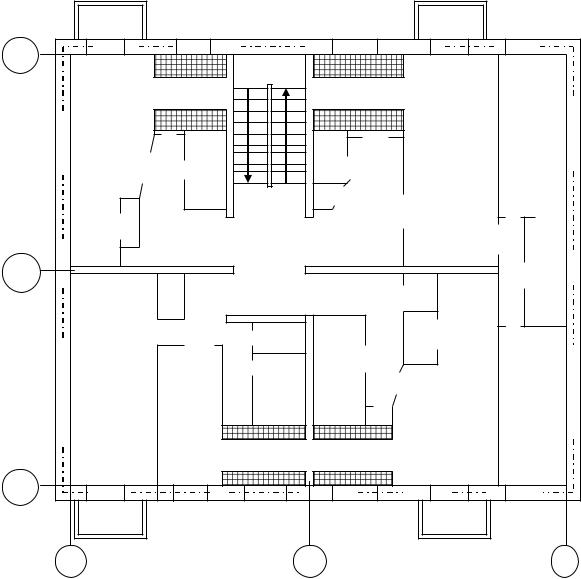

Рис. П.1. План секции жилого дома
