Приложение 1

Внешний вид и параметры наиболее используемых ЗУ

Радиомикрофон OWL-2 (рис. П.1.1), выполненный в виде насадки на батарею «Крона», при малых размерах обладает повышенной акустической чувствительностью и дальностью передачи до 3 км. Прием информации осуществляется на обычный FM радиоприемник (88-108 МГц).

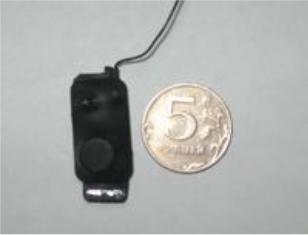

Рис. П.1.1. Радиомикрофон OWL-2

Технические характеристики OWL-2

Дальность действия – до 3км; Ток потребления – 15 мА;

Питание – 9В. Время работы – от 4-х дней; Габариты – 20×20×10 мм; Рабочая частота – 96,1 МГц.

Телефонный радиоретранслятор OWLPHONE-1 (рис. П.1.2) позволяет вести как акустический контроль помещения, так и контроль телефонной линии на расстоянии до 150 метров. Для приема сигнала используется обычный FM приемник. Устройство подключается параллельно телефонной линии и питается от нее. Телефонный радиоретранслятор имеет небольшие габариты. Принцип работы OWLPHONE-1 следующий: при положенной трубке устройство работает как радиомикрофон с высокой чувствительностью, позволяющей вести акустический контроль

71

помещения, при поднятии трубки телефона устройство переходит в режим телефонного радиоретранслятора, т.е. ведётся контроль телефонной линии.

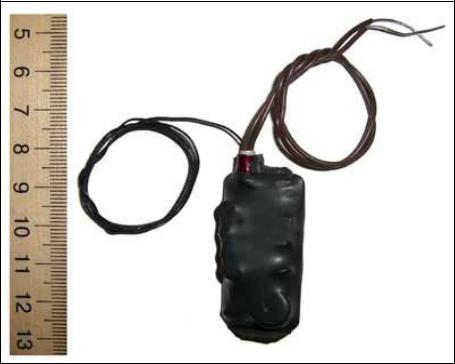

Рис. П.1.2. Телефонный радиоретранслятор OWLPHONE-1

Технические характеристики OWLPHONE-1

Рабочая частота – 96,1 МГц; Выходная мощность – 5 мВт; Вид модуляции – WFM; Ослабление гарм. составл. – 25 дБ; Дальность передачи до – 150 м;

Напряжение питания 60 В (телефонная линия); Время непрерыв. работы – неограниченно; Габариты – 40×10×10 мм.

Беспроводной радиостетоскоп МС-02 (рис. П.1.3) предназначен для прослушивания помещения через стены из различных материалов толщиной до 80 см или через оконные рамы с двойными стеклами. Если удастся подсоединить устройство к водопроводной трубе, или к трубе отопительной системы, это позволит прослушивать разговоры в

72

соседних помещениях. Информация с устройства далее передаётся по радиоканалу и прослушивается на любом FM приемнике.

Рис. П.1.3. Беспроводной радиостетоскоп МС-02

Технические характеристики МС-02

Дальность действия устройства – 700 м.; Ток потребления – 16 мА; Питание – 9 В;

Габариты передатчика – 30×12×8 мм; Габариты датчика – 50×20 мм; Рабочая частота – 96-108 МГц;

Источник питания – один элемент типа «Крона» 9В.

Микрокамера ZT-801C (рис. П.1.4) работает от батареи «Крона» через переходник или от электросети через адаптер. Как только подключили питание, камера сразу начинает передавать цветное видео со звуком на расстояние до 100 метров на портативный монитор-регистратор.

Технические характеристики ZT-801C

Рабочая частота – 1.2 ГГц;

73

Сенсор – цветной CMOS; Угол обзора – 72°;

Минимальное необходимое освещение – 1,5 Люкс; Ширина полосы пропускания – 20 MГц; Потребляемый ток – 80 мА;

Размеры – 21×21×21мм;

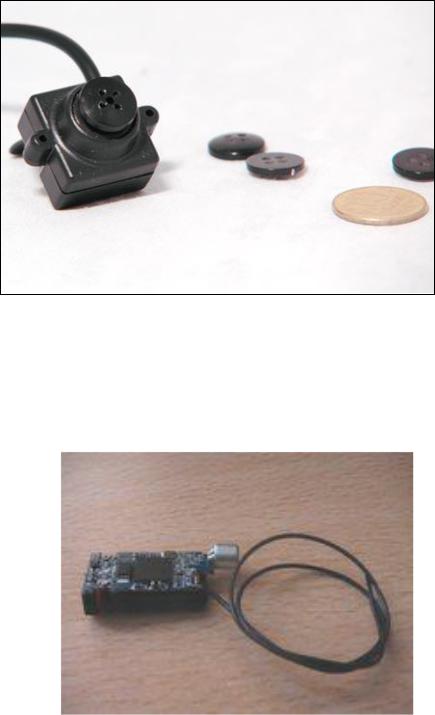

Рис. П.1.4. Микрокамера ZT-801C

Передатчик речевой информации SIM-DTX-500 (рис. П.1.5) может работать в режиме открытой передачи в диапазоне СВЧ с узкополосной частотной модуляцией или в режиме цифрового кодирования со скоростью передачи 40 кбайт/с.

Рис. П.1.5. Передатчик SIM-DTX-500

74

Настройка передатчика производится вручную с шагом 5 кГц. Передатчик имеет соединитель с внешним микрофоном. Приемник SIM-DRX-500 сканирующего типа имеет встроенную плату декодера SIM-DES-500. Имеется вариант приемника с декодером в виде отдельного блока.

Технические характеристики SIM-DTX-500:

Диапазон частот – 165-174 МГц; Настройка – ручная с шагом 5 кГц;

Режимы работы – с узкополосной частотной модуляцией или с цифровым кодированием сигналов;

Микрофон – внешний, миниатюрный, конденсаторный; Выходная мощность – 100-500 мВт (регулируется вручную); Электропитание – источник постоянного тока, 9 В; Потребляемый ток – до 200 мА; Размеры – 78×38×6 мм.

75

Приложение 2

Элементы основной панели комплекса OSCOR

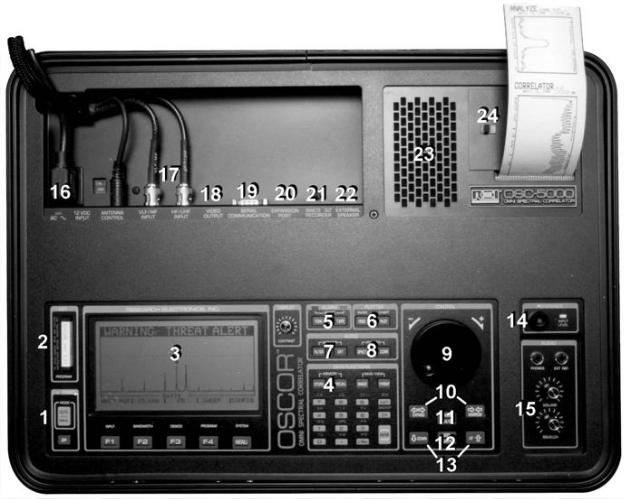

Общий вид основной панели спектрального коррелятора «OSCOR» представлен на рисунке:

Панель управления содержит следующие элементы:

1.«Питание/Режим» (POWER/MODE): включает устройство и осуществляет переход в автоматический режим.

2.Программный ключ: необходим для работы программного обеспечения устройства и обновления программных версий.

3.Дисплей: отображает всю необходимую информацию во время работы прибора.

4.«Запись/Вызов» (STORE/RECALL): используется для записи и чтения из памяти сигналов угрозы и «дружественных» сигналов, диапазонов развёртки.

76

5.«Контроль сигналов тревоги» (ALARM CONTROL): кнопка TONE режим тревоги; кнопка TAPE управляет включением записи диктофона при активированной тревоге.

6.Управление плоттером (PLOTTER CONTROL): кнопка PLOT выводит на принтер информацию с дисплея или список «тревожных» частот. FEED подводит бумагу для печати.

7.Аудио монитор (AUDIO MONITOR): FILTER включает фильтр диапазона звуковых частот. EXT (источник внешнего звука) обеспечивает прослушивание фоновых сигналов для корреляции.

8.Аудиоанализ (AUDIO ANALYSIS): CORR активирует акустический коррелятор, для анализа сигнала. SPECT изображает на дисплее анализируемый сигнал.

9.Ротатор настройки: используется для точной настройки частоты.

10.Расширение/Сужение (Expand/Narrow): расширяет или сужает диапазон частот на дисплее.

11.Развертка / Анализ (SWEEP/ANALYZE): осуществляет переход между режимами развертки и анализа.

12.Поиск/Пределы (SEEK/LIMITS): поиск следующего сигнала;

13.Вниз/Вверх (DOWN/UP): экран переходит к более высокому или низкому диапазону частот.

14.Референтный микрофон (REFERENCE MICROPHONE):

контролирует акустику помещения и подключен к коррелятору как источник опорного сигнала (в случае если гнездо EXT REF свободно). Гнездо ввода EXT REF служит для подключения телефонной линии, внешнего микрофона или других источников звукового сигнала, которые коррелятор будет воспринимать как шаблонный сигнал для сравнения.

15.Громкость/Порог (VOLUME/SQUELCH): Громкость и порог на аудио выходе при контроле принимаемых сигналов.

16.Вход питания (POWER INPUT): Разъем питания, 115/230 В переменного тока (переключение по выбору), 50/60 Гц, либо 12-18 В постоянного ток.

17.Контроль / RF шнуры (CONTROL/ RF CABLES): соединяет главную часть прибора с антенной панелью; имеет съёмные соединители для специализированных RF-зондов и удлинителей.

18.Выход для видео (VIDEO OUTPUT): (если установлен) выводит стандартный видеосигнал на внешний монитор.

77

19.Коммуникационный порт (SERIAL COMMUNICATIONS): USB-порт для подключения компьютера.

20.Порт расширения (EXPANSION MODULE PORT):

поддерживает работу OTL-5000 (триангуляционный акустический локатор).

21.Выход для диктофона (RECORDER OUTPUT): позволяет записывать аудио сигналы.

22.Внешний динамик (EXTERNAL SPEAKER): Используется для подключения выносного динамика.

23.Встроенный динамик (INTERNAL SPEAKER): для прослушивания сигналов и выдачи сигналов тревоги.

24.Принтер (PRINTER ACCESS): графические ленточные диаграммы предоставляют возможность детального сравнительного анализа и ведения регистрационного журнала.

78

Библиографический список

1.Бузов Г.А., Лобашев А.К., Лосев Л.С. «Легальные жучки»: суровая реальность и меры противодействия//Специальная техника. - 2005. - №1.

2.Бузов Г.А., Лобашев А.К., Щербаков Д.А. Применение «OSCOR-5000» - проблемы и решения// Защита информации. Инсайд. -2005. - №4.

3.Бузов Г.А., Лобашев А.К., Щербаков Д.А. Особенности обнаружения и идентификации закладных устройств с помощью «ОSCOR-5000»//Специальная техника. - 2005. - №4.

4.Бузов Г.А., Лобашев А.К. Концептуальные основы подготовки специалистов по информационной безопасности//Защита информации. Инсайд. - 2005. - №6.

5.Бузов Г.А., Лобашев А.К. Практика применения универсальных технических средств для предотвращения утечки акустической информации из помещений//Специальная техника. - 2005. - №5.

6.Бузов Г.А., Лобашев А.К., Лосев Л. С. Современный взгляд на решение проблемы применения «легальных жучков»//Защита информации. Инсайд. - 2005. - №2.

7.Вепрев С.Б., Кочуров A.M., Лобашев А.К. Совершенствование подготовки специалистов по информационной безопасности в учебных центрах на основе E- learning технологий// Защита информации. Инсайд. - 2007. - №1.

8.Кондратьев А.В., Нагорный С.И., Донцов В.В., Лобашев А.К. Особенности выбора измерительного прибора для автоматизированных программно-аппаратных комплексов, предназначенных для исследования ПЭМИН//Специальная техника. - 2007. - №2.

9.Куницин И.В., Лобашев А.К. Применение методов математического моделирования для оценки эффективности активной защиты акустической (речевой) информации//Специальная техника. - 2007. - №5.

10.Лобашев А.К Особенности прибора OSCOR в автоматическом режиме (обмен опытом)//Защита информации. Инсайд. - 2008. - №1.

11.Лобашев А.К. Дифференциация поисковых подходов при выявлении службами безопасности закладных устройств//Защита информации. Инсайд. - 2005. - №5.

12.Лобашев А.К. Дифференциация поисковых подходов при выявлении службами безопасности закладных устройств//Защита информации. Инсайд. - 2006. - №5.

13.Лобашев А.К. Защита информации от утечек по техническим каналам//IT спец. - 2008. - №4.

14.Лобашев А.К. Защита речевой информации. Часть 1//IT спец. -2008. - №6.

15.Лобашев А.К. Защита речевой информации. Часть 2//IT спец. - 2008. - №7.

16.Лобашев А.К. Нелинейные радиолокаторы и особенности их применения для поиска закладных устройств//Специальная техника. -2006. - №6.

17.Лобашев А.К., Лосев Л.С. Современное состояние и тактические возможности применения индикаторов электромагнитных излучений// Специальная техника. - 2004. - №6.

79

18.Хорев А.А. Защита информации от утечки по техническим каналам. Ч. 1. Технические каналы утечки информации: учебное пособие. - М.: Гостехкомиссия России, 1998.

19.Хорев А.А. Классификация электронных устройств перехвата информации

//Специальная техника и связь. – 2009. – № 1. – С. 46 – 49.
