программы координированного регулирования.

Задания к лабораторной работе №4:

1.Рассчитать сдвиги фаз классическим методом (величина сдвига фаз на соседних перекрестках равна времени проезда перегона) и занести полученные времена включения в таблицу 4.1.

2.Выполнить анализ заданных перегонов на предмет значений интенсивности движения. Применив выражение (4.6) рассчитать сдвиги фаз и занести полученные времена включения в таблицу времен включения.

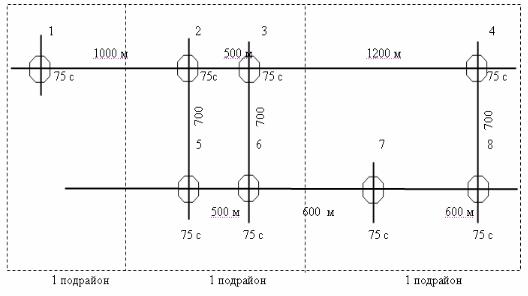

Рисунок 13. Район управления АСУ дорожным движением.



Таблица времен включения

Таблица 4.1









Время включе-

Время включе-

Примечание





(исходя, из каких



№ перекрестка

ния 1 фазы

ния 1 фазы

условий выполне-



до корректиров-

после корректи-

на корректировка









ки

ровки

режимов управле-









ния)























Ответить на следующие вопросы:

Какой основной параметр используется в классическом подходе при выборе момента смены запрещающего сигнала на разрешающий движение сигнал светофора?

Объяснить физический смысл выражения, описывающее изменение мгновенной интенсивности в группе ТС, следующей между перекрестками при различной интенсивности ТП.

С помощью, каких параметров управлении можно оказывать воздействие на движение групп автомобилей?

Перечислите факторы, вызывающие остановку группы автомобилей при подходе к светофорам.

31

Варианты исходных данных для выполнения лабораторных №4











Вариант 1





Расстояния

Средняя



Интенсивность





скорость



№ перекрестка

между пере-

T цикла, с.

движения,

движения,





крестками, м

км/час



авт/час























1.

(10)

300

55

75

600













2.

(9)

500

55

75

450













3.

(8)

500

55

75

1200













4.

(7)

800

55

75

600













5.

(6)

600

55

75

800













6.

(5)

600

55

75

600













7.

(4)

300

55

75

550













8.

(3)

400

55

75

500













9.

(2)

900

55

75

1200











10. (1)

600

55

75

1000























Вариант 2





Расстояния

Средняя



Интенсивность





скорость



№ перекрестка

между пере-

T цикла, с.

движения,

движения,





крестками, м

км/час



авт/час























1.

(10)

300

55

75

200













2.

(9)

500

55

75

450













3.

(8)

500

55

75

200













4.

(7)

400

55

75

600













5.

(6)

600

55

75

800













6.

(5)

200

55

75

600













7.

(4)

300

55

75

550













8.

(3)

400

55

75

500













9.

(2)

300

55

75

300











10. (1)

600

55

75

700













32











Вариант 3





Расстояния

Средняя



Интенсивность

№ перекрестка

скорость

T цикла, с.

между пере-

движения,

движения,





крестками, м

км/час



авт/час























1.

(10)

300

55

75

300













2.

(9)

500

55

75

450













3.

(8)

900

55

75

1200













4.

(7)

800

55

75

600













5.

(6)

600

55

75

800













6.

(5)

300

55

75

1600













7.

(4)

300

55

75

550













8.

(3)

700

55

75

500













9.

(2)

900

55

75

1200











10. (1)

600

55

75

200













33

Лабораторная работа № 5 Методика расчета карт времени для АСУ дорожным движением

Цель работы: Изучение методики определения моментов смены режимов управления, и расчета карт времени для АСУ дорожным движением.

Программа работы:

1.Изучение предложенного преподавателем или самостоятельно смоделированного района управления.

2.Ознакомление с методическими указаниями.

3.Построить график изменения интенсивности движения за заданный период времени.

4.Определить количество режимов управления, программ координа-

ции.

5.Определить моменты смены ПК в течение суток.

6.Построить графики смены ПК в течение суток (будние и выходные

дни).

7.Составить отчет о проделанной работе, записать в отчет полученные

врезультате расчетов данные: моменты смены ПК, графики переключения ПК, ответить на контрольные вопросы.

Теоретические указания

Формирование библиотеки программ координации Качество координированного управления зависит от соответствия кон-

кретной ПК реальной транспортной ситуации в те периоды времени, когда эта ситуация сохраняется. В определенный период времени транспортная ситуация характеризуется совокупностью значений интенсивностей движения на всех направлениях перекрестков, входящих в район управления АСУД, а также скоростью движения автомобилей [2].

Интенсивность, как, правило изменяется в течении суток от нуля до некоторого значения и обратно. На каждом перекрестке в различные моменты времени возможны существенные различия значений интенсивности, поэтому возникает необходимость учета этих различий путем формирования библиотеки ПК.

Каждый перекресток, входящий в район управления АСУД, может функционировать по одному из следующих режимов:

Сигнальной программе с фиксированными длительностями фаз

(СПФ);

Сигнальной программе с интервалами местного гибкого регулирования (СПМ);

Сигнальной программе с вызывными фазами (СПФ);В режиме желтого мигания.

34

Кроме перечисленных режимов каждый перекресток, управляемый по ПК, характеризуется технологическими параметрами (сдвиг фаз, цикл и т. д.). Поэтому в процессе подготовки каждой ПК для каждого перекрестка необходимо выбирать совокупность режима и технологических параметров, учитывающих особенности транспортной ситуации каждого перекрестка[1].

Для автоматизации сбора данных об изменении интенсивности используются детекторы транспорта см. рис. 14.

Рис. 14. Зона детектирования ДТ по интенсивности.

Подготовка библиотеки ПК является довольно сложной процедурой, в процессе выполнения которой возможны различные компромиссные варианты. В целях получения оптимальных решений при формировании библиотеки ПК предлагается ряд следующих рекомендаций:

1.в периоды начала и окончания работы предприятий, когда наблюдается интенсивное пешеходное движение на перекрестках, которые служат,

восновном, для обеспечения безопасного пешеходного движения, целесообразно включать режим СПФ, а в остальное время можно включать режим ЖМ. При этом все остальные перекрестки в ПК могут оставаться в прежнем режиме, а номер ПК должен быть уже другим;

2.в периоды небольшой интенсивности движения, например до 8.00 утра и после 19.00 вечера на перекрестках, где имеются ДТ, целесообразно включать ПК с режимом СПМ, а в моменты наибольшей интенсивности движения включать на этих перекрестках режим СПФ;

35

3.на пешеходных перекрестках в моменты спада интенсивности движения ТС по основным магистралям следует увеличивать длительность пешеходной фазы, а длительность фазы для транспортных направлений уменьшать. Длительность цикла при этом часто остается прежней. Такое решение объясняется тем, что в указанные периоды количество ТС, проходящих за цикл, уменьшается при сохранении координации, при этом уменьшается задержка пешеходов, и вероятность нарушения ими правил движения;

4.на перекрестках с большой загрузкой направлений движения во всех фазах происходит перераспределение соотношений интенсивности в различные периоды времени, поэтому необходимо учитывать эти изменения путем перераспределения длительностей фаз в различных ПК;

5.различные ПК могут отличаться одна от другой сменой прямой волны координации на обратную в определенные периоды времени. Так, например, в утренние часы в некоторых городах движение на магистралях преобладает по направлению в центр, а в вечерние часы – из центра, соответственно должны изменятся и ПК;

6.некоторые ПК могут отличаться длительностью цикла на некоторых перекрестках, например, днем цикл Т, а вечером цикл Т/2 [1].

В районе управления АСУД библиотека должна включать не менее пяти ПК.

Примерный состав библиотеки ПК:

1.ПК – до 8.00 утра, режимы СПФ, СПМ, ЖМ;

2.ПК – для часа межпик, режимы СПФ, СПМ;

3.ПК – для часа пик (базовая ПК), режим СПФ;

4.ПК – для вечернего часа пик (модификация ПК №3), режим СПФ;

5.ПК – после 20.00 вечера, режимы СПФ, ЖМ, СПВ.



Карта смены режимов работы перекрестка

Таблица 6.1





№ пере-

Время суток, час

















крестка

8



12



16



















1

СПФ, СПВ



СПМ



СПФ

2

ЖМ



СПФ, СПВ



СПМ

-











-











n

СПФ



СПФ



СПФ

Пример графика работы ПК (будние дни) представлен на рис. 15.

36

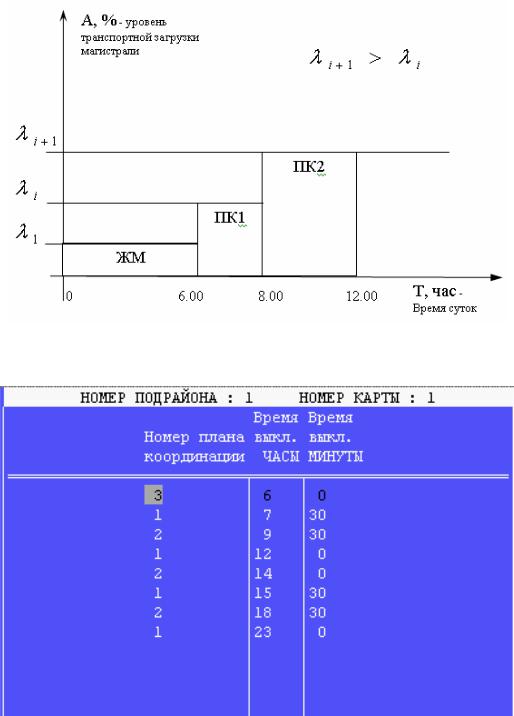

Рис.15. График работы программ координации (будние дни).

Пример рассчитанной карты времени для управляющей машины приведен на рис. 16.

Рис. 16. Форма карты времени для управляющей машины.

Задания к лабораторной работе №6.

1.Построить график изменения интенсивности движения в течение суток исходные данные взять в Приложении по вариантам – статистика в табличной форме (с детекторов транспорта);

2.Определить моменты смены режимов управления по указанным ниже условиям.

2.1.Моменты смены режима определяются на основании пошагового

расчета величины и сравнением ее с контрольной величиной:

37

i

i n



400



i n







, (6.1)



3













где i - интенсивность в i – й период усреднения статистики;

i n - интенсивность в i + n период усреднения статистики (n 1). Условия:

1.2.i 200 авт / час

1.3.если да, то формируется момент смены режима;

1.4.если нет, то n увеличивается на 1 и выполняется повторение про-

верки.

2.5.После фиксации момента смены режима управления берется то

значение , которое было в момент смены режима.

3. Определить количество ПК по заданному изменению интенсивности движения на выбранном участке УДС. Для этого выполняется следующая проверка:

3.1.если предыдущее значение интенсивности движения совпадает со следующим по порядку значением, то режим управления остается прежним;

3.2.если i 100 авт / час , то в карту времени добавляется новая про-

грамма координации.

4.Построить график работы ПК в течении суток (для будних и выходных дней), если необходимо применить режимы СПФ, СПВ, ЖМ и др.

5.Составить библиотеку ПК для будних и выходных дней в табличной форме.

Ответить на следующие вопросы:

Дать определение библиотеки программ координации;От каких управляющих воздействий зависит качество координиро-

ванного управления;На основании, какого расчета определяются моменты смены режима?;

Кратко перечислите рекомендации для получения оптимальных решений при формировании библиотеки ПК.

38

Варианты исходных данных для выполнения лабораторных №5

Таблица изменения значений удельной интенсивности движения в авт/час, полученной с ДТ

Напр.

6.00

7.00



8.00

9.00

10.00

11.00

12.00



13.00

14.00

15.00

16.00

17.00

17

19



120

200



234



300



467



535

634

634

634

600

10

16



120

200



300



450



490



500

534

534

534

500

18

24



130

234



345



500



567



600

500

500

500

467

45

47



150

250



456



600



679



700

700

700

700

678

34

40



143

300



678



760



789



800

800

800

800

789

11

20



124

300



400



456



500



567

900

900

900

890

16

24



130

345



700



789



804



890

1200

789

800

768

19

24



130

400



567



600



678



690

1100

678

800

730

43

56



160

489



780



800



890



900

1450

567

700

684

10н

32

30



141

356



500



578



600



1000

1345

900

890

720













































Напр.



18..00



19.00



20.00



21.00

22.00

23.00

















545



400



232



120



20



19



















450



345



200



120



20



10



















380



280



189



130



30



13



















580



372



179



150



50



42



















621



456



290



143



43



31



















701



621



500



124



24



14



















603



499



356



130



30



19



















657



501



231



130



30



29



















578



432



321



160



60



48

















10н



645



543



320



141



41



38









39

Библиографический список

1. Руководство технолога АСУ дорожным движением редакция №5. ЗАО «Автоматика - Д», г. Омск, 2005 г.

2.Петров Е. А. Совершенствование координированного управления движением транспортных потоков высокой интенсивности. Автореферат диссертации на соискание ученой степени кандидата технических наук. Тюменский государственный нефтегазовый университет, 2004.

3.Ем В. А., Петров В. В., Хилажев Е. Б. Оценка эффективности АСУД путем автоматического определения показателей качества управления в реальном масштабе времени. Тезисы доклада. Челябинск, 1981.

4.Петров В. В., Петров Е. А. Оценка эффективности АСУ дорожным движением. // Экономика, организация и управление. Омский научный вестник – Омск: Изд – во ОмГТУ, 2003. - вып. 22 – С. 194 - 195.

5.Петров Е. А., Рябоконь Ю. А. Технология координированного управления транспортными потоками высокой интенсивности. Прогрессивные технологии в транспортных системах: Сборник докладов Шестой российской научно – технической конференции. – Оренбург: ГОУ ОГУ, 2003. – С.

163– 165.
