.pdfПри выполнении чертежей необходимо руководствоваться следующими правилами.
7.1. форматы
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией), оригиналов, подлинников, дубликатов, копий.
Обозначения и размеры сторон должны соответствовать указанным на рис. 8. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам, а также формат А5 с размерами сторон 148х210 мм.
|
Крат- |
|
Формат |
|
|
|
|
|
|
|
|
|
|
|
||
|
ность |
|
А0 |
|
|
А1 |
|
А2 |
|
|
А3 |
|
|
|
А4 |
|
|
1 |
|
|
841х1189 |
|
594х841 |
420х594 |
|
297х420 |
|
|
210х297 |
||||
|
2 |
|
|
1189х2523 |
- |
|
- |
|
|
- |
|
|
|
- |
||
|
3 |
|
|
1189х2523 |
843х1783 |
594х1261 |
|
420х891 |
|
|
297х630 |
|||||
|
4 |
|
|
- |
|
|
841х2378 |
594х1682 |
|
420х1189 |
|
|
297х841 |
|||
|
5 |
|
|
- |
|
|
- |
|
594х2102 |
|
420х1486 |
|
|
297х1051 |
||
|
6 |
|
|
- |
|
|
- |
|
- |
|
|
420х1783 |
|
|
2967х1261 |
|
|
7 |
|
|
- |
|
|
- |
|
- |
|
|
4202080 |
|
|
297х1471 |
|
|
8 |
|
|
- |
|
|
- |
|
- |
|
|
- |
|
|
|
297х1682 |
|
9 |
|
|
- |
|
|
- |
|
- |
|
|
- |
|
|
|
297х1892 |
|
|
|
|
|
|
|
|
рисунок 8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7.2. масштабы |
|
|
|
|
|
|
|
|
|
|
Масштабы изображений на чертежах должны выбираться из сле- |
||||||||||||||
дующего ряда. |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
Масштабы уменьшения – 1 :2; 1 :2,5; 1 :4; |
1 :5; |
1 :10; |
|
1:15; 1 :20; |
||||||||||
1 :25; |
1 :40; |
1 :50; |
1 :75; |
1 :100; |
1 :200; |
1 :400; |
1 :500; |
1 :800; |
1 :1000. |
|||||||
|
|
Масштабы увеличения – 2 :1; 2,5 :1; 4 :1; |
5 :1; |
10 :1; |
20 :1; 40 :1; |
|||||||||||
50 :1; |
100 :1. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В необходимых случаях допускается применять масштабы увели- |
||||||||||||||
чения (100 n): 1, где n – целое число. |
|
|
|
|
|
|
|
|
||||||||
7.3. линии
Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1.
24
7.4. экспликация
Экспликация зданий и сооружений, показанных на генеральном плане предприятия, выполняется в соответствии с прил.6. Здания и сооружения, расположенные на генеральном плане, имеют порядковые номера 1,2,3 и т. д., расположенные по (против) часовой стрелке. Здания и сооружения должны иметь привязку к координатным осям генерального плана.
7.5. спецификация
Спецификация на оборудование зданий и сооружений выполняется в соответствии с ГОСТ 21. 110. Образец спецификации представлен в прил. 7.
Спецификация располагается над основной надписью чертежа. Слово «Спецификация» пишется над таблицей спецификации без подчеркивания и рамок. Головка таблицы помещается снизу, а нумерация идет снизу вверх. На чертежах нумерация объектов производится по часовой стрелке.
таблица 1 – ЛИНИИ
Наименование |
Начертание |
Толщина |
Основное назначение |
||
|
|
|
|
линии |
|
Сплошная |
|
|
|
|
Линии видимого контура |
Толстая |
|
|
|
S |
Линии перехода видимые |
Основная |
|
|
|
Линии контура сечения |
|
|
|
|
|
||
Сплошная |
|
|
|
|
Линии контура |
Тонкая |
|
|
|
|
Линии размерные и выносные |
|
|
|
|
|
Линии штриховки |
|
|
|
|
|
Линии – выноски |
|
|
|
|
|
Полки линий – выносок и под- |
|
|
|
|
|
|
|
|
|
|
От S/2 |
черкивание надписей |
|
|
|
|
до S/2 |
Линии ограничения выносных |
|
|
|
|
|
элементов на видах, разрезах и |
|
|
|
|
|
сечениях |
|
|
|
|
|
Следы плоскостей, линии по- |
|
|
|
|
|
строения характерных точек |
|
|
|
|
|
при специальных построениях |
Сплошная |
|
|
|
|
Линии обрыва |
Волнистая |
|
|
|
|
Линии разграничения разреза |
Штриховая |
|
|
|
|
Линии невидимого контура |
|
|
|
|
|
Линии перехода невидимые |
25
Штриховая |
|
|
|
Линии осевые и центровые |
|
пунктирная |
|
|
От S/3 |
Линии сечений, являющиеся |
|
тонкая |
|
|
|
до S/2 |
осями симметрии |
|
|
|
|
|
|
Штриховая |
|
|
|
Линии , обозначающие по- |
|
Пунктирная |
|
|
верхности, подлежащие тер- |
||
Утолщенная |
|
От S/2 |
мообработке или покрытию |
||
|
|
|
|
до 2/3 S |
Линии для изображения эле- |
|
|
|
|
|
ментов, расположенных перед |
|
|
|
|
|
секущей плоскостью |
Разомкнутая |
|
От S |
Линии сечений |
||
|
|
|
|
до 3/2 S |
|
Сплошная |
|
|
От S/3 |
|
|
Тонкая |
с |
из- |
|
Длинные линии обрыва |
|
|
до S/2 |
||||
ломами |
|
|
|
|
|
|
|
|
|
|
|
Штрих |
|
– |
|
|
Линии для изображения частей |
пунктирная |
с |
|
От S/3 |
изделий в крайних или проме- |
|
двумя |
точка- |
|
до S/2 |
жуточных положениях |
|
ми, тонкая |
|
|
|
|
|
26
Библиографический список
1.ГОСТ 2. 004 - ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатных и графических устройствах вывода ЭВМ
2.ГОСТ 2. 104 - ЕСКД. Основные надписи
3.ГОСТ 2. 105 - ЕСКД. Общие требования к текстовой документации.
4.ГОСТ 2. 106 - ЕСКД. Текстовые документы.
5.ГОСТ 2. 108 - ЕСКД. Спецификации.
6.ГОСТ 2. 109 - ЕСКД. Основные требования к чертежам.
7.ГОСТ 2. 301 - ЕСКД. Форматы.
8.ГОСТ 2. 302 - ЕСКД. Масштабы.
9.ГОСТ 2. 303 - ЕСКД. Линии.
10.ГОСТ 2. 304 - ЕСКД. Шрифты чертежные.
11.ГОСТ 2. 305 - ЕСКД. Изображения – виды, разрезы, сечения. 12.ГОСТ 2. 306 - ЕСКД. Обозначения графических материалов и
правила их нанесения на чертежах.
13.ГОСТ 2. 307 - ЕСКД. Нанесение размеров и предельных отклонений.
14.ГОСТ 2. 312 - ЕСКД. Условные изображения и обозначения швов сварных соединений .
15.ГОСТ 2. 316 - ЕСКД. Правила нанесения на чертежах надписей и технических требований.
16.ГОСТ 2. 317 - ЕСКД. Аксономические проекции.
17.ГОСТ 2. 318 - ЕСКД. Правила упрощенного нанесения размеров отверстий.
18.ГОСТ 2. 319 - ЕСКД. Правила выполнения диаграмм. 19.ГОСТ 2. 321 - ЕСКД. Обозначения буквенные. 20.ГОСТ 2. 503 - ЕСКД. Правила нанесения изменений.
21.ГОСТ 21. 110 – Правила выполнения спецификаций оборудования, изделий и материалов.
22.ГОСТ 21. 112 – СПДС. Подъемно-транспортное оборудование. Условные изображения.
23.ГОСТ 21. 20 - СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.
24.ГОСТ 21. 501 - СПДС. Правила выполнения архитектурностроительных рабочих чертежей.
25.ГОСТ 21. 508 - СПДС. Генпланы предприятий, сооружений жи- лищно-гражданских объектов.
27
26.ГОСТ Р 21. 1101 - СПДС. Основные требования к рабочей документации.
27.ГОСТ Р 21. 1501 - СПДС. Правила выполнения архитектурностроительных чертежей.
28.ГОСТ 7. 12 – ЕСК. Перечень сокращений слов, допускаемый в проектной документации для строительства.
29.ГОСТ 7. 32 - Система стандартов по информации, библиотеч-
ному и издательскому делу.
Отчет о научно-исследовательской работе. Структура и правила оформления.
30.ГОСТ 8. 417 – ГСИ. Единицы физических величин.
31.ГОСТ СН 528 – Перечень единиц физических величин, подлежащих применению в строительстве.
32.ГОСТ 21. 503 - СПДС. Конструкции бетонные и железобетонные. Рабочие чертежи.
33.ГОСТ 21. 404 - СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах.
34.ГОСТ 21. 108 - СПДС. Условные графические изображения и обозначения на чертежах генеральных планов и транспорта.
35.ГОСТ 28388. Система обработки информации. Документы на магнитных носителях данных. Порядок выполнения и обращения.
36.СТП ЧГТУ 04 - 96 - Стандарт предприятия. Курсовые и дипломные проекты. Общие требования к оформлению.
28
приложение
Приложение 1
Министерство образования Российской Федерации Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Факультет ПГС_________________________________________________
Специальность 290600-инженер-строитель-технолог ПСК______________
Кафедра Производство строительных материалов, изделий и конструкций
Пояснительная записка к дипломному проекту
Обозначение проекта ДП – 02068982 – 290600 - |
-200_______________ |
Тема проекта
________________________________________________________________
________________________________________________________________
Студент
________________________________________________________________
ФИО
Дипломный проект допущен к защите в ГАК
Заведующий кафедрой |
д-р техн. проф. |
Руководитель проекта ___________________________________________
Консультанты:
По экономической части _________________________________________
По охране труда и экологии ______________________________________
По _____________________________________________________________
Нормоконтроль__________________________________________________
Подпись ______________ / Дата _______________
Омск – 200_
29
Приложение 2
Сибирская государственная автомобильно-дорожная академия
Кафедра_______________________________________________________
Утверждаю
Зав. кафедрой_________________
«___» ______________200_г.
по дипломному проектированию студента__________________________
ЗАДАНИЕ
1.Тема проекта___________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
утверждена приказом по СибАДИ №_____ от «__» _______200_г.
2.Исходные данные по проекту_____________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
30
3.Консультанты по проек-
ту_________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
4. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопро-
сов)_______________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
5.Перечень графических материалов (с точным указанием обязательных чертежей)_______________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
Задание выполнено «__»________________________200_г. Руководитель проекта_______________________________
Задание к исполнению принял «__» ______________200_г.
Студент______________________________________________________
подпись
31
Приложение 3

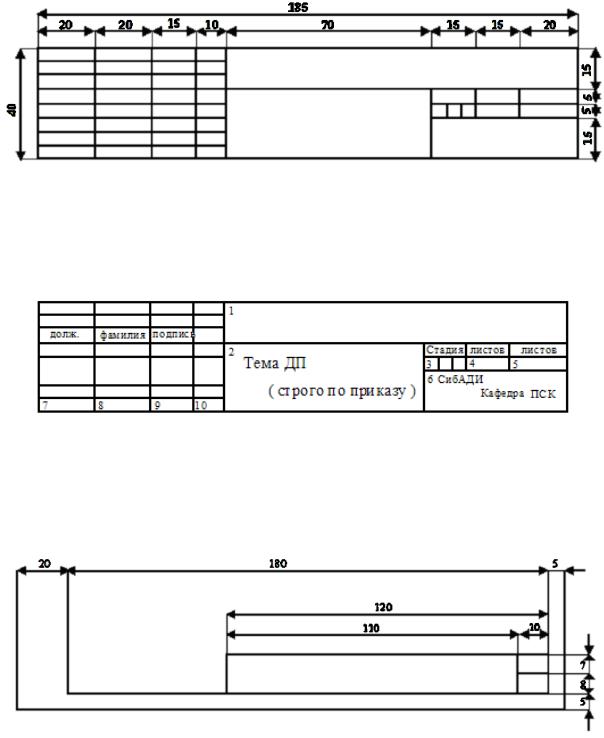

а) Основная надпись первого листа расчетно-пояснительной записки
Пример:
б) Основная надпись первого листа расчетно-пояснительной записки
32
Пример:

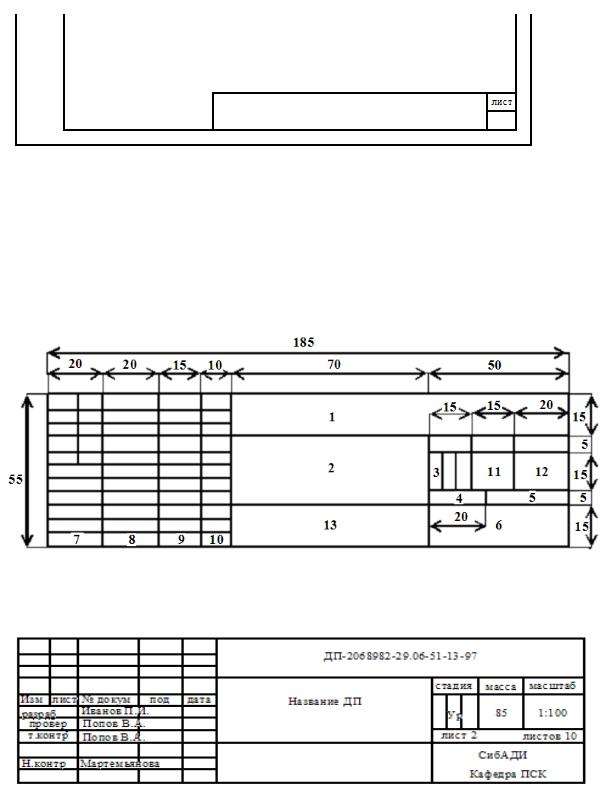

Приложение 3в
в) Основная надпись чертежа
Пример:
