при неисправности предохранительного клапана;

при обнаружении в их элементах трещин, выпучин, разрыва прокладок,

течи в болтовых соединениях.

6.7.5 При попадании в глаза щелочи, необходимо немедленно и тщательно промыть глаза чистой водой, а затем, вторично 2% раствором борной кислоты.

7. Охрана окружающей среды

7.1Складирование материалов и оборудования должно осуществляться на специально отведенных площадках, предусмотренных проектом.

7.2При резком падении давления в нагнетательной системе при защелачивании работы прекратить и установить причину перепада давления. В

особых случаях вызвать представителя авторского надзора.

7.3В процессе приготовления и нагнетания закрепляющего раствора нельзя допускать его проливов на землю. При утечке, смоченный щелочью участок земли, должен быть посыпан песком и обработан слабым раствором щавелевой кислоты.

8. Контроль качества работ

8.1 Качество работ должно быть обеспечено их трехступенчатым контролем:

-проверкой соответствия качества исходных материалов ГОСТам;

-операционным контролем параметров рабочего раствора в процессе производства;

-опытной проверкой заложенных в проектную документацию расчетных параметров укрепления;

-контролем при производстве работ заложенных в проектную документацию технологических параметров (интенсивность нагнетания, давление нагнетания);

-проверкой соответствия размеров обработанного слоя проектным

(геометрические размеры);

- проверкой качества обработки грунта (соответствие степени пучинистости

грунта расчетной).

21

8.2Проверка качества исходных материалов осуществляется до начала инъекционных работ. Она должна производиться для каждой поступающей партии материалов (NaOH и CаО).

8.3Операционная проверка качества рабочего раствора осуществляется путем измерений и определений соответствующих характеристик (плотность,

температура раствора) непосредственно в процессе инъекционных работ.

8.4достигнутая степень пучинистости грунта проверяется испытанием образцов обработанного грунта, отобранных из шурфа или скважины.

8.5Число контрольных скважин должно составлять не менее 3% от общего количества точек инъекции, а число шурфов назначается из расчета один шурф на

500 м3 обработанного грунта. При проведении инженерно-геологических работ

необходимо соблюдать требования СП[14].

8.6Шурфы засыпаются грунтом с трамбованием до минимально требуемого коэффициента уплотнения.

8.7Эффект от обработки глинистых грунтов защелачиванием оценивается по результатам мониторинга за образованием пучин, который производится согласно методике, изложенной в Типовых решениях[15].

8.8При производстве работ по защелачиванию глинистых грунтов должны составляться следующие документы, предъявляемые при сдаче работ:

- журнал производства работ по защелачиванию грунта земляного полотна

(см. приложение 1);

- акт контрольного испытаний образцов обработанного грунта (см. прило-

жение 2);

-данные анализа растворов гидроксида натрия (см. приложение 3);

-журнал контрольного испытания образцов обработанного грунта (см.

приложение 4);

- схема размещения инъекторов и обработанных областей (см. рис. 2).

22

Список использованных источников

1.Способ ликвидации пучинообразования дорожной конструкции управляемым защелачиванием грунта: патент №2407859. / А.Б.Самойленко, В.М.Глушков, В.Н.Шестаков; №2009121985; заявл.08.06.2009; опубл.27.12.2010.

2.Рекомендации по укреплению глинистых грунтов оснований зданий и сооружений защелачиванием. Уфа.: БашНИИстрой, 2005. – 36с.

3.ГОСТ 2263-79 Натр едкий технический. Технические условия.

4.ГОСТ 9179-77 Известь строительная. Технические условия.

5.ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия.

6.Руководство по лабораторной оценке строительных свойств глинистых грунтов при взаимодействии со щелочными и кислыми растворами / ПНИИИС

–М.: Стройиздат, 1987. – 56с.

7.ГОСТ 28622-90 Грунты. Метод лабораторного определения степени пучинистости.

8.СНиП 2.05.02-85*: Автомобильные дороги. – М.: Госстрой СССР, 1987.-78с.

9.Проектирование нежестких дорожных одежд: (взамен ВСН 46-83): ОДН 218.046.01: утв. Министерством автомоб. транспорта: ввод в действие с 01.01.01.-М.: Росавтодор, 2001.-128с.

10.Основания, фундаменты и подземные сооружения / М.И.Горбунов-Посадов и др.; под общ. ред. Е.А.Сорочана, Ю.Г.Трофименкова. – М.: Стройиздат, 1985. – 480с. – (Справочник проектировщика).

11.Инструкция по организации движения и ограждении мест производства

работ: ВСН 37-84: утв. Минавтодор РСФСР, М, транспорт, 1985.

12.СНиП12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования: утв. Госстроем России от 23.07.2001, М., 2001.

13.ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузоразгрузочные. Общие требования безопасности.

14.СП 11-105-97 Инженерно-геологические изыскания для строительства

15.Типовые решения по восстановлению несущей способности земляного полотна и обеспечению прочности и морозоустойчивости дорожной одежды на пучинистых участках автомобильных дорог.- М., 2001.- 101с.

23

Приложение 2

АКТ КОНТРОЛЬНОГО ИСПЫТАНИЯ ОБРАЗЦОВ

ГРУНТА

Мы, нижеподписавшиеся, автор проекта __________________________, представитель технического надзора застройщика _____________________, производитель работ _____________________________________ произвели контрольное испытание образцов укрепленного грунта, отобранного из скважины (шурфа) №_________ с глубины ____________ земляного полотна

автомобильной дороги _______________________________________, участок_____________________.

При этом отмечаем:

1.Степень пучинистости образцов грунта определялась согласно ГОСТ 28622-90.

2.Результаты контрольных испытаний образцов укрепленного грунта приведены в журнале контрольного испытания образцов укрепленного грунта.

3.Степень пучинистости грунта соответствует (не соответствует) проектным величинам.

4.На основании изложенного разрешаем (не разрешаем) производство последующих работ.

Автор проекта

Представитель технического надзора застройщика

Производитель работ

25

Приложение 3

Определение плотности раствора гидроксида натрия

Плотность раствора определяется в следующем порядке:

1.В чистый цилиндр (V=100 мл) наливается рабочий раствор гидроксида натрия, приготовленный согласно п.3.5.

2.Цилиндр с раствором устанавливается на горизонтальную площадку, в него опускается ареометр.

3.Выбор ареометра осуществляется в зависимости от требуемой концентрации раствора.

4.Показания ареометра снимаются либо по верхнему, либо по нижнему краю мениска, что указывается в паспорте прибора.

5.Одновременно с ареометром в раствор опускается термометр для определения температуры раствора.

26

ЖУРНАЛ контрольного испытания образцов обработанного грунта

Разновидность обработанного грунта______________

Лаборатория___________________________________

Объект, ПК____________________________________

Дата испытания________________________________

Производитель работ___________________________

Представитель технического надзора_______________________________________

4 Приложение

27

Приложение 6

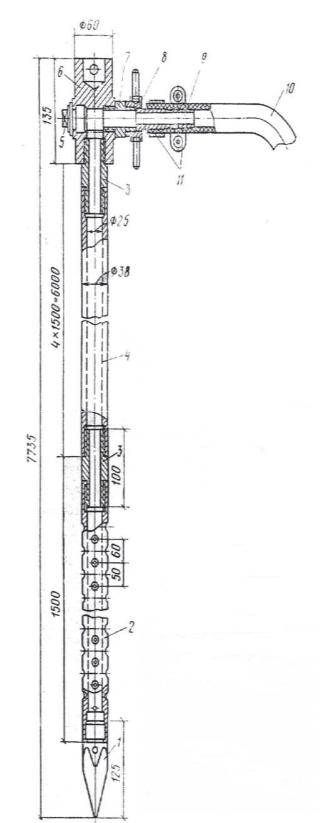

Схема инъектора

1 – наконечник; 2 – перфорированное звено; 3 – соединительный ниппель; 4 – глухое звено; 5 – наголовник;

6– ниппель наголовника;

7– прижимная гайка; 8 – штуцер;

9 – хомутик; 10 – шланг; 11 – заглушка.

29

Учебное издание

Методические рекомендации по ликвидации пучинообразования глинистых грунтов

земляного полотна способом управляемого защелачивания

Составитель: Алексей Борисович Самойленко

В авторской редакции

Подписано к печати 07.12.2011. Формат 60x90 1/16. Бумага писчая.

Оперативный способ печати. Гарнитура Times New Roman. Усл. п.л. 2,5; уч.-изд. л. 1,9. Тираж 40 экз. Заказ № 318 Цена договорная
