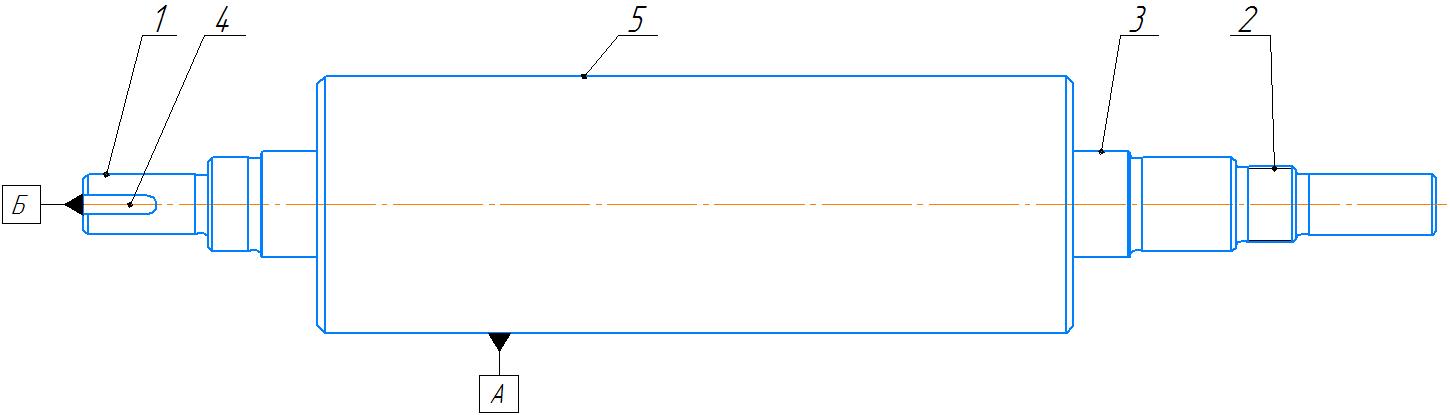

Таблица 1.2 – Дефектовочная карта
Дефектовочная карта |
||||||
Барабан |
||||||
|
Обозначение |
|||||
|
||||||
Материал |
||||||
Сталь 40Х |
||||||
ГОСТ 4543-89 |
||||||
|
||||||
––––– |
||||||
Позиция |
Возможный дефект |
Способ установления дефекта и средства контроля |
Размер, мм |
Заключение |
||
по рабочему чертежу |
допустимый без ремонта |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
- |
Обломы или трещины |
Осмотр |
|
|
Браковать |
|
1 |
Износ поверхности |
Микрометр ГОСТ 6507-90 |
|
|
Ремонтировать. Обработать до выведения следов износа, наплавить, обработка до требуемого размера |
|
2 |
Повреждение, смятие резьбы |
Резьбовой калибр-пробка М20х1,5-8g ГОСТ 24705-2004 |
М20х1,5-8g |
Непрохождение калибра |
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера, нарезать резьбу |
|
3 |
Износ посадочной поверхности |
Микрометр ГОСТ 6507-90 |
|
|
Ремонтировать. Обработать до выведения следов износа, наплавить, обработка до требуемого размера |
|
4 |
Износ шпоночного паза |
Шпоночные калибр-пробка –B5-H19,5 ГОСТ 24109-80 |
|
|
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера |
|
5 |
Износ поверхности |
Микрометр ГОСТ 6507-90 |
|
|
Ремонтировать. Обработать до выведения следов износа, наплавить, обработка до требуемого размера |
