Опишите назначение, принцип действия и порядок работы аппаратуры подавления радиолиний управления взрывными устройствами «БРИЗ»

ОТВЕТ:

Аппаратура подавления радиолиний управления взрывными устройствами «БРИЗ»

Назначение

Аппаратура радиоэлектронного комплекса «БРИЗ» предназначена для подавления радиолиний управления взрывными устройствами в диапазоне частот от 20 до 2750 МГц при стационарном размещении.

Условия эксплуатации изделия:

• Температура окружающей среды– от минус 10 до плюс 50 Сº;

• Относительная влажность– до 100% при температуре плюс 35 Сº;

• Атмосферное давление – от 645 до 790 мм рт.ст;

• Предельная пониженная температура среды– минус 40 Сº;

• Предельная повышенная температура среды – плюс 60 Сº;



Состав изделия

В состав изделия входят:

1. Приемопередатчик;

2. Пульт дистанционного управления;

3. Антенна приемная;

4. Излучатель 20-90;

5. Излучатель 90-250;

6. Излучатель 250-500;

7. Излучатель 500-700;

8. Излучатель 750-1000;

9. Излучатель 1000-1700;

10. Излучатель 1700-2000;

11. Излучатель 2000-2750;

12. Излучатель 925-960;

13. Излучатель 1805-1880;

14. Излучатель 2110-2170;

15. Кабель питания;

16. Шкаф антенный;

17. Кабели антенные;

18. Комплект запасных частей;

19. Руководство по эксплуатации;

20. Паспорт;

21. Компакт-диск с программным обеспечением;

22. Транспортная упаковка для приемопередатчика, антенны и излучателей;

23. Транспортная упаковка для шкафа антенного.



Технические характеристики

Наименование параметра	Ед.Изм.	Значение параметра
Диапазон рабочих частот:	МГц	20…2750
Литера 1		20…90
Литера 2		90…250
Литера 3		250…500
Литера 4		500…750
Литера 5		750…1000
Литера 6		1000…1700
Литера 7		1700…2000
Литера 8		2000…2750
Литера 9 Литера 10		925…960 1805…1880
Литера 11		2110…2170
Выходные мощности в режиме прицельной помехи, не менее:	Вт
Литера 1		25
Литера 2		25
Литера 3		25
Литера 4		25
Литера 5		25
Литера 6		10
Литера 7		10
Литера 8		10
Суммарная выходная мощность в режиме заградительной помехи	Вт	100 ± 30
Чувствительность приемного устройства в полосе 25 кГц при отношении сигнал/шум 10 дБ	дБ Вт	Не более минус 136
Режим работы	-	Непрерывный:  - от сети ~220 В – не менее 20 ч.
Габаритные размеры: Приемопередатчика Антенной системы	ММ	Не более 700 × 400 ×  350 Не более 2000 × 1000 × 1000
Масса изделия в упаковке	КГ	Не более 135

Принцип действия

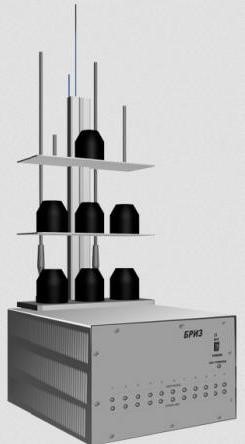

В состав изделия входят приемопередатчик, пульт дистанционного управления и антенная система, включающая в себя приемную антенну и 11 передающих антенн (излучателей).

В изделии реализовано два режима работы: режим заградительной помехи и режим прицельной помехи.

В случае возникновения любого уровня террористической угрозы следует применять только режим заградительной помехи. В этом режиме при отключенном приемнике на выходах всех усилителей мощности формируются помеховые сигналы, спектр которых перекрывает частотный диапазон от 20 до 2750 МГц. В эфир излучаются сигнал помехи, который воздействует на приемной устройство радиолинии управления взрывом. Этот режим включается кнопкой «РЕЖИМ ЗАГР ПОМЕХИ» на передней панели приемопередатчика либо кнопкой «ПОДАВЛЕНИЕ» на пульте ДУ.

При включении режима прицельной помехи в изделии происходит циклическая смена режимов приема и передачи. В режиме приема быстродействующий сканирующий приемник находит командный сигнал радиолиний управления взрывом, анализирует его и выдает команду на формирования сигнала помехи. Сформированный сигнал помех, равный по частоте и ширине спектра найденному сигналу, усиливается с помощью литерного усилителя мощности и поступает на литерную передающую антенну. При включении питания выключателем «ВКЛ» на передней панели приемопередатчика изделие автоматически переходит в режим прицельной помехи.

Конструктивно изделие размещается в «радиопрозрачном корпусе» (шкафу), который является элементом маскировки комплекса. Контроль работоспособности изделия осуществляется визуально по индикаторам на передней панели приемопередатчика либо по индикаторам на пульте ДУ.

Порядок работы

Первое включение изделия при его эксплуатации должно осуществляться квалифицированным персоналом для создания так называемых «окон прозрачности», т.е. с помощью компьютера необходимо программно ввести в память приемного устройства частоты, на которых помеха не устанавливается. При проведении данных работ следует пользоваться руководством, размещенным на компакт диске с программным обеспечением.



Порядок включения

При помощи кабеля питания приемопередатчика подключить изделие к сети ~220 В.

Установить выключатель «ВКЛ» на передней панели приемопередатчика в положение «Включено». При этом должны засветиться индикатор «ВКЛ» на передней панели приемопередатчика и индикатор «РАБОТА» на пульте ДУ. Изделие готово к работе в режиме прицельной помехи.

При работе изделия в режиме прицельной помехи должен светиться индикатор «ИЗЛУЧЕНИЕ» той литеры, которая в данный момент работает на подавление.

Для включения работы изделия в режим заградительной помехи необходимо нажать и удерживать в течение 1 секунды кнопку «РЕЖИМ ЗАГРУЗКИ ПОМЕХИ» на передней панели приемопередатчика либо нажать и удерживать в течение 1 секунды кнопку «ПОДАВЛЕНИЕ» на пульте ДУ. При этом должны включиться индикаторы «РЕЖИМ ЗАГРУЗКИ ПОМЕХИ» на передней панели приемопередатчика и «ПОДАВДЕНИЕ» на пульте ДУ. При работе изделия в режиме заградительной помехи должны светиться индикаторы «ИЗЛУЧЕНИЕ» всех литер.

Для переключения работы изделия из режима заградительной помехи в режим прицельной помехи необходимо нажать и удерживать в течение 1 секунды кнопку «РЕЖИМ ЗАГРУЗКИ ПОМЕХИ» на передней панели приемопередатчика либо нажать и удерживать в течение 1 секунды кнопку «ПОДАВЛЕНИЕ» на пульте ДУ. При этом должны выключиться индикаторы «РЕЖИМ ЗАГРУЗКИ ПОМЕХИ» на передней панели приемопередатчика и «ПОДАВЛЕНИЕ» на пульте ДУ.

Порядок выключения

Для выключения изделия необходимо установить выключатель «ВКЛ» на передней панели приемопередатчика в положение «выключено», при этом должны погаснуть индикатор «ВКЛ» на передней панели приемопередатчика и индикатор «РАБОТА» на пульте ДУ.
