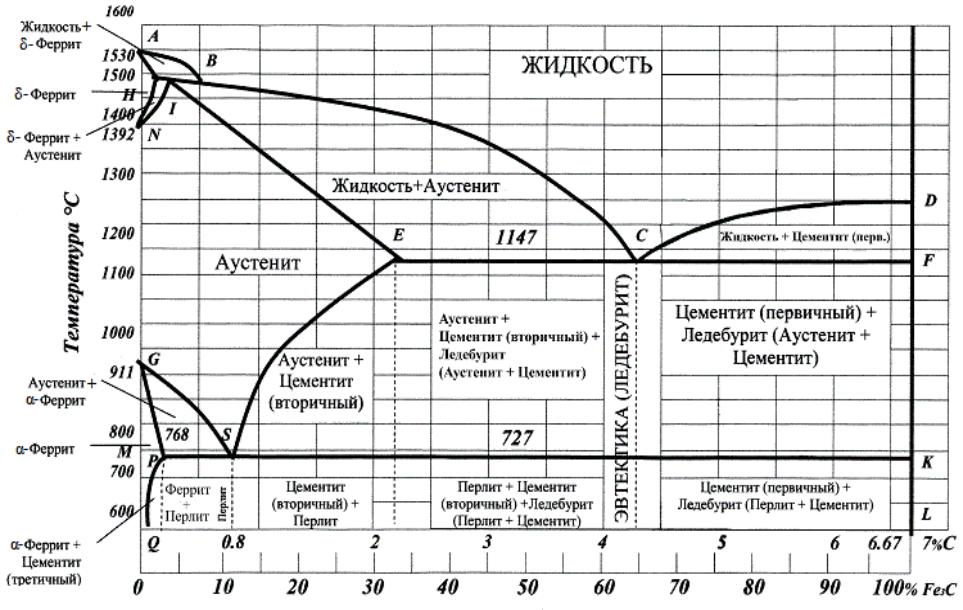

Диаграмма состояния Fe-C сплавов
12
Структурные составляющие железоуглеродистых сплавов
Крупнозернистый феррит ГЗ – границы зерен Ст – стыки зерен
× 100 |
× 100 |
× 100 |
|
Крупнозернистый аустенит |
Пластинчатый цементит |
|
ГЗ – большеугловые границы зерен |
|
|
Дв – границы двойников отжига |
|
× 100 |
× 100 |
× 100 |
Мелкозернистый феррит |
Мелкозернистый аустенит |
Глобулярный цементит |
|
13 |
|
Структурные составляющие железоуглеродистых сплавов
Пластинчатый графит |
× 100 |
× 100 |
× 100 |
Шаровидный графит |
|
Ледебурит |
× 100 |
× 100 |
× 100 |
Перлит |
Мартенсит |
Бейнит (игольчатый перлит) |
|
14 |
|
Структура сталей
Структура доэвтектоидных сталей с различным содержанием углерода
× 100 |
×100 |
× 100 |
× 100 |
Техническое железо |
Феррит |
Феррит и цементит свободный |
Феррит и цементит третичный |
0,01 % С |
0,03 % С |
0,05 % С |
0,07 % С |
0,12 % С |
× 100 |
0,35 % С |
× 100 |
0,5 % С |
× 100 |
0,7 % С |
× 100 |
16 % перлита |
|
45 % перлита |
|
65 % перлита |
|
95 % перлита |
|
|
|
|
15 |
|
|
|
|
Структура сталей
Эвтектоидная сталь
|
× 100 |
× 500 |
× 2 000 |
0,75 % С |
0,81 % С |
|
0,86 % С |
Заэвтектоидные стали
× 1 000 |
× 1 000 |
× 100 |
Перлит и прерывистая сетка цементита |
Перлит и сплошная сетка цементита |
Зернистый перлит (феррит и глобулярный |
1,2 % С |
1,8 % С |
цементит) 1,5 % С |
|
16 |
|
Структура сталей

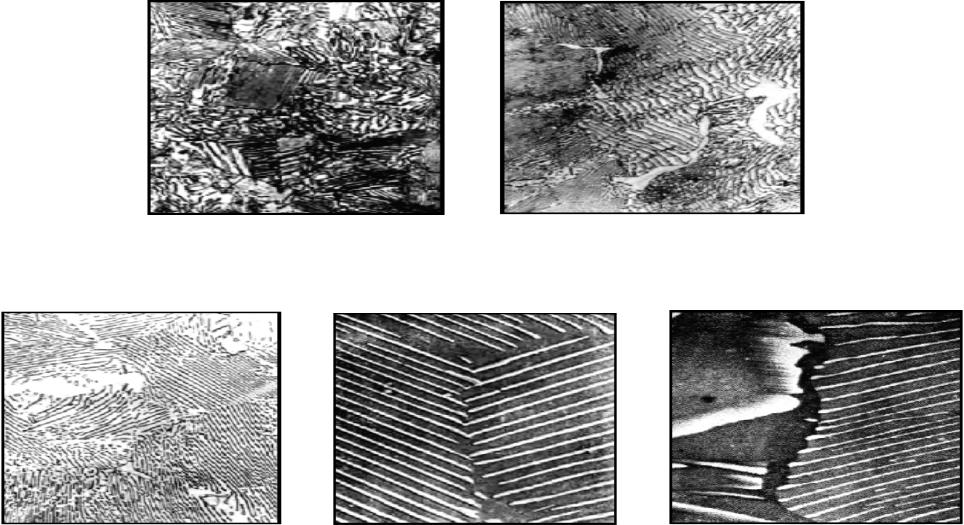

Тонкая структура феррита и цементита
× 500 |
× 1 000 |
Грубопластинчатый перлит |
Грубопластинчатый перлит |
Заэвтектоидная сталь с 0,90 % С |
Заэвтектоидная сталь |
× 1 000 |
× 5 000 |
× 5 000 |
Грубопластинчатый перлит |
Большее увеличение |
Большее увеличение |
Заэвтектоидная сталь |
|
|
|
17 |
|
Структура сталей
Тонкая структура феррита и цементита
× 1 500 |
× 5 000 |
× 5 000 |
Грубопластинчатый перлит |
Большее увеличение |
Большее увеличение |
Заэвтектоидная сталь с 1,6 % С |
|
|
× 1000 |
× 5 000 |
× 20 000 |
Тонкопластинчатый перлит |
Большее увеличение |
Большее увеличение |
Эвтектоидная сталь |
|
|
|
18 |
|
Структура сталей
Тонкая структура перлита
× 500 |
× 1 800 |
Зернистый перлит |
Большее увеличение |
Заэвтектоидная сталь с 1 % С |
|
× 1 500 |
× 5 000 |
Зернистый перлит |
Большее увеличение |
Эвтектоидная сталь |
|
|
19 |
Структура сталей
Тонкая структура перлита
× 48 000 |
× 48 000 |
Колония перлита с регулярным |
Колония перлита с нерегулярным |
межпластинчатым расстоянием. Сталь 37Г2С |
межпластинчатым расстоянием. Сталь |
после ТМО |
37Г2С после ТМО |
× 48 000 |
× 48 000 |
Колония перлита с лентовидным цементитом. |
Колония перлита со стержневидным |
Сталь 37Г2С после ТМО |
цементитом. Сталь 37Г2С после ТМО |
|
20 |
Структура сталей
Тонкая структура после деформации в субкритическом интервале температур
× 45 000 |
× 90 000 |
Субзерна, охватывающие несколько |
Дислокационные субграницы внутри единичных |
ферритных пластин в перлите. Сталь 37Г2С |
пластин феррита. Сталь 37Г2С |
× 45 000 |
× 45 000 |
Дробление цементитных пластин. Сталь 37Г2С |
Начальные стадии сфероидизации цементита. |
|
Сталь 37Г2С |
|
21 |
