6.Установить с помощью потенциометров ЯРКОСТЬ РАЗВЕРТКИ, ОК (расположенных под откидной крышкой индикатора) слабое свечение развертки и отметки курса (ОК).

7.С помощью потенциометров ЯРКОСТЬ ВН (визир направления), ВД (подвижный визир дальности), МД (неподвижные метки дальности) - расположенных на индикаторе справа от электроннолучевой трубки (ЭЛТ), установить приемлемую яркость свечения соответственно: визира направления, подвижного визира дальности (эквивалентно подвижному кругу дальности) и неподвижных меток (кругов) дальности.

8.Нажав одну из клавиш НАІТРАВЛЕНИЕ, убедиться во вращении в обоих направлениях электронного визира на ЭЛТ и в изменении отсчета на цифровом табло ГРАДУСЫ.

9.Вращая ручку ДАЛЬНОСТЬ, убедиться в перемещении ПВД по экрану ЭЛТ и изменении отсчета на цифровом табло МИЛИ.

10.Убедиться в наличии на ЭЛТ отметки курса и в возможности ее кратковременного выключения клавишей ОК ОТКЛ. При необходимости отрегулировать яркость ОК неоперативным потенциометром ЯРКОСТЬ ОК.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Назначение НРЛС "Наяда-5".

2.Какие основные технические данные НРЛС?

3.Какие основные эксплуатационные данные НРЛС?

4.Какой комплект НРЛС "Наяда-5"?

5.Какой порядок включения НРЛС "Наяда-5"?

6.Какие особенности органов управления НРЛС "Наяда-5"?

7.Режимы работ НРЛС "Наяда-5" и как они включаются?

8.Где и как осуществляется контроль работоспособности НРЛС "Наяда-5"?

9.Назначение антипараллаксного устройства?

10.Как осуществляется согласование изображения по "Северу" с репитером гирокомпаса?

СОДЕРЖАНИЕОТЧЕТА

1.Назначение НРЛС "Наяда-5" и ее основные технико-эксплуатационные данные.

2.Порядок включения НРЛС "Наяда-5".

3.Основные режимы работ НРЛС "Наяда-5"

СОСТАВ СТАНЦИИ И ЕЁ ЭКСПЛУАТАЦИОННО-ТЕХНИЧЕСКИЕ ДАННЫЕ

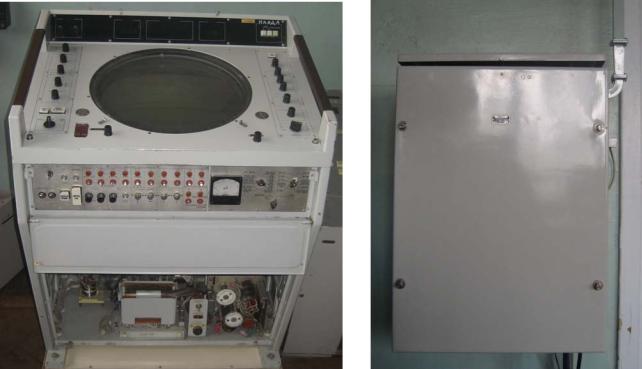

НРЛС Наяда-5" состоит из следующих приборов: а) антенна рупорно-щелевая (А);

6

б) приемопередатчик с длиной волны 3,2 см (ПЗ); в) индикатор (И);

г) устройство оценки степени опасности сближения с надводными объектами "Альфа" ("Ольха");

д) прибор КУ (контакторное устройство); е) электромашинный преобразователь судовой сети.

Эксплуатационно-технические характеристики.

1.Длина волны - 3,2 см.

2.Скорость кругового обзора в пределах 15-23 об/мин.

3.Разрешающая способность по дальности при вероятности 0,5 на шкале 1 миля -не более 25 м.

4.Разрешающая способность по направлению - не более 0,9°.

5.Шкалы дальности (в милях): 1; 2; 4; 8; 16; 32; 64.

6.Метки неподвижных кругов дальности через 0,25 шкалы дальности.

7.Рабочий диаметр экрана не менее 400 мм.

8.Максимальная погрешность средства измерения направлений с помощью электронного визира - не более 0,8°.

9.Максимальная погрешность средства измерения дальностей с помощью электронного визира: на шкалах 1; 2 мили, не более 50 метров, на остальных шкалах не более 1 % от значения установленной шкалы.

10.Длительность зондирующего импульса:
