3.7. Демодулятор
Требуется:
Изобразить структурную схему когерентного демодулятора, оптимального по критерию максимального правдоподобия для заданного сигнала квадратурной модуляции.
Когерентный демодулятор производит анализ принятого приёмником колебания
z(t) = μsКАМ(t) + n(t),
его с известными образцами сигналов, формируемых модулятором. Анализ завершается принятием решения по критерию максимального правдоподобия в пользу наиболее вероятного передаваемого сигнала (символа).
Рис. 23 Структурная схема демодулятора
Написать алгоритмы работы решающих устройств РУ1 и РУ2 в составе когерентного демодулятора.
Алгоритмы работы решающих устройств РУ1 и РУ2 в составе когерентного демодулятора
В момент окончания каждого символьного интервала длительностью решающее устройство РУ1 (и РУ2) определяет номер входа , на котором напряжение максимально, и формирует соответствующий дибит в параллельном формате:
Определить вероятности ошибок на выходах РУ1 и РУ2 при определении значений символов In и Qn(равных h,-h,3h,-3h).
На четырех символьных интервалах длительностью Ts нарисовать сигналы на выходах РУ1 и РУ2 демодулятора, соответствующие сигналам на выходе блока ФМС, которые поступают на два входа преобразователя параллельного кода в последовательный код. Под двумя построенными графиками, используя сигнальное созвездие для заданного вида модуляции, изобразить график сигнала на выходе преобразователя в виде соответствующей последовательности прямоугольных импульсов длительностьюTB.
Рис. 24 Сигналы на выходах РУ1 и РУ2 демодулятора и сигнала на выходе преобразователя кода
Определить вероятности ошибок на выходах РУ1 и РУ2 для значений сигналов In и Qn, равных h, -h, 3h,-3h, при условии h=1:
Определить вероятности ошибок на выходе преобразователя параллельного кода в последовательный код для заданных параметров сигналов In и Qn:
0.000000599
Определить среднюю вероятность ошибки на выходе преобразователя.
3.8 Декодер
Декодер формирует из непрерывной последовательности кодовых символов, поступающих с выхода демодулятора (возможно, с ошибками), выходную непрерывную последовательность декодированных кодовых символов, в которых ошибки частично либо полностью исправлены.
Численные значения кодовых символов: 𝑢̅=11 01 01 11 11 10 11 00 11
Согласно варианту, тактовый интервал ошибки q=1
Принятая последовательность: 𝑍̅= 01 01 01 11 11 10 11 00 11

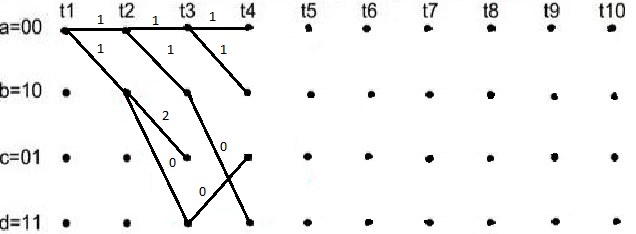

А(t4)=1+1+1=3
B(t4)=1+1+1=3
C(t4)=1+0+0=1
D(t4)=1+1+0=2
A(t5)=1+0+0+0=1
B(t5)=1+0+0+2=3
A(t6)=1+0+0+0+2=3
B(t6)=1+0+0+0+0=1
C(t7)=1+0+0+0+0+0=1
D(t7)=1+0+0+0+0+2=3
A(t8)=1+0+0+0+0+0+0=1
B(t8)=1+0+0+0+0+0+2=3
A(t9)=1+0+0+0+0+0+0+0=1
B(t9)=1+0+0+0+0+0+0+2=3
A(t10)=1+0+0+0+0+0+0+0+2=3
B(t10)=1+0+0+0+0+0+0+0+0=1
Последовательность кодовых символов, соответствующая выжившему пути:
11 01 01 11 11 10 11 00 11
По полученным диаграммам декодера видно, что он раскодировал передаваемую последовательность дебит, причем умышленно внесенная однократная ошибка в позиции 1 была успешно исправлена. Это подтверждает его эффективную и практически значимую работу, следовательно, алгоритм декодирования на основе алгоритма Витерби можно успешно применять на практике.
