Расчет резервной защиты

Токовая отсечкаот многофазных КЗ.

Ток срабатывания определим по условию отстройки при КЗ в конце линии: .

Коэффициент чувствительности проверяем при К⁽²⁾вблизи места установки защиты в минимальном режиме:.

ТО по условиям чувствительности удовлетворяет.

Расчет дистанционной защиты

• I ступень имеет форму окружности, проходящую через начало координат.

Сопротивление срабатывания определяется:

, где,

Ом

Коэффициент чувствительности по току точной работы

• II ступень дистанционной защиты

Сопротивление срабатывания определим, исходя из обеспечения Кч:

Сопротивления срабатывания реле .

Выдержка времени с.

• III ступень дистанционной защиты

Осуществляет дальнее резервирование. Сопротивление срабатывания IIIступени выбирается по условию отстройки отпо выражению:

Выдержка времени с.

Проверяется чувствительность при КЗ в конце зоны резервирования.

Сопротивления срабатывания реле .

Коэффициент чувствительности по току точной работы

Расчет ТНЗНП

I ступень

Ток срабатывания определяется отстройкой от тока замыкания в конце линии при К(1) в максимальном режиме

,

где k_отс=1.3– коэффициент отстройки.

Чувствительность проверяем при К(1) в начале линии:

.

II ступень

Определим ток срабатывания исходя из требуемого коэффициента чувствительности при однофазном КЗ в конце зоны.

с.

Расчет III ступени

Применяется в случаях неудовлетворительной чувствительности II ступени. Чувствительность второй ступени оказалась недостаточной. Поэтому определим ток срабатывания исходя из требуемого коэффициента чувствительности при однофазном КЗ в конце зоны. (см. таблицу 1.4)

;

.

IV ступень.

Ток срабатывания отстраивается от тока небаланса в нулевом проводе ТТ при трехфазных КЗ за трансформаторами отпаек. Поскольку таковых в схеме нет, возьмем ток при К(3) в конце линии.

,

где - учитывает увеличение тока небаланса в переходном режиме,

.

Коэффициент чувствительности проверяем при К⁽¹⁾в конце зоны резервирования:

Время срабатывания определяется из условия отстройки от t_с.зпоследних ступеней защиты:

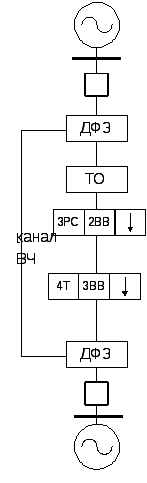

Карта селективности

Kтн=220000/100
K тт = 1000/5
=0,5 А, =1 А, 3=2 А, км=4
1584 А
7 Ом	0.0 с
11 Ом	0.6 с
13.5 Ом	1.1 с
1326 А	0.0 с
620 А	0.6 с
531,5 A	1.1 с
150 А	2.8 с

10
