60. Адсорбер.

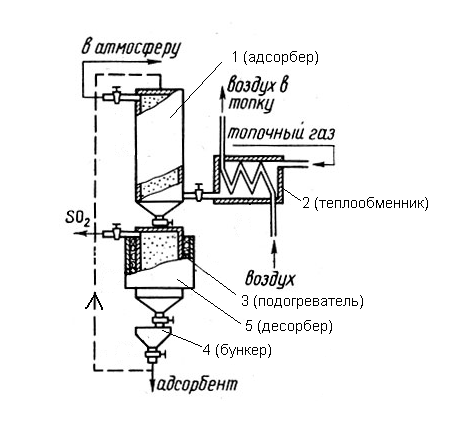

Рассмотрим схему адсорбционной установки для удаления SO₂ из горячего топочного газа.

Горячий топочный газ проходит через теплообменник 2, подогревает воздух, поступающий в топку, и подается в адсорбер 1, который заполнен древесным активированным углем, где при температуре Т = 150 – 200 ⁰С происходит улавливание SO₂.

Очищенный дымовой газ выбрасывается в атмосферу через дымовую трубу.

Адсорбент после насыщения переводится в десорбер 5, где с помощью подогревателя 3 поддерживается температура Т = 300 – 600 ⁰С, газ богатый оксидом серы выводится из десорбера.

Регенерированный адсорбент поступает в бункер 4 и затем с помощью ковшового элеватора поступает в верхнюю часть адсорбера.

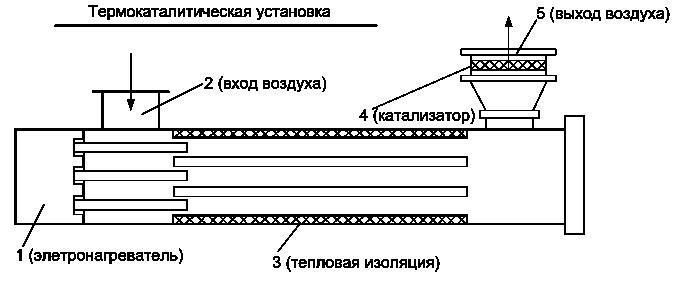

61. Термокаталитическая установка.

Воздух, содержащий примеси толуола (цех окраски) направляется последовательно в электронагреватель 1 и каталитический аппарат.

В 1 воздух с примесями толуола нагревается до температуры 250 – 350 ⁰С, то есть до уровня, обеспечивающего оптимальную скорость окисления толуола на поверхности катализатора 4.

Реакция окисления С₇Н₈ + 9О₂ = 7СО₂ + 4Н₂О.

Катализатор – смесь оксидов металла с добавками платины и палладия.
