Лист 6
Формат А4. Выполнить задачу на построение аксонометрического изображения детали с разрезом. Лист 6 компонуется на листе формата A3 совместно с листом 5. Пример оформления листа — на рис. 14 б.
Задача. По двум видам детали построить ее аксонометрическую проекцию с разрезами. Исходные данные принимают по табл. 6.
Указания к выполнению задачи. ГОСТ 2.317-69* (СТ СЭВ 1979-79) рекомендует пять видов наглядных изображений: прямоугольную изометрию, прямоугольную диметрию, косоугольные фронтальные изометрию и диметрию и косоугольную горизонтальную изометрию. Вид аксонометрических проекций выбирают в зависимости от формы изображаемых предметов. В качестве начала координат может быть взята одна
из характерных точек предмета. Предмет можно заключить в параллелепипед и проводить построение аксонометрии, делая отсчеты от его граней.
На рис. 15 показаны углы между аксонометрическими осями, а также направление осей эллипсов, являющихся проекциями окружностей (параллельны плоскостям XOY, XOZ, YOZ).
Эллипсы в целях облегчения построения могут быть заменены овалами, состоящими из дуг окружностей, проведенных из четырех центров. В прямоугольной изометрии для построения овалов центры О1 и О2 определяются размером, равным половине большой оси эллипса, а центры О3 и О4 – размером, равным половине малой оси.
|
|
а б Рис. 14 |
|
Прямоугольная изометрия |
|
|
|
Рис. 15 |
В прямоугольной и косоугольной диметрии при построении овала, заменяющего эллипсы 1 и 3, центры O1 и O2 располагают от точки О на расстоянии большой оси эллипса. Центры О3 и О4 располагают от точек А и В большой оси эллипса на расстоянии, равном четвертой части малой оси эллипса.
Центры O1, O2, O3, O4 дуг овала, заменяющего эллипс 2 в прямоугольной диметрии, находятся в точках пересечения горизонтальных линий, проведенных из точек M и N (прямая MN параллельна оси ОХ), с осью овала АВ и осью C1D1 эллипса.
Последовательность построения аксонометрии показана на рис. 16.
|
|
|
Рис. 16 |
В аксонометрии разрезы выполняют двумя (и более) секущими плоскостями. Чтобы начертить разрез предмета, вначале нужно построить 1-е его аксонометрическое изображение, а затем наметить линии, по которым он рассекается плоскостью. Направление линий штриховки принимается параллельным диагоналям граней куба, которые соответственно параллельны плоскостям XOY, XOZ, YOZ.
Все линии построения сохранять, в противном случае лист не будет зачтен. На чертеже в свободном месте изображается выбранное положение аксонометрических осей с указанием углов между ними.
Лист 7
Формат A3. Основная надпись по форме 4а. Выполнить технический рисунок детали. Пример оформления листа — на рис. 17.
Задача. По двум изображениям детали выполнить ее технический рисунок. Индивидуальные задания берутся из табл. 7.
|
|
Рис. 17
|
|

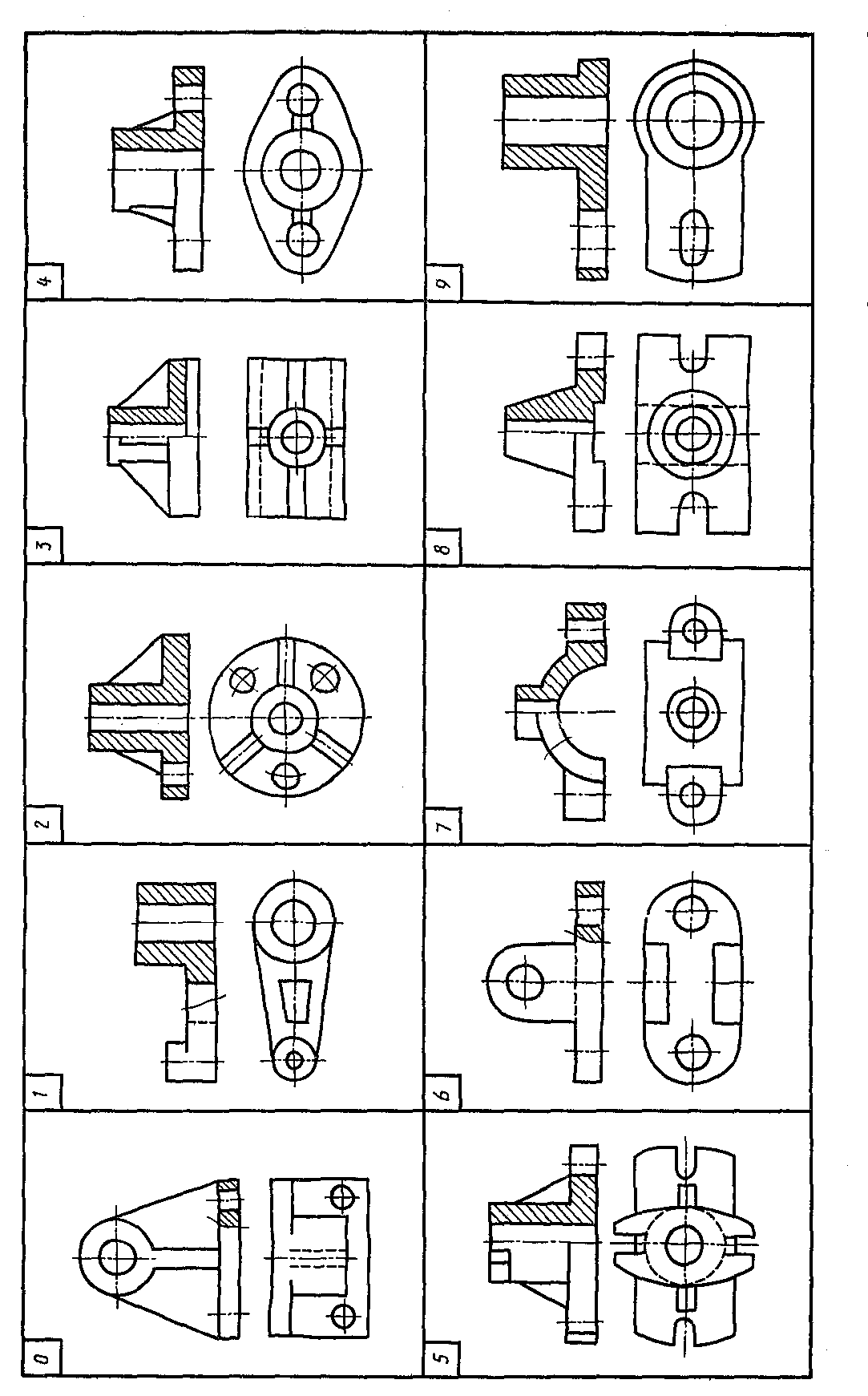

Таблица 7 |
|
Указания к выполнению задачи. Техническим рисунком называется изображение предметов, выполняемое по правилам аксонометрии от руки на глаз (без применения чертежных инструментов). Технический рисунок может быть выполнен с натуры, по чертежу или на основе представлений. Приступать к данной работе лучше после выполнения первого рисунка с натуры. При передаче устройства детали или узла нужно показать предмет с такой стороны, чтобы было видно наибольшее число его характерных частей. Если изображаемый предмет имеет внутренние полости, необходимо выполнить разрез.
Рисунок выполнить карандашом. Задача состоит в том, чтобы, имея ортогональные проекции какой-либо детали (рис. 18 а), представить себе объемно-пространственную форму этой детали в любом заданном положении и затем наглядно в аксонометрии изобразить ее от руки (рис. 18 г выполнен в прямоугольной изометрии).
Стадии построения формы технической детали ясны из рисунка. Сначала намечены аксонометрические оси отверстий и основные габариты верхней части детали (рис. 18 б). В дальнейшем выявляют толщину крышки и строят цилиндрическую часть детали, выполняют разрез (рис. 18 в).
|
|
|
а б в г Рис. 18 |
В заключение наносят светотень с учетом выбранного направления лучей света (здесь: слева и сверху), а также тень, падающую на условную предметную плоскость.
В левой части листа перечерчивают от руки исходные проекции детали.
