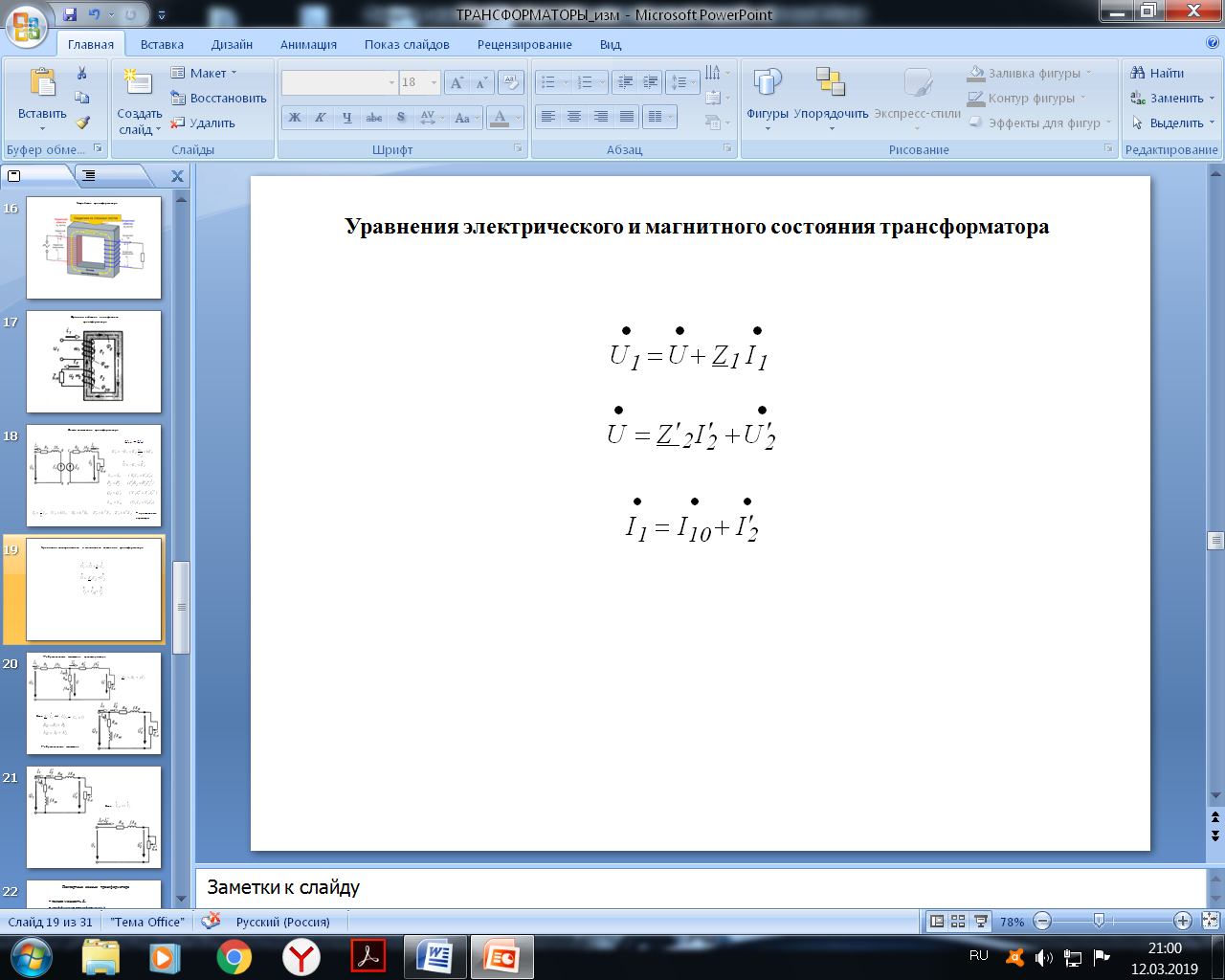

Слайд № 19
Полная система уравнений электрического и магнитного состояния трансформатора с учетом приведения вторичной обмотки к первичной по числу витком и имеет такой вид:
.
Эти уравнения описывают электромагнитные процессы в двухконтурной схеме, которая носит название эквивалентной схемы замещения трансформатора.

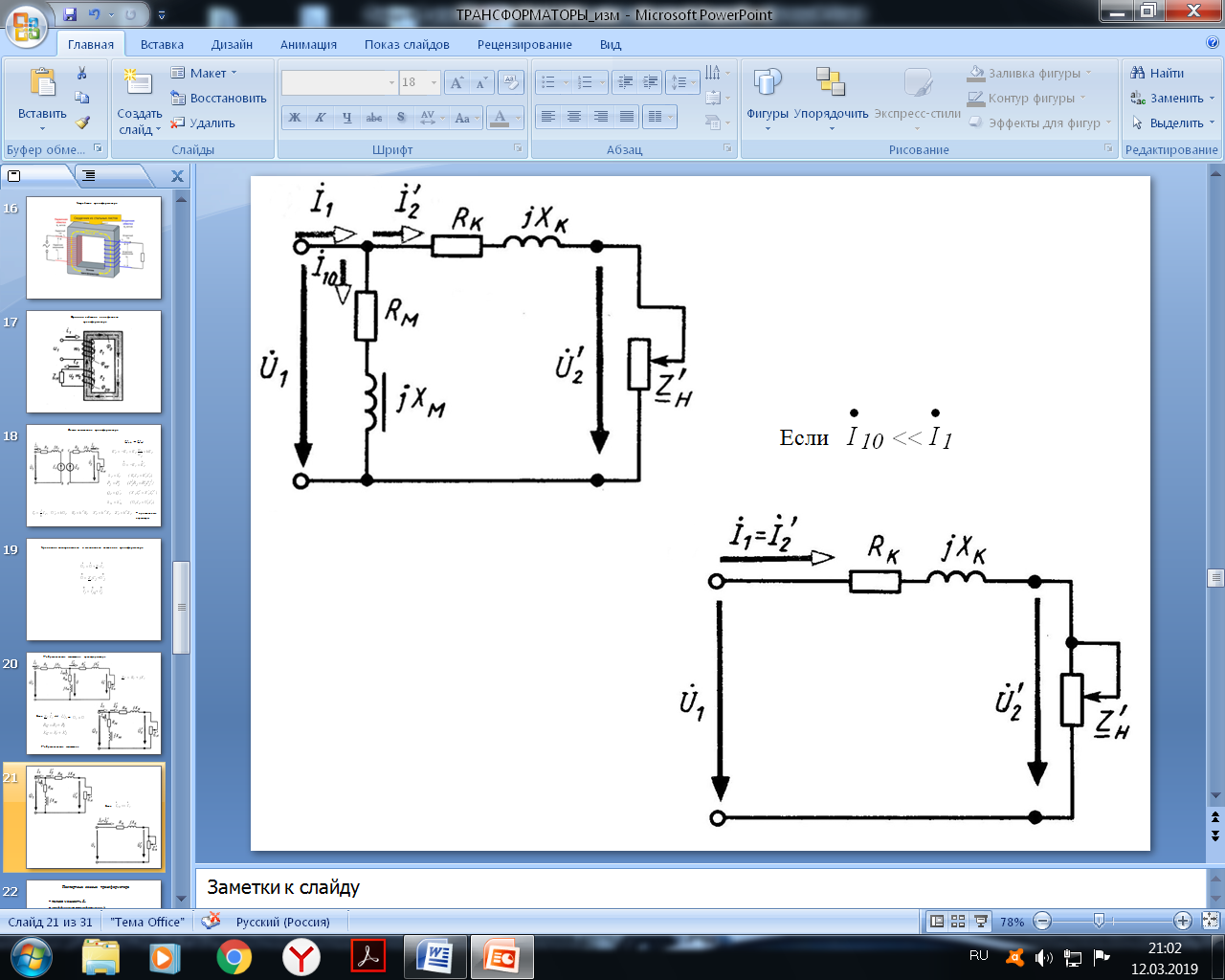

Слайд № 20
На Слайде № 20 вверху представлена Т-образная схема замещения трансформатора.
В тех случаях, когда невелико по сравнению с U1, полагают U1 ≈ U, схема замещения упрощается (Слайд № 20 справа внизу).
Такая схема называется Г-образной. Здесь ; .
Слайд № 21
В режимах работы трансформатора, близких к короткому замыканию, когда , из Г-образной схемы исключается ветвь Rм – Хм (Слайд № 21).
Эквивалентные схемы замещения трансформатора используются для анализа и расчетов режимов его работы, поэтому их называют расчетными схемами замещения трансформатора.
4. Экспериментальное определение параметров схемы замещения
В процессе преобразования напряжения в трансформаторе возникают потери электрической энергии в обмотках и магнитопроводе, которые преобразуются в теплоту. Чем больше ток нагрузки и напряжение источника, тем сильнее нагреваются обмотки и магнитопровод трансформатора. Чрезмерный перегрев обмоток может вызвать старение и разрушение изоляции, межвитковое короткое замыкание и выход из строя трансформатора.
Слайд № 22
Для обеспечения продолжительной работы силового трансформатора под нагрузкой заводом-изготовителем задаются параметры, то есть паспортные данные трансформатора:
– полная мощность Sн,
– коэффициент трансформации k,
– напряжения U1н и U2н,
– напряжение короткого замыкания Uкн,
– токи I1н и I2н,
– ток холостого хода I10н,
– частота fн,
– режим работы (продолжительный или кратковременный),
– потери в стали магнитопровода ΔР0н и в обмотках ΔРмн и др.
В процессе длительной эксплуатации, особенно при токовых перегрузках, колебаниях первичного напряжения и частоты, повышенной влажности и температуры окружающей среды свойства изоляции ухудшаются, повышаются потери энергии.
Поэтому необходимо периодически проверять основные параметры трансформатора, к которым относятся Uкн и I10н, характеризующие потери энергии в обмотках, изоляции и стали магнитопровода.
Для этой цели проводятся два опыта: опыт холостого хода и опыт короткого замыкания. На основании этих опытов определяются также параметры схем замещения.

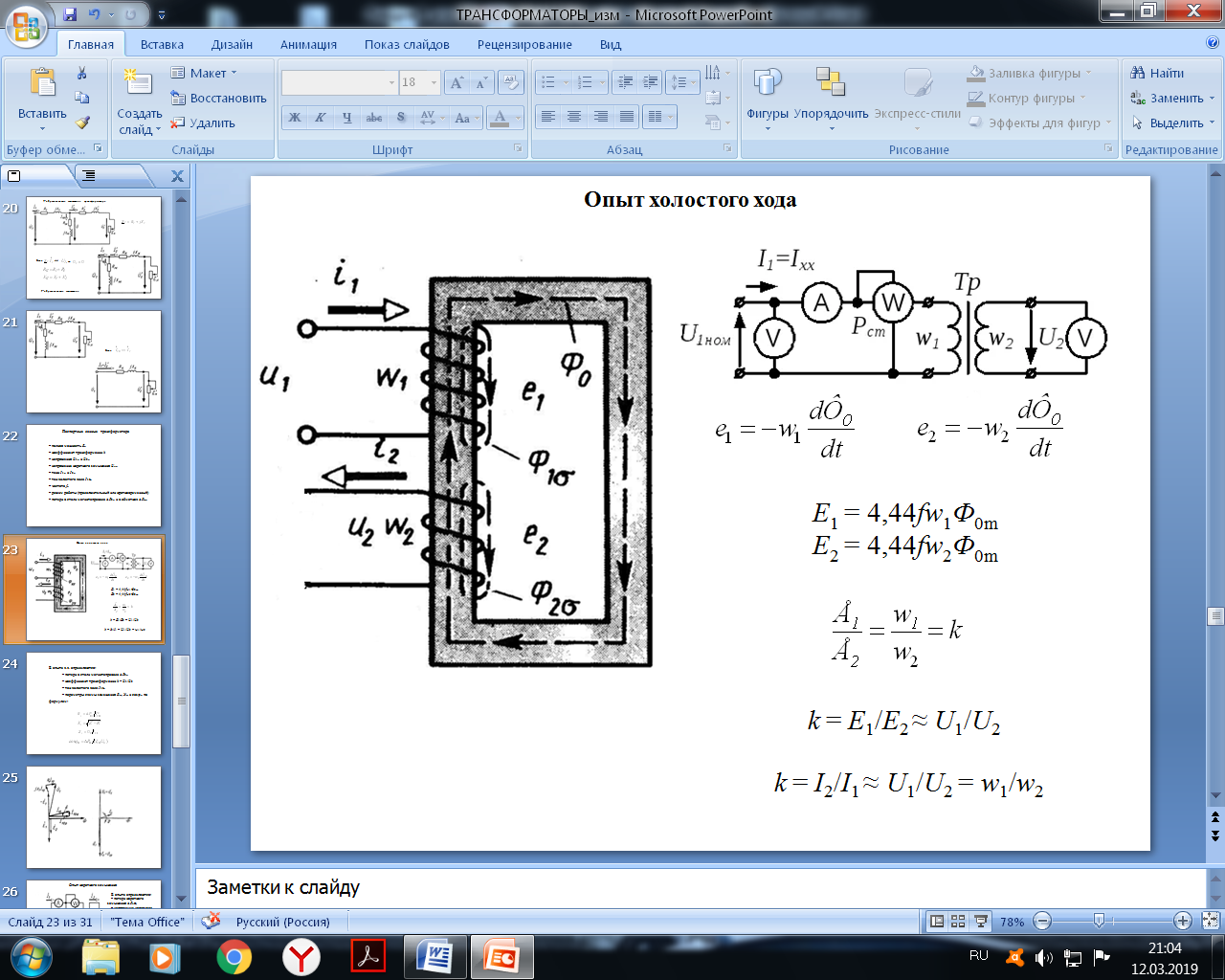

4.1. Опыт холостого хода Слайд № 23
В режиме холостого хода (х.х.) вторичная обмотка трансформатора разомкнута, ток I2 = 0. Магнитный поток в магнитопроводе создается током первичной обмотки, называемым током холостого хода, I10. Переменный магнитный поток Ф0 = Фmsinωt, сцепленный с витками обмоток, наводит в них э.д.с. Таким образом, на основании закона электромагнитной индукции можно записать:
; .
Поскольку первичная и вторичная обмотки трансформатора пронизываются одним и тем же магнитным потоком Ф, выражения для действующих значений э.д.с., индуцируемых в обмотке, можно записать в виде:
Е1 = 4,44fw1Ф0m
Е2 = 4,44fw2Ф0m,
где f – частота переменного тока, w1, w2 – число витков обмоток.
Поделив одно равенство на другое, получим: .
Отношение действующих значений э.д.с. вторичной и первичной обмоток, а также чисел витков обмоток трансформатора называют коэффициентом трансформации k.
Если цепь вторичной обмотки трансформатора разомкнута (режим холостого хода), то напряжение на зажимах обмотки равно ее э.д.с.: U2 = E2, а напряжение источника питания почти полностью уравновешивается э.д.с. первичной обмотки U ≈ E1.
Следовательно, можно написать, что k = E1/E2 ≈ U1/U2.
Таким образом, коэффициент трансформации может быть определен на основании напряжения на входе и выходе ненагруженного трансформатора. Отношение напряжений на входе и выходе ненагруженного трансформатора указывается в его паспорте.
Кроме того, k = I2/I1 ≈ U1/U2 = w1/w2 – отношение токов первичной и вторичной обмоток приближенно равно коэффициенту трансформации, поэтому ток I2 во столько раз увеличивается (уменьшается), во сколько раз уменьшается (увеличивается) U2.
Если k >1, то трансформатор понижающий, если k <1, то трансформатор повышающий.
Если по первичной обмотке пропускать постоянный ток (который, как вы знаете, не изменяется во времени), то магнитный поток, созданный им, будет также постоянным, и во вторичной обмотке не будет индуцироваться э.д.с. Таким образом, трансформировать постоянный ток при помощи описанного трансформатора нельзя.
Рассмотрим примеры.
Пример 1. Первичная обмотка трансформатора, включенная в цепь с напряжением 120 В, имеет 1000 витков. Определить, какое напряжение будет во вторичной обмотке, если она имеет 100 витков.
Решение: Так как , то подставляя известные значения, получим:
или U2 =
Пример 2. Первичная обмотка трансформатора рассчитана на напряжение 110 В, а его коэффициент трансформации равен 1:2. Определить напряжение во вторичной обмотке.
Решение: Трансформатор в данном примере повышающий, так как число витков вторичной обмотки в два раза (1:2) больше вторичной. Следовательно, напряжение во вторичной обмотке будет равно:
U2 = U1∙2 = 110∙2 = 220 В.
Вследствие перемагничивания магнитопровода в нем возникают потери мощности, которые называют потерями холостого хода. Можно считать, что мощность Р0, потребляемая из сети трансформатором в режиме х.х., идет в основном на покрытие потерь в магнитопроводе, так как потери в обмотке R1I210 сравнительно малы. Ток холостого хода I10 содержит активную и реактивную составляющие
,
где I10а = Р0/U1.
Схема включения измерительных приборов при опыте холостого хода представлена на Слайде № 23.
