Контрольные вопросы
1. Рассчитать временную задержку речевой информации в цифровом коммутационном поле для соединения (PCM-TSL= 255-30) - (PCM-TSL= 1-4).
2. На какой скорости производится коммутация в ЦКП? Достаточна ли эта скорость для: передачи речи; факсимильной связи; работы в сети Интернет?
3. Что означает PCM-TSL= 32-3?
4. Укажите максимальную емкость цифрового КП?
4. Реализация плезиохронного режима работы в оконечных станционных комплектах
Плезиохронный режим определен в Рекомендациях ITU-T G.803 как один из четырех возможных режимов синхронизации на сетях связи. Он широко используется на цифровой и аналого-цифровой сетях телефонной связи в сочетании с принципом «ведущий-ведомый» («master-slave»). На узле, который назначается «ведущим», размещается более точный генератор тактовых сигналов.
Рассмотрим структуру оконечного станционного комплекта (ОСК) на примере цифровой системы коммутации DX 200 (см.рис.5). С одной стороны в ОСК заводится цифровой тракт от коммутационного поля со скоростью передачи информации 2048 Кбит/с, с другой стороны — соединительный ЦТ от встречной АТС или узла.
9
Через ОСК в направлениях передачи и приема без изменения передается информация по временным каналам с номерами К1…К15 и К17...К31. Временные каналы с номером К16 различных ОСК при помощи «полупостоянных соединений» соединяются с блоками линейной сигнализации.
Сигналы управления ОСК передаются в каналах с номером К0. В направлении передачи на вход ОСК по нулевому каналу К0 может быть подключен один из четырех выходов тонального генератора (ТГ) с номерами К0 («Нормальная работа»), К1(«Передача аварийного сигнала»), КГ12(«Включение ОСК в шлейф») или К14(«Аварийное состояние»). Соответственно, различают четыре состояния ОСК. Информация, передаваемая в нулевом канале на встречную систему коммутации, видоизменяется при прохождении через ОСК.
От блоков электропитания в ОСК выдаются нулевой потенциал и постоянное напряжение ±5 В, ±12 В. От генератора блока тактовой синхронизации (БТС) в ОСК поступают тактовые частотные последовательности 8 кГц и 8 МГц. В обратном направлении выдается частотная последовательность 2048 кГц, полученная в результате преобразования и анализа цифрового потока, поступающего от «ведущей» ЦСК. Из ОСК в БТС также предусмотрена передача аварийного сигнала, подтверждающего выход ОСК из циклового синхронизма.
В оконечном станционном комплекте выполняются:
регенерация линейного сигнала, то есть его усиление до уровня +5В;
преобразование трехуровневого линейного сигнала в двоичный сигнал, который используется в системе коммутации (при этом выполняется контроль уровня ошибок на линии с показателем BER- коэффициент ошибок);
выделение циклового и сверхциклового сигналов синхронизации из поступающего 2048Кбит/с потока;
синхронизация с тактовыми сигналами собственной цифровой системы коммутации при помощи буфера на 64 байта, запись в который ведется со скоростью поступления информации с линии f1, а чтение - по запросу из коммутационного поля со скоростью f0;
выделение и передача в сторону ЭВМ ТЭ аварийной информации о состоянии соединительного цифрового тракта и аналогичного комплекта ОСК или комплекта соединительных линий на аналоговой АТС. Фиксируется также поступление аварийного сигнала с дальнего конца.
От ОСК в сторону ЭВМ технической эксплуатации (ЭВМ ТЭ) по временному каналу К0 могут поступать следующие сигналы: состояние нормальной работы; подтверждение включения в шлейф; подтверждение выполнения команды на выдачу аварийного сигнала; отмечен BER = 1 10-5; выход из циклового синхронизма; поступил аварийный сигнал; отмечен BER = 1 10-3(необходимо отключение ОСК); цифровой тракт включен в шлейф; отсутствие входного сигнала.
10

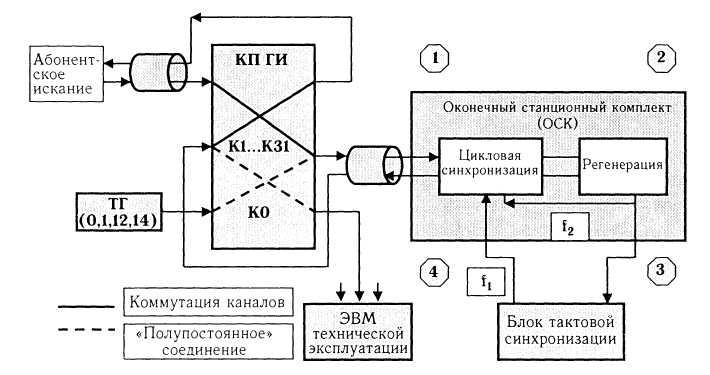

Рис.5. Схема включения оконечного станционного комплекта
