ЭКГ. История создания
Впервые ЭКГ была сделана в 1887 году Единственный диагностический метод,
за изобретение которого была присуждена Нобелевская премия
1842 - итальянский физик Matteuci выявляет электрическую активность миокарда лягушки
1895 - голландский ученый Вильям Эйнтховен разделил кривую на 5 волн, дал им названия P, Q, R, S, T
1903 - Эйнтховен начинает производство гальванометров для снятия электрокардиограммы,
публикует варианты “нормальной” и “патологической” ЭКГ
1924 - он получает Нобелевскую премию
Проводящая система сердца
Синусовый узел -
в нём зарождается импульс
СУ- это водитель ритма 1 порядка
(истинный пейсмекер)
АВ – узел – проведение
от предсердий к желудочкам
Проводящая система желудочков
-пучок Гиса,
-правая и левая ножки, которые, разветвляясь, образуют волокна Пуркинье
Проводящая система сердца
Распространение волны возбуждения:
СУ П АВ-узел Ж
- это процесс деполяризации (на ЭКГ- PQRS) Затем - фаза реполяризации (на ЭКГ - ST)
Иннервация сердца:
Симпатическая н.с. повышает функцию
автоматизма СУ, усиливает проводимость
Парасимпатическая н.с. уменьшает
автоматизм СУ, замедляет АВ-проводимость

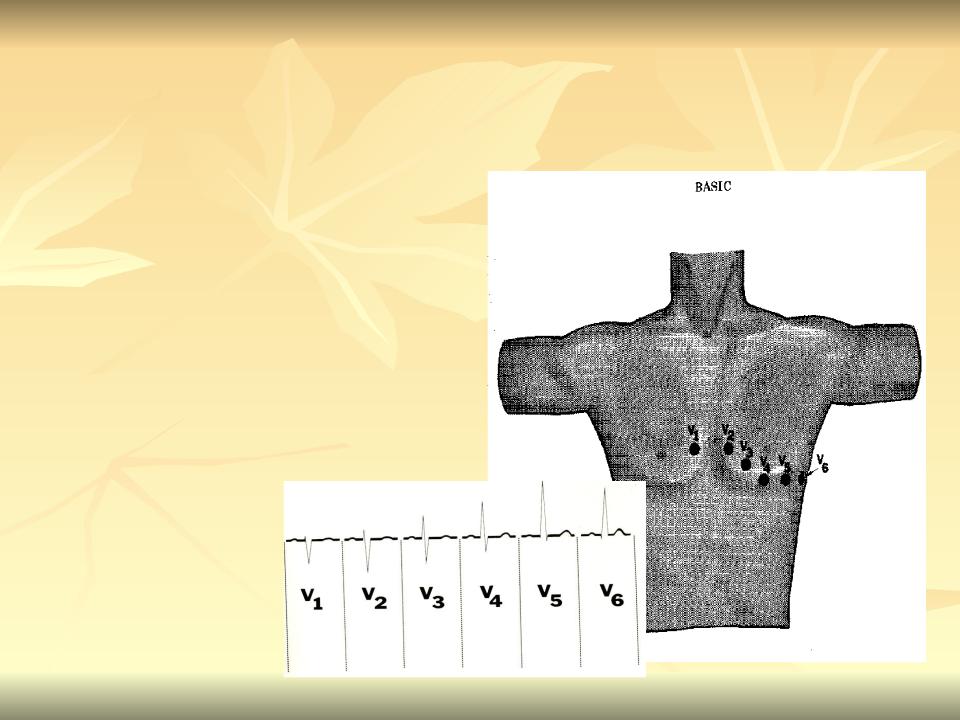

В стандартной ЭКГ регистрируют 12 отведений:
I, II, III - cтандартные двухполюсные отведения от конечностей
aVR, aVL, aVF – однополюсные усиленные отведения от конечностей
V1 – V6
грудные
отведения

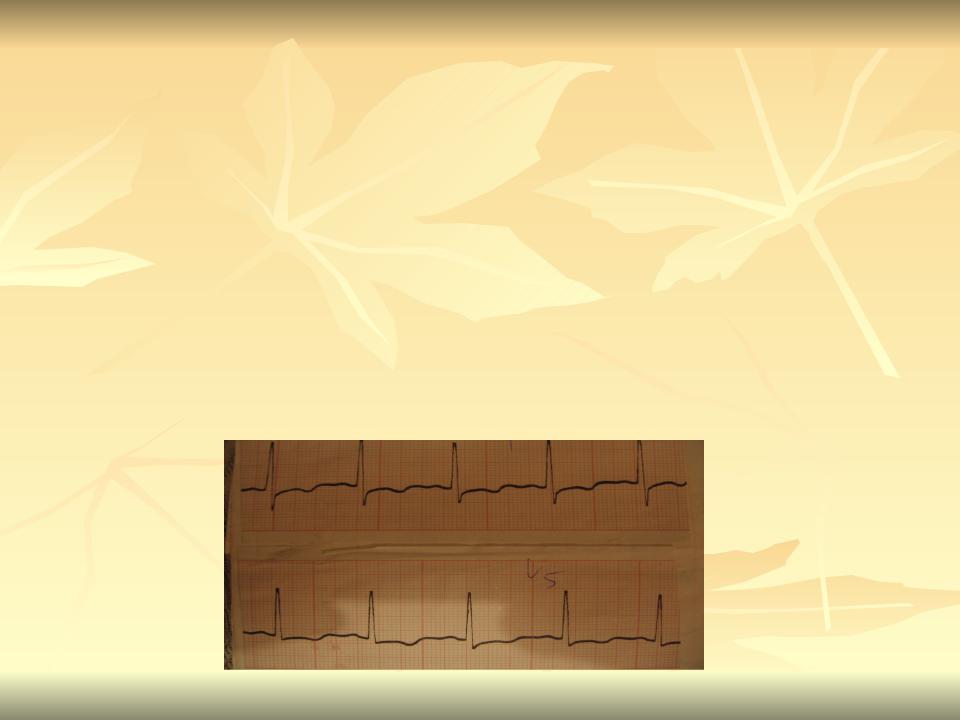

ОЦЕНКА РЕГУЛЯРНОСТИ РИТМА
Сравнить продолжительность интервалов RR
(разброс д.б. +/- 10% от средней продолжительности RR)
Неправильный ритм может наблюдаться при экстрасистолии, мерцательной аритмии
Чаще у детей наблюдается дыхательная аритмия
(вариант нормы у детей)
Регистрация абсолютно равных RR должна насторожить, так как это может быть ригидный ритм

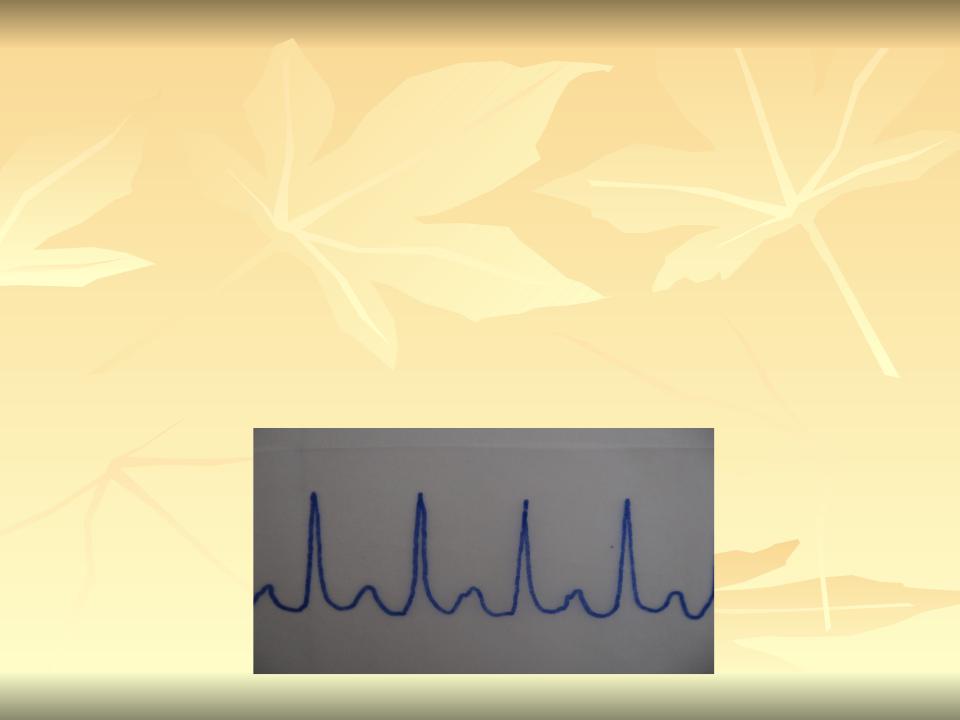

Подсчет ЧСС.
ЧСС = 60/R-R (RR = 0,02с)
Тахикардия - если у новорожденных ЧСС более 160 в мин
У детей старше 12 лет - более 100
Причины: сердечная недостаточность, миокардиты, тиреотоксикоз, симпатикотония, действие лекарств

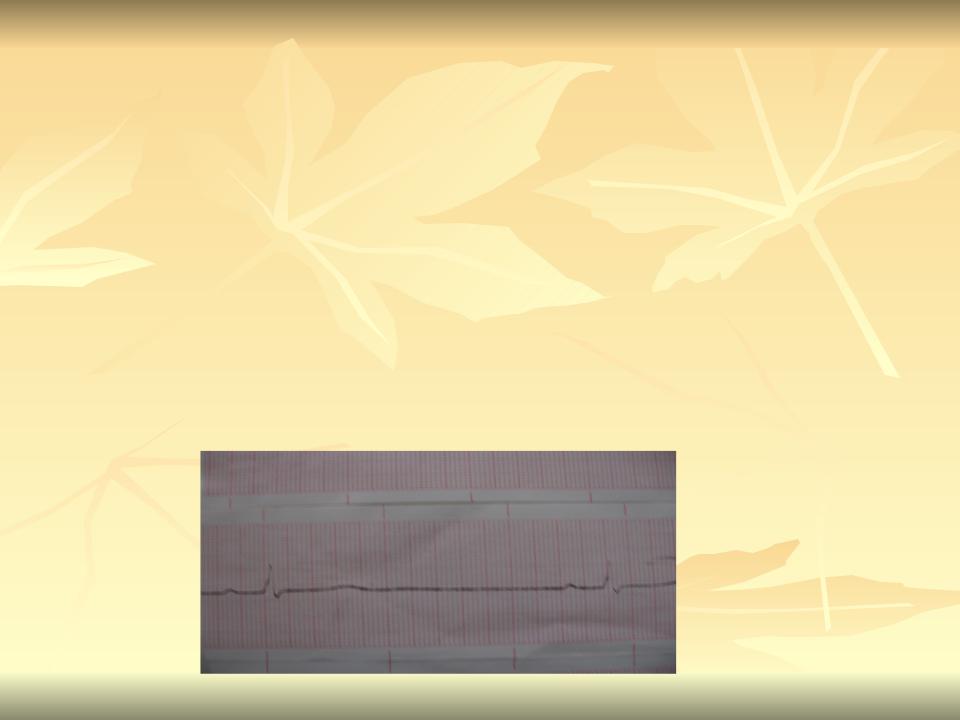

Брадикардия
Урежение ритма ниже возрастных норм > 15%
Уноворожденных - менее 120 в мин, 2 лет - менее 100
Удошкольников - менее 75, у подростков - менее 60
Проявлением пониженного автоматизма СУ вследствие ваготонии или инфекции, интоксикации, гипоксемии, воспаления
Может встречаться при повышении внутричерепного давления, гипотиреозе, как проявление влияния дигоксина, в-адреноблокаторов, блокаторов кальциевых каналов
Как физиологическое явление брадикардия встречается у тренированных детей, занимающихся спортом
У 50% детей с брадикардией в дошкольном возрасте (менее 75 в мин) - через несколько лет диагностирован СССУ. (Школьникова М.А.)
ОПРЕДЕЛЕНИЕ ИСТОЧНИКА ВОЗБУЖДЕНИЯ
(ВОДИТЕЛЯ РИТМА)
Синусовый ритм:
смотрим зубец Р в отведениях II, V1
«Р» положительный «Р» перед каждым QRS
Эктопические ритмы:
Экстрасистолия
Экстрасистолы нарушают регулярность основного ритма
Повторный вход волны возбуждения –
механизм "re-entry”
В каком-то участке сердца образуется "блок”
Волна возбуждения к этому участку идёт окольным путём, с задержкой по времени
Когда возбуждение достигает "блокированного участка",
то данный участок миокарда сам становится источником возбуждения для всего миокарда, находящегося в состоянии рефрактерности
Преждевременное сокращение сердца
Экстрасистолия.
75% всех аритмий у детей
При суточном наблюдении регистрируются
более чем у половины людей со здоровым сердце
-у 50% новорожденных,
в62% детей 4-6 лет,
в57-77% детей 13-15 лет,
в50-70% взрослых
Увеличение числа экстрасистол отмечается в ночное время, у спортсменов,
при психоэмоциональном напряжении, употреблении кофе
