Содержание

1. Выбор конструктивной системы здания 1

2. Компоновка каркаса здания 2

3. Расчет многопустотной плиты перекрытия 2

3.1 Определение поперечного сечения сборного неразрезного ригеля 2

3.2 Выбор материалов 3

3.3Определение размеров плиты 4

3.4 Сбор нагрузок 5

3.8 Проверка прочности плиты на нагрузки, действующие во время транспортировки и монтажа 12

3.9 Расчет плиты по второй группе предельных состояний 13

3.9.1 Определение геометрических характеристик, приведенного к бетону сечения 13

3.9.2 Расчет по образованию трещин 15

3.9.3 Расчет по раскрытию трещин 16

3.9.4 Расчет плиты по деформациям 17

1. Выбор конструктивной системы здания

Конструктивная система здания – неполный каркас. Наружные стены кирпичные. Сборные железобетонные перекрытия и покрытия опираются на ригели, опирающимися на наружные стены и внутренние колонны. Конструктивная схема здания – рамная, ригели каркаса – сборные, неразрезные элементы. Стык ригеля с колонной – жесткий. Опирание ригеля на несущие продольные стены — свободное. Пространственная жесткость здания обеспечена поперечным расположением ригелей и системой продольных и поперечных стен.

Исходные данные

1. Длина здания в осях — 72 м;

2. Ширина здания в осях — 18 м;

3. Число этажей — 4;

4. Высота первого этажа — 4,3 м;

5. Высота последующих этажей — 4,3 м;

6. Материал покрытия пола —

7. Стены здания — кирпичные;

8. Размер и форму оконных проемов принять по ГОСТ 23166;

9. Временная полезная нагрузка на перекрытие — 5,1 кН/м²;

10. Расчетное сопротивление грунта основания — 0,32 Мпа;

11. Место строительства — г. Хасавюрт

2. Компоновка каркаса здания

Выбираем сетку колонн 6м х 6м. Привязка внутренних поверхностей к осям — 200 мм, площадка опирания ригеля на стену — 250 мм, площадка опирания плиты перекрытия на стену — 120 мм.

Выбираем тип плит – многопустотная. Основная плита перекрытия П-3, подлежащая расчету имеет номинальные размеры в плане — 6000 х 1500 мм.

План сборного балочного перекрытия на отметках и вертикальный разрез здания представлены на чертеже в приложении.

3. Расчет многопустотной плиты перекрытия

3.1 Определение поперечного сечения сборного неразрезного ригеля

Ригель имеет сложную форму поперечного сечения (рис. 1).

рис 1 . Схема поперечного сечения ригеля

3.2 Выбор материалов

Изготовление плиты перекрытия предусматривается из тяжёлого бетона класса В15:

R_b=8,5 Мпа

R_bt=0,75 Мпа

R_b,ser=11,0 Мпа

R_bt,ser=1,10 МПа

E_b=24*10³ Мпа

продольной рабочей арматуры А400

R_s=350 МПа

R_sс=350 МПа

E_s=200 000 МПа

поперечной арматуры Вр500

R_s= 415 МПа

R_s,n=500 МПа

E_s = 200000 МПа

строповочные петли из арматуры А240

R_s=215 МПа,

R_sс=215 МПа

Основные расчетные характеристики материалов приведены в СП 63.13330.2012.

3. Определение размеров плиты

Расчету подлежит плита П-3 с номинальными размерами в плане 6000х1500 мм. Конструктивные размеры плиты будут меньше номинальных по длине и по ширине - 5620х1480 мм (рисунок 2)

а) план плиты

б) поперечный разрез

в) продольный разрез

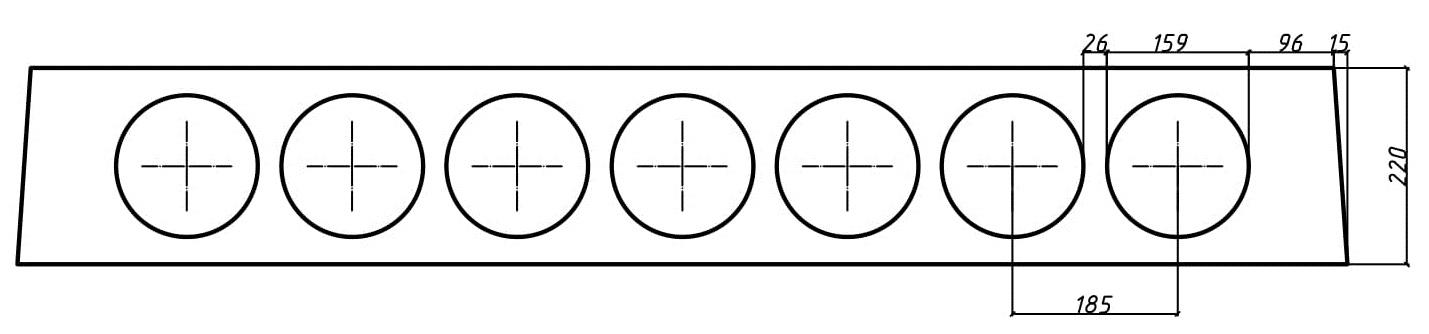

рис 2. Схема многопустотной плиты перекрытия
