На панели инструментов содержатся следующие кнопки:
-
Pointer Tool - задания места расположения добавляемых элементов диаграммы
-
Activity Box Tool – добавления блока/функции в диаграмму
-
Precedence Arrow Tool - добавления стрелок, соединяющих функции
-
Squiggle Tool – создания зигзага для соединения стрелки с надписью
-
Text Tool –создания текста в диаграмме
-
Diagram Dictionary Editor – открытия диалогового окна Diagram Manager для перехода к другим диаграммам или удаления какой-либо диаграммы
-
Go to Sibling Diagram – перехода к sibling диаграмме ( диаграмме FEO, диаграмме узлов, или диаграмме сценария IDEF3, которые связаны в иерархии модели, но не являются иерархической частью модели)
-
Go to Parent Diagram – перехода к родительской диаграмме
-
Go to Child Diagram - перехода к диаграмме потомку
При построении модели DFD замещается следующей.
Добавились:
- Внешняя сущность,
И
- Хранилище данных
Для построение контекстной диаграммы входим в меню File->New и заполняем диалоговое меню следующим образом (Рис. 4.17).
Рис. 4.17. Меню определения модели.
Используя панель инструментов построим контекстную модель, подобную рис 4.18.

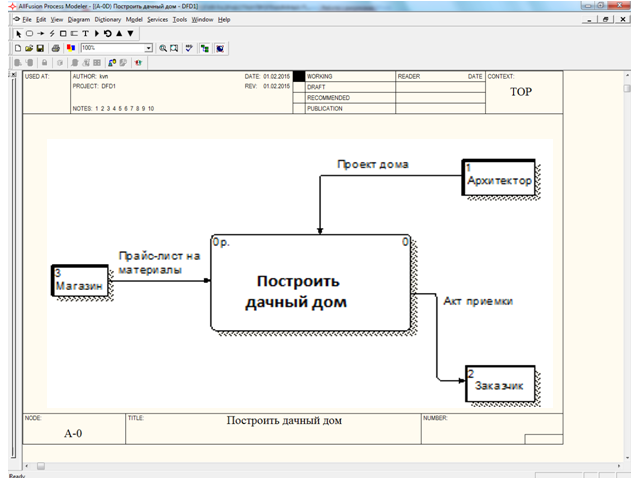

Рис.4.18. Контекстная диаграмма DFD модели «Построить дачный дом»
Далее, используя кнопку «Go to Child Diagram» выполним декомпозицию функционального блока «Построить дачный дом», задавая 3 элемента дочерней декомпозиции. На полученной заготовке дочерней диаграммы (см. 4.19), используя кнопки панели инструментов построим дочернюю декомпозицию процесса в виде рис. 4.20.
Рис.4.19. Заготовка модели дочерней декомпозиции.
Рис.4.20. Процессная декомпозиция модели.
Повторим указанные операции для декомпозиции процесса «Выполнить строительные работы» (узел А12).
Рис.4.21.
Процессная декомпозиция узла А12 модели.
-
Разработать диаграммы потоков данных для одного из индивидуальных заданий проектов.
-
Методология описания бизнес-процессов idef3
IDEF3 — способ описания процессов, основной целью которого является обеспечение структурированного метода, используя который эксперт в предметной области может описать положение вещей как упорядоченную последовательность событий с одновременным описанием объектов, имеющих непосредственное отношение к процессу.
Технология IDEF3 хорошо приспособлена для сбора данных, требующихся для проведения структурного анализа системы. В отличие от большинства технологий моделирования бизнес-процессов, IDEF3 не имеет жестких синтаксических или семантических офаничений, делающих неудобным описание неполных или нецелостных систем. Кроме того, автор модели (системный аналитик) избавлен от необходимости смешивать свои собственные предположения о функционировании системы с экспертными утверждениями в целях заполнения пробелов в описании предметной области. На рис. 4.22 изображен пример описания процесса с использованием методологии IDEF3.
Рис. 4.22. Описание процесса в методологии IDEF3
Технология IDEF3 также может быть использована как метод проектирования бизнес-процессов. ГОЕРЗ-моделирование органично дополняет традиционное моделирование с использованием стандарта IDEFO. В настоящее время оно получает все большее распространение как вполне жизнеспособный путь построения моделей проектируемых систем для дальнейшего анализа имитационными методами. Имитационное тестирование часто используют для оценки эксплуатационных качеств разрабатываемой системы, более подробно методы имитационного анализа будут рассмотрены позднее.
