- •Кафедра військової підготовки
- •Навчальні питання:
- •Навчальна література: -Мясников В.В. Защита от оружия массового
- •Історія створення ядерної зброї
- •1. ШЛЯХИ ВИДІЛЕННЯ ЯДЕРНОЇ ЕНЕРГІЇ
- •Ядерна зброя є основним видом зброї масового ураження (ЗМУ).
- •В залежності від виду реалізованої реакції заряди поділяються на
- •Ядерні заряди, де енергія вибуху зумовлена тільки реакцією поділу. В якості речовини, яка
- •Малогабаритні термоядерні заряди, в яких основна доля енергії виділяється за рахунок реакції синтезу
- •Мінімальна маса речовини, що поділяється, даного складу, форми і густини, в якій відбувається
- •Внаслідок ядерної реакції за короткий проміжок часу, який становить мільйонні частки секунди, вивільняється
- •Ланцюгова реакція поділу важких ядер ізотопу урану ( плутонію ).
- •Побудова ядерного боєприпасу
- •Тротиловий еквівалент – це маса тротилу, енергія вибуху якого дорівнює енергії, яка виділяється
- •Ядерні вибухи поділяють на:
- •Віди ядерних вибухів
- •В наслідок ядерного вибуху у щільних шарах атмосфери виникають уражаючі фактори:
- •2. КЛАСИФІКАЦІЯ ЯДЕРНИХ ЕНЕРГЕТИЧНИХ РЕАКТОРІВ ТА НАСЛІДКИ РУЙНУВАННЯ АЕС
- •Основу АЕС як радіаційно небезпечного об'єкту складають ядерні реактори.
- •Принцип дії ядерного реактора полягає у тому, що в активній зоні реактора ядра
- •Особливостями радіоактивного забруднення під час руйнування (аварії) на АЕС у порівнянні із зараженням
- •4) радіонукліди у вигляді газоаерозольної суміші впродовж тривалого часу викидаються із зони зруйнованого
- •6) забруднення характеризується великими масштабами з умовним виділенням зон: руйнування АЕС – до
- •РІВНЕНСЬКА АЕС
- •ХМЕЛЬНИЦЬКА АЕС
- •ПІВДЕННО-УКРАЇНСЬКА АЕС
- •ЗАПОРІЗЬКА АЕС
- •Чорнобильська АЕС
- •ЗРУЙНОВАНИЙ РЕАКТОР 4-го ЕНЕРГОБЛОКУ
- •НОВИЙ БЕЗПЕЧНИЙ КОНФАЙНМЕНТ

Особливостями радіоактивного забруднення під час руйнування (аварії) на АЕС у порівнянні із зараженням від ядерного вибуху є:
1) велика тривалість викиду радіоактивних речовин у навколишнє середовище, який продовжується до повної герметизації зруйнованого реактора;
2) під час руйнування (аварії) утворюються дрібнодисперсні аерозолі з розмірами частинок 0,5 – 3 мкм (під час ядерного вибуху – 60 мкм і більше), які здатні тривалий час знаходитися в повітрі у завислому стані і розповсюджуються за напрямком вітру на великі відстані;
3) висока хімічна активність викинутих радіонуклідів забезпечує міцне їх зчеплення з різними поверхнями (наприклад, технікою) і ускладнює проведення робіт з їх дезактивації;

4) радіонукліди у вигляді газоаерозольної суміші впродовж тривалого часу викидаються із зони зруйнованого реактора у приземний шар атмосфери (до 200 – 500 м), який характеризується мінливістю метеорологічних умов, що призводить до нерівномірного забруднення і визначає суцільну конфігурацію меж забруднення місцевості у радіусі 100 км від місця руйнування (аварії);
5) спад рівнів радіації під час руйнувань (аварій) АЕС, за рахунок спаду активності радіонуклідів, відбувається значно повільніше, ніж у випадку ядерних вибухів, оскільки під час експлуатації реактора у ньому накопичуються довго існуючі ізотопи, що обумовлює більш тривале забруднення місцевості.
Так, за 10 годин після зруйнування (аварії) АЕС, активність радіонуклідів, знижується в 1,7 рази, у той час як при ядерному вибуху – у 16 разів; за 3 доби активність радіонуклідів знижується у 2,5 рази та 170 разів відповідно.

6) забруднення характеризується великими масштабами з умовним виділенням зон: руйнування АЕС – до 500 м; розповсюдження газоаерозольної хмари до 10 – 20 км; суцільного забруднення – до 100 км; осередкового забруднення – до 1000 км;
7) уражаюча дія радіоактивного забруднення виявляється внаслідок внутрішнього і зовнішнього опромінення. Особливу небезпеку для особового складу становитиме період випадіння радіонуклідів (радіоактивний йод) із газоаерозольної хмари, впродовж якого незахищений особовий склад може отримати дозу внутрішнього опромінення від 400 до 3000 рад.

РІВНЕНСЬКА АЕС
Перша в Україні атомна електростанція з енергетичним водо- водяним реактором
типу ВВЕР-440 (В-213).
Тип Кіль- енергоблоку кість
ВВЕР-440 2 ВВЕР-1000 2
Вперше у світовій практиці були побудовані баштові градирні висотою 150 м., діаметр яких внизу - 125 м, а наверху - 66 м.
22 грудня 1980 року перший енергоблок потужністю 440 тис. кВт став під промислове навантаження, 22 грудня 1981 року - другий енергоблок, у 1986 році - третій енергоблок; четвертий - у 2004 році

ХМЕЛЬНИЦЬКА АЕС
Тип Кіль- енергоблоку кість
ВВЕР-1000 2
1981 року почалось будівництво першого енергоблоку.
В кінці 1987 року введено в експлуатацію перший енергоблок ВВЕР-1000. Запуск другого енергоблоку проведено в серпні 2004 року

ПІВДЕННО-УКРАЇНСЬКА АЕС
Тип Кіль- енергоблоку кість
ВВЕР-1000 3
Будівництво атомної станції з реакторами ВВЕР-1000 розпочато весною 1975 року.
У грудні 1982 р. перший енергоблок був підключений до енергетичної системи; другий – у січні 1985 року; третій - у вересні 1989 року

ЗАПОРІЗЬКА АЕС
Тип Кіль- енергоблоку кість
ВВЕР-1000 6
21 грудня 1984 р. розпочав виробляти електроенергію перший енергоблок; другий - у 1985 році; третій - у 1986 році; четвертий - у 1987 р.; п'ятий - у 1989 році; шостий у жовтні 1995 року

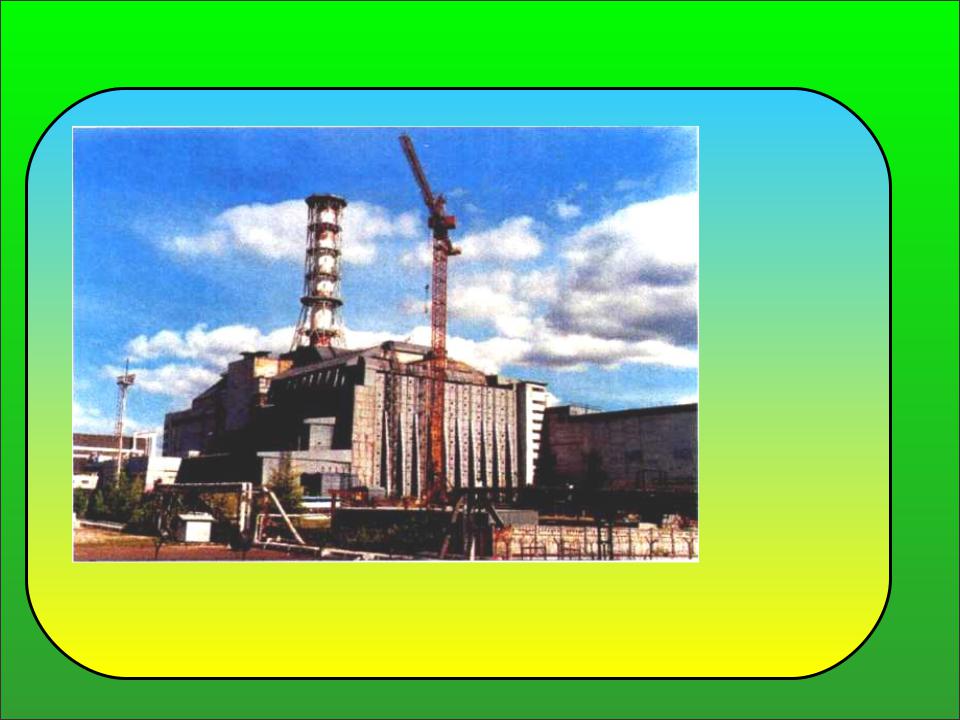

Чорнобильська АЕС
Зупинка
енергоблоків: 4-й бл. – 26.04.86 2-й бл. – 15. 10.91 1-й бл. – 10.11.96 3-й бл. – 15.12.00
1 етап Стабілізація конструкцій 2 етап Спорудження
|
НБК |
|
3 етап |
|
Вилучення із |
|
об'єкту |
|
“Укриття” |
|
радіоактивних |
|
елементів та |
Стратегія переобладнання об'єкта «Укриття», затверджена рішенням |
часткова розбірка |
нестійких |
|
Державної комісії із питань комплексного вирішення проблем ЧАЕС |
конструкцій |
від 12 березня 2001 року |
|

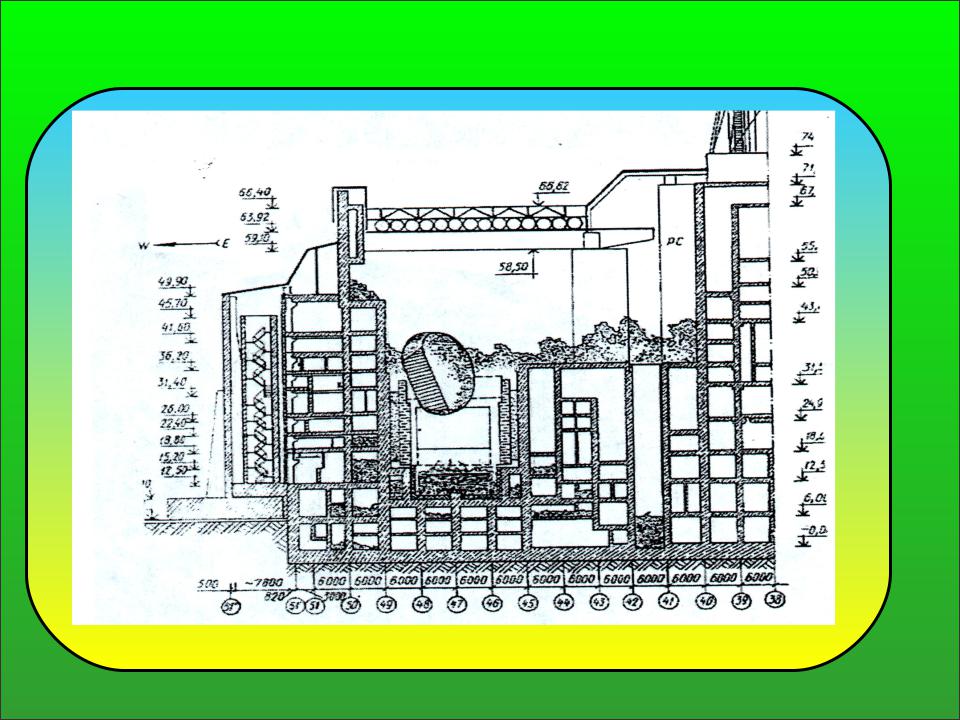

ЗРУЙНОВАНИЙ РЕАКТОР 4-го ЕНЕРГОБЛОКУ
Схема 4-го енергоблоку у розрізі в напрямку схід - захід

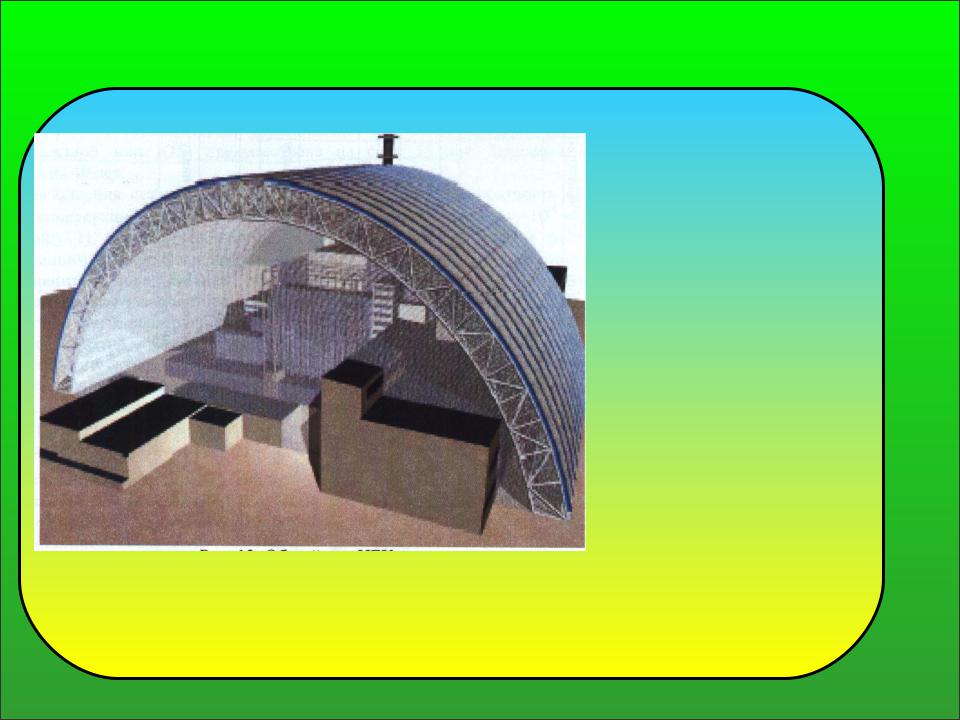

НОВИЙ БЕЗПЕЧНИЙ КОНФАЙНМЕНТ
НБК представляє собою конструкцію арочного типу, із 13 плоских арок з герметичним покриттям. Проліт арочної конструкції між опорами складає 257 м, загальна довжина НБК - 150 м. Чотири мостові крани будуть підвішені до арки для забезпечення необхідних робіт по демонтажу і стабілізації нестійких конструкцій об'єкта «Укриття».
Основні системи НБК: електромережі; вентиляційні; водопостачання; каналізації; теплопостачання; забезпечення стиснутим повітрям; протипожежні; пилопридушення; подачі дезактивуючих розчинів; фізичного захисту; поводження з радіоактивними відходами; інтегрована система управління НБК
