Обозначение формата	Размеры сторон формата, мм
А0	841 х 1189
А1	595 х 841
А2	420 х 594
А3	297 х 420
А4	210 х 297

1 Вопрос:

2 Вопрос:

Масштабы

Масштабы уменьшения	1:2; 1:2,5; 1:4;  1:5; 1:10; 1:15; 1:20; 1:30; 1:40; 1:50; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Натуральная величина	1:1
Масштабы увеличения	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1;  50:1; 100:1

3 Вопрос:

 Шрифт чертежный - шрифт, описанный в ГОСТ 2.304-81. Если быть более точным, то там описаны шрифты чертежные, а именно - следующие 4 типа шрифтов: - Тип А без наклона (d=h/14);  - Тип А с наклоном около 75 ° (d=h/14); - Тип Б без наклона (d=h/10);  - Тип Б с наклоном около 75 ° (d=h/10); Что означают значения d и h можно понять из следующего рисунка:

При выполнении учебных чертежей рекомендуется использовать шрифт типа Б с наклоном. Это касается размерных чисел и всех надписей. Нередко при выполнении титульного листа требуется нанести специальную вспомогательную сетку. Это позволяет выдержать правильное написание букв и цифр. Остановимся на этом моменте чуть подробнее.

Итак, как видно из предыдущего рисунка, сетка чертится с шагом d. Шаг этот получается исходя из высоты шрифта, разделенной на 10 или на 14, в зависимости от типа. Шрифт типа Б использует сетку с шагом 0,1*h. К примеру, если вам необходимо расчертить сетку для шрифта h=14, то расстояния между линиями сетки по горизонтали и по вертикали будут равны 1,4мм. Откладывание с помощью линейки расстояний в 1.4мм - дело не самое удобное, но все же не невозможное. Однако не стоит ломать глаза на всем протяжении строки: возьмите циркуль-измеритель с колесиком, выставьте на нем расстояние, дающее в 10 шагов высоту вашего шрифта и "шагайте" слева направо, оставляя за собой следы, ориентируясь на которые вы и расчертите потом наклонные линии сетки. Наклон в 75° проще всего получить путем прикладывания друг к другу двух угольников - 30° и 45°, но никто не запретит вам воспользоваться транспортиром. Рекомендуем использовать для расчерчивания сетки острый карандаш марки Т (Н) - это позволит сделать ее более "прозрачной" и конечный чертеж будет выглядеть заметно опрятнее.

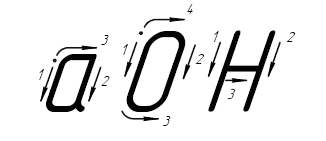

Рекомендуется сначала не очень жирно нанести контуры букв по сетке, ориентируясь на образцы написания, и затем, проверив начертание приступить к обводке, стараясь выдерживать единую толщину и не вылезая за габариты букв. Обычно выполняют обводку от руки, движение руки рекомендуется делать слева направо и сверху вниз:

4 Вопрос:

Все линии чертежа выполняются исключительно по ГОСТ 2.303-68. По стандарту в чертежах используются девять типов линий. Все они отличаются друг от друга различной толщиной и начертанием. За основу берётся толщина основной линии, обозначаемая латинской буквой S. Толщина всех остальных линий соотносится с ней. У каждой линии на чертеже имеются не только собственное предназначение, но и начертание. Практически все типы линий выполняются при помощи чертёжных инструментов.



Краткое описание и назначение линий.

• Сплошной толстой основной линией наносятся линии видимого контура, а также контура сечений. Такой линией обводится внутренняя рамка чертежа и графа основной надписи. Толщина этой линии равна 0,5 - 1,4 мм. • Сплошной тонкой изображаются размерные линии, выносные линии, полки линий-выносок, штриховки, а также воображаемые линии перехода от поверхности к поверхности. Толщина сплошной тонкой линии находится в интервале от S/3 до S/2. • Сплошной волнистой линией наносят линии обрыва, разграничения вида или разреза. Её толщина также находится в пределах от S/3 до S/2 . Выполняется она не при помощи чертёжных инструментов, а от руки. • Сплошной тонкой линией с изломом изображаются длинные линии обрыва. Толщина её составляет от S/3 до S/2. • Штриховой линией вычерчивают невидимые линии перехода, а также линии невидимого контура. Длина штриха составляет 2 - 8 мм. Расстояние от штриха до штриха около 1 - 2 мм. Толщина этой линии от S/3 до S/2.  • Разомкнутой линией показывают положение секущей плоскости при изображении сечений и разрезов. Её толщина колеблется от S до 1,5 S. • Штрихпунктирной тонкой линией наносятся центровые и осевые линии. Длина штриха составляет 5 - 30 мм., а расстояние от штриха до штриха 3 - 5 мм. В штрихпунктирной линии точки и штрихи чередуются. Толщина её имеет величину от S/3 до S/2. • Штрихпунктирной утолщённой обычно изображают поверхности, подлежащие термической обработке или покрытию. По этой причине она не используется в школьном курсе. • Штрихпунктирной тонкой линией с двумя точками обозначают линии сгиба на развёртках, а также части изделий в различных положениях (крайних или промежуточных). Длина штрихов составляет 5 - 30 мм., а расстояние от штриха до штриха 4 - 6 мм. Толщина линии от S/3 до S/2.
