Время планирования.

t_пл = (сек) 1. H > t_пл >

2. V_{у пл} > t_пл <

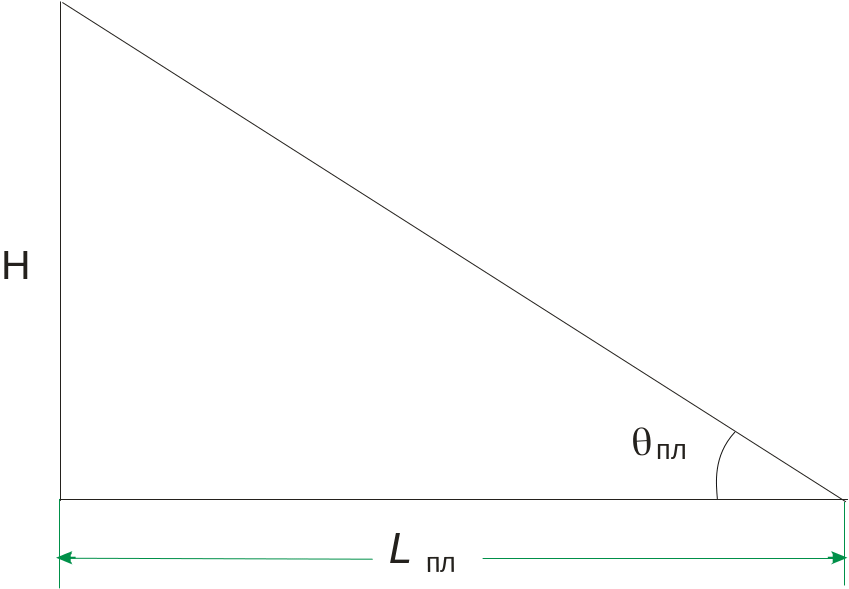

Дальность планирования.

Это расстояние, на которое пропланирует самолет при прямолинейном планировании с данной высоты.

tgθ_пл = =

L_пл = H ∙ K (м) в штиль

1. H >: L_пл >;

2. K >: L_пл >;

K _max при _нв и V_нв L_{пл max};

Як-18т K _max = 8 при _нв = 5° V_нв = 187 _{(Щ. Ш.Уб.);}

3. Выпущено шасси к < L_пл <;

4. Выпущен щиток к < L_пл <;

5. Восходящие потоки L_пл >;

Нисходящие потоки L_пл <;

6. Встречный ветер L_пл <;

Попутный ветер L_пл >;

при наличии ветра: L_пл = H ∙ K U ∙ t (м)

где: U – скорость ветра,

t – время планирования.

7. Масса самолета в штиль на L_пл не влияет.

Если самолеты (легкий и тяжелый) будут планировать с одинаковой Н, одинаковым θ_пл и с одинаковым качеством “К”, то у более тяжелого:

V_пл >; V_{у пл} >: t_пл < чем у легкого L_пл одинаковоя.

При наличии ветра:

при встречном ветре дальше пропланирует тяжелый самолет, т.к. его t_пл <; и меньше вредный относ назад;

при попутном ветре дальше планирует легкий самолет, т.к. его t_пл >; и за это время его дальше отнесет вперед.

8. На Б.Ш. самолет пропланирует больше, т.к. “К” его больше;

9. При наличии тяги самолет планирует больше.

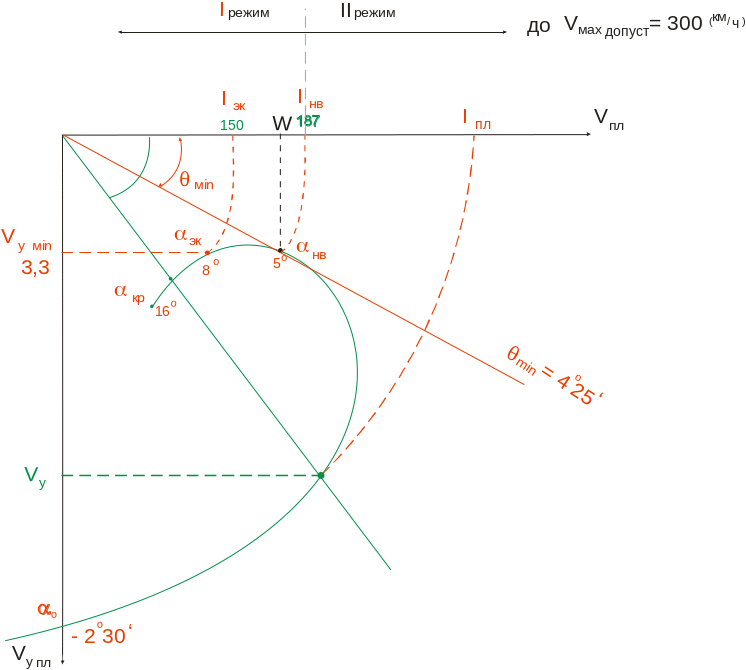

Указательница траектории (скоростей) планирования.

Это график, показывающий зависимость V_{у пл}, θ_пл, V_пл от _ат.

Можно определить:

1. V_{у пл}; θ_пл ; V_пл и W- для любых “ ”;

2. _эк: V_эк: V_{у пл min} (касательная параллельная “V”);

3. _нв: V_нв: θ_{пл min} (касательная из начала координат);

4. два _ат с одинаковой θ_пл (секущая из начала координат);

5. _о: в точке пересечения графика с осью “V_{у пл}”;

6. два режима планирования.

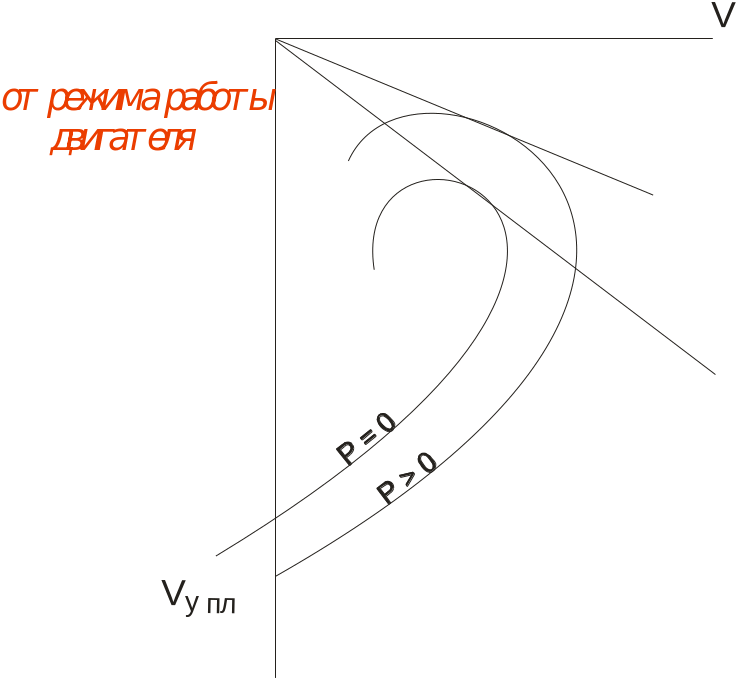

– Указательница планирования при снижении с работающим двигателем смещается вверх относительно указанного планирования при нормальном планировании (без “Р”).

Два режима планирования.

К I-ому режиму относятся:

скорости от V_нв до V_{max доп} (187км/ч – 300км/ч)

углы атаки от _нв до _min (5°– -2° 30')

Малые углы атаки: самолет имеет хорошую устойчивость и управляемость, имеет запас скорости.

– Штурвал на себя:

_ат↑, θ_пл↓.

Ко II-ому режиму относятся:

скорости от V_нв до V_min (187км/ч – 117км/ч)

углы атаки от _нв до _кр. (5°– 16°)

Большие углы, малые скорости, запас скорости отсутствует. Самолет теряет устойчивость и управляемость.

– Штурвал на себя:

_ат↑, но и θ_пл↑

Планирование только на первых режимах.

Парашютирование – планирование самолета на больших _ат(во II-ом режиме).

Як-18т: Тенденция к активному опусканию носа и сваливанию (штурвал от себя).

Характеризуется: малой V_пл, большой _ат значит V_{у пл.}.

Равновесие и балансировка самолета.

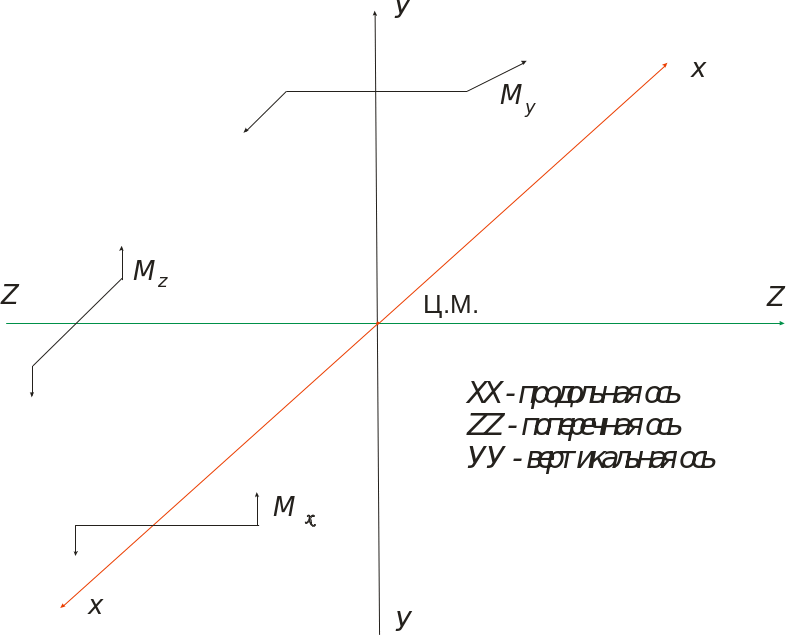

При анализе балансировки, устойчивости и управляемости самолета пользуются системой координат. За начало системы координат принят центр тяжести (Ц.М) самолета. Вращение относительно Ц.Т. может быть вызвано лишь внешними силами.

Условно считают, что все 3 сл. оси пересекаются в одной точке, называемой Ц.Т. самолета.

Моменты сил, поворачивающие самолет относительно продольной оси (ХХ) называются кренящими моментами (М_х).

Моменты сил, поворачивающие самолет относительно поперечной оси называются продольными моментами или моментами тангажа (М_z).

Моменты поднимающие “нос” самолета – кабрирующими (+);

опускающие “нос” самолета – пикирующими (-).

Моменты сил, поворачивающие самолет относительно вертикальной оси называются путевыми моментами или моментами рыскания (М_у).
