- •Машина в сборке 000-а1
- •Рукоять 002-а4
- •Гидроцилиндр стрелы 002-b1
- •Гидроцилиндр рукояти 002-b7
- •Гидроцилиндр удлиннителя 002-с2
- •Штуцеры гидроцилиндра рукояти 002-d5
- •Штуцеры гидроцилиндра удлинителя 002-e4
- •Стрела 003-а
- •Штуцеры гидроцилиндра стрелы 003-b5
- •Роторная группа 005-а2
- •Рама – 006-а8
- •Блокировка стабилизаторов 007-а3
- •Цилиндры стабилизаторов 007-b5
- •Передняя ось 007-f3
- •Корпус передней оси 007 –g2
- •Вилка поворотного кулака 007-h2
- •Передний планетарный редуктор 007-i3
- •Дифференциал 007-l2
- •Рулевое управление в сборе 007-m2
- •Тормоз 007-n3
- •Шина 007-o3
- •Парная шина 007-o4
- •Коробка передач 008-a3
- •Картер коробки передач 008-b2
- •Механизм переключения передач 008-c3
- •Вторичный вал коробки передач 008-d3
- •Задняя ось 009-а3
- •Шестерня первичного вала 008-e1
- •Картер заднего моста 009-b2
- •Задний планетарный редуктор 009-с3
- •Дифференциал 009-d2
- •Тормоз 009-e3
- •Кабина 010-а9
- •Салон 010-b4
- •Место водителя 010-с2
- •Корпус 010-d9
- •Салон кабины 010-е2
- •Приборная панель 011-а7
- •Аккумуляторная батарея 012-a1
- •Осветительная аппаратура 012-b3
- •Электро схема радиатора 012-е3
- •Электро схема подъема стрелы 012-f3
- •Электро схема рулевого механизма и устройств ограничения скорости 012-g4
- •Электро схема специального оборудования 012-h2
- •Электрическая система среднего разрешения для машиниста 012-m2
- •Электро схема звукового оповещения 012-p1
- •Цепь освещения для французской омологации 012-q1
- •Электрическая система стрелы экскаватора 012-s1
- •Передняя ось 013-а19
- •Передний возвышающийся рельс 013-b3
- •Задняя ось 013-с11
- •Штуцер гидроцилиндра ж.Д. Тележки 013-d4
- •Гидроцилиндр ж.Д. Тележки 013-f3
- •Масляной бак 014-а6
- •Гидравлическая система 014-b7
- •Гидравлическая система вращения 014-с4
- •Противобуксовочная гидравлическая система 014-d8
- •Гидравлическая система на стреле 014-е4
- •Вспомогательное оборудование гидравлического рулевого управления 014-f3
- •Специальное оборудование 014-g4
- •Аварийная гидравлическая система 014-h5
- •Распределители 014-i5
- •Вспомогательное оборудование для противовесов 014-l5
- •Поворотное устройство 014-m3
- •Электрическая муфта 014-m4
- •Регулятор частоты вращения в собранном виде 014-n5
- •Манипулятор и распределитель с электромагнитным управлением коробки передач 014-o6
- •Тяговый двигатель 014—p7
- •Тяговый насос 014-q3
- •Педальное управление 014-r3
- •Механизм ручного управления 014-s3
- •Рабочий насос 014-t3
- •Установка оборудования 17/1
- •Пневматическая система 017-а2
- •Пневматический конвертер 017-b2
- •Задний тормозной цилиндр 017 –c2
- •Тормозная колодка 017-d3
- •Защитный клапан 017-е4
- •Регулятор давления 017-f4
- •Двигатель и суппорты 018-а6
- •Глушитель 018-b3
- •Воздушный фильтр 018- с4
- •Акселератор и отсечка двигателя 018-d3
- •Топливный бак 018 –e4
- •Тяговый насос 018 –f2
- •Главный гидравлический насос 018 –g4
- •Электромагнит 22
- •Оборудование передней планетарной передачи 022-а1
- •Ограничитель стрелы 023 –f1
- •Ограничитель вращения 23-l1
- •Гидроцилиндр ковша 024-b2
- •Поворотная рама 027-a9

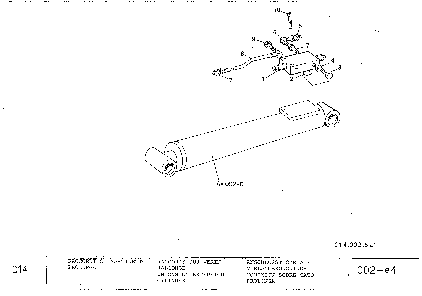

Штуцеры гидроцилиндра удлинителя 002-e4
Ссылочный номер |
Код |
Количество |
Описание |
1 |
313.509 |
1 |
Клапан |
2 |
401.011 |
1 |
Шайба |
3 |
473.101 |
1 |
Колпачек |
4 |
480.028 |
3 |
Гайка |
5 |
471.010 |
2 |
Штуцер |
6 |
427.103 |
2 |
Штуцер |
7 |
471.199 |
2 |
Ниппель |
8 |
015.014.015 |
1 |
Трубка |
9 |
474.512 |
1 |
Гайка |
10 |
502.017 |
3 |
Гайка |
Стрела 003-а
Ссылочный номер |
Код |
Количество |
Описание |
1 |
014.003.009 |
1 |
Стрела |
2 |
014.003.003 |
1 |
расширитель колеи |
3 |
014.003.002 |
2 |
Подшипник |
4 |
565.010 |
1 |
Смазочный ниппель |
5 |
014.007.000.00 |
1 |
Штифт |
6 |
517.031 |
1 |
Гайка |
7 |
014.003.006 |
1 |
Штифт |
8 |
535.009 |
2 |
Шайба |
9 |
014.003.027 |
1 |
Зажим |
10 |
014.002.018 |
1 |
Штифт |
11 |
014.003.028 |
4 |
Зажим |
12 |
502.018 |
4 |
Болт |
13 |
014.003.029 |
1 |
Зажим |
14 |
502.016 |
4 |
Болт |

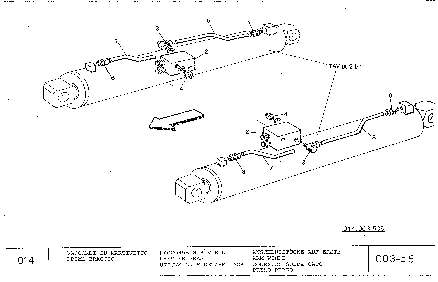

Штуцеры гидроцилиндра стрелы 003-b5
Ссылочный номер |
Код |
Количество |
Описание |
1 |
014.014.201 |
1 |
Трубка |
2 |
313.522 |
2 |
Клапан |
3 |
427.104 |
4 |
Штуцер |
4 |
471.168 |
4 |
Ниппель |
5 |
014.014.200 |
1 |
Трубка |
6 |
421.019 |
4 |
Штуцер |
7 |
014.014.318 |
1 |
трубка |
8 |
014.014.319 |
1 |
трубка |
