Номер таблицы

Указатель таблицы

007-i3

Машина в сборе

007-12

Вспомогательный рычаг

007-m2

Первичный рычаг

007- n3

Вспомогательный цилиндр

007-o3

Цилиндр выдвижения

007-o4

Штуцеры на вспомогательном рычаге

008-a3

Штуцеры на выдвижном цилиндре

008-b2

Основной рычаг

008-c3

Штуцеры на первичном рычаге

008- d3

Роторная группа

008-e1

Рама

009-a3

Стабилизатор погрузочной платформы

009-b2

Стабилизирующий цилиндр

009-c3

Передний мост

009-d2

Картер переднего моста

009-e3

Шарнир

010-a9

Редуктор

010-b4

Дифференциал

010-C2

Рулевое управление в сборе

010-d9

Тормоз

010-e2

Шина

011-a7

Сдвоенные шины

012-a2

Трансмиссия и коробка передач

012-b3

Картер коробки передач

012-C8

Механизм переключения передач

012-d12

Шестерня вторичного вала коробки передач

012-e3

Шестерня первичного вала коробки передач

012-f3

Задний мост

012-g4

Картер заднего моста

012-h2

Редукционная передача

012-12

Дифференциал

012-m2

Тормоз

012-p1

Кабина

012-q1

Салон

012-r1

Место водителя

012-s1

Чехол

013-a19

Салон

013-b3

Приборная панель

013-C11

Аккумуляторная батарея

013-d4

Осветительная аппаратура

013-f3

Электрическая осветительная установка

014-a6

Электрическая установка (двигатель и аксессуары)

014- b7

Электрическая установка (радиатор)

014-c4

Электрическая установка высотного ограничительного устройства и вращения

014-d8

Электрическая установка блокиратора рулевого механизма и ограничителя скорости

014-e4

Электрическая установка специального оборудования

014-f3

Электрическое устройство рельсового захвата

014-g4

Электрическая система среднего разрешения для машиниста

014-h5

Электрическая система звукового сигнала

014-i5

Цепь освещения для французской омологации

014-15

Схема сигнального устройства для заднего хода

014-m3

Электрическая система стрелы экскаватора

014- m4

Передний мост

014-n5

Передний возвышающийся рельс

014-06

Задний мост

014-p7

Штуцеры рычага возвышающегося рельса

014-q3

Рычаг возвышающегося рельса

014- r3

Масляной бак

014-S3

Гидравлическая система

014-13

Гидравлическая система вращения

017-a2

Противобуксовочная гидравлическая система

017- b2

Гидравлическая система на рычаге

017-c2

Вспомогательное оборудование и гидравлического рулевого управления

017-d3

Специальное оборудование

017-e4

Аварийная гидравлическая система

017-f4

Противовесы

018-a6

Вспомогательное оборудование для противовесов

018-b3

Поворотное устройство

018-C4

Электрическая муфта

018-d3

Регулятор частоты вращения

018-e2

Манипулятор и распределитель с электромагнитным управлением коробки передач

018-f2

Тяговый двигатель

018-g4

Тяговый насос

022-a1

Педальное управление

023-a2

Ручное управление

023-f1

Рабочий насос

024-b2

Пневматическая система

027-a9

Преобразователь давления

17/1

Задний тормозной цилиндр

22

Тормозная колодка

23

Защитный клапан

Ссылочный номер

Код

Описание

002-a

Описание

024-b

Рукоять

002-c

Гидроцилиндр ковша

002-d

Гидроцилиндр удлиннителя

003-a

Гидроцилиндр рукояти

003-b

Стрела

005-a

Гидроцилиндр стрелы

006-a

узел поворота

007

рама

007-o

ось передняя

008-a

шина

009

коробка передач с трансмиссией

010-a

ось задняя

010-d

кабина

011-a

капот двигателя

013-b/a

панель приборная

013-c

ж.д. тележка передняя

013-d

ж.д. тележка задняя

013-g

гидроцилиндр ж.д. тележки

014-a

захват

014-i

бак масляный

018-a

распределитель

027-a

двигатель дизельный

027-a

противовес

006-a

рама поворотная

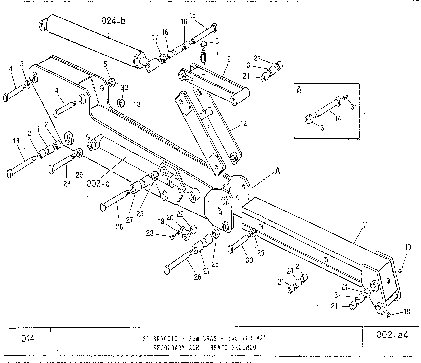

Ссылочный номер

Код

Количество

Описание

1

014.002.017

1

расширитель колеи

2

014.002.016

2

расширитель колеи

3

014.002.031

3

расширитель колеи

4

014.002.018

2

Штифт

5

535.016

2

Шайба

6

517.028

1

Шайба

7

014.024.014

1

стопор

8

579.053

1

головка

9

014.024.003

1

Шток

10

565.010

6

смазочный ниппель

11

014.002.106

*014.002.099

1

1

Удлинитель

12

014.024.002

1

Соединительный шток

13

014.002.100

1

Рукоять

14

014.002.105

1

Штифт

15

014.002.032

1

Штифт

16

014.002.104

2

расширитель колеи

17

517.028

1

Гайка

18

014.002.015

1

Штифт

19

523.014

2

пружинная шайба

20

014.002.102

2

Штифт

21

07.02.54

8

расширитель колеи

22

014.002.101

2

расширитель колеи

23

501.035

1

Болт

24

014.002.103

1

расширитель колеи

25

535.006

4

Шайба

26

014.002.021

4

Штифт

27

014.002.022

4

вращающийся цилиндр

28

002.001.020

1

Штифт

29

535.003

2

Шайба

30

014.002.020

1

Штифт

31

565.010

1

смазочный ниппель

32

517.031

1

Гайка
